ماكينات النطاحة الرأسية

طريقة عمل النطاحة الرأسية

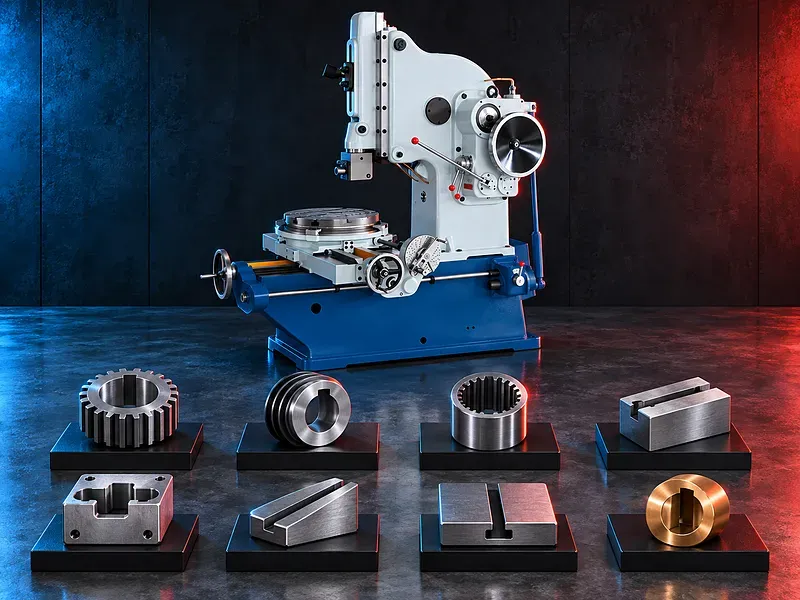

تثبت أداة قطع أحادية الحد على رام يتحرك تردديا في الاتجاه الرأسي. يزيل شوط القطع الخامة بينما يعيد شوط الرجوع الأداة استعدادا لحركة التغذية التالية وفقا لتصميم الماكينة والإعداد.

تظل الشغلة مثبتة على الطاولة بينما تقدم حركة الطاولة المحكومة موضع القطع التالي. يجب أن يناسب طول المشوار وموضع الرام والسرعة والتغذية وهندسة الأداة والخلوص الخاصية والخامة.

تطبيقات التشغيل

قد تشمل التطبيقات مجاري الخوابير الداخلية والمجاري المستقيمة وبعض التعشيقات الداخلية المدعومة والفتحات الداخلية المربعة أو المستطيلة والأسطح المستوية والمائلة وبعض الأشكال المشكلة.

تعتمد الملاءمة على وصول الأداة وعمق الخاصية وعرضها وفتحة الجزء والخامة والصلابة وخلوص الجيج وخروج الرايش والسماحيات وتشطيب السطح وسعة الماكينة الموثقة.

حركة الطاولة الطولية والعرضية والدائرية

يفيد الوصف المقدم بأن طاولة التشغيل توفر تغذية طولية وعرضية ودائرية. قد يسمح هذا الترتيب بتشغيل عدة أسطح أو مواضع مدعومة من تثبيت آمن واحد عندما تناسب المشاوير وهندسة الطاولة المكون.

يجب تأكيد نطاقات الحركة الفعلية وقيم التغذية والحركة السريعة وقطر الطاولة وحملها والتدريجات والخلوص والتثبيت ودقة الموضع للموديل المحدد.

الإدارة الهيدروليكية للرام

يشير الوصف المقدم إلى نقل حركة هيدروليكي للرام المتردد. قد يوفر النظام الهيدروليكي حركة مشوار قابلة للضبط وعكسا محكوما عندما يصمم ويصان وفقا لمعدل التشغيل.

يجب التحقق من الضغط والتدفق ومواصفة الزيت والخزان والترشيح والتبريد ومعدل الأشواط وسلوك العكس وحدود التسريب ومتطلبات الصيانة من دليل الموديل.

تغذية الطاولة وتوقيت شوط الرجوع

يفيد الوصف المقدم بأن التغذية الهيدروليكية تتم قرب انتقال الرام إلى الرجوع. قد يساعد توقيت التغذية الصحيح على تموضع الشغلة بين أشواط القطع وتقليل خطر التغذية أثناء تلامس القطع الفعال.

يجب التحقق من آلية التغذية والأوضاع اليدوية والآلية المتاحة واتجاه التغذية ونطاقها والحركة السريعة والربط الوقائي وتسلسل التحكم قبل التشغيل.

سرعة الرام والضبط المستمر

يفيد الوصف المقدم بأن سرعات الرام وحركة الطاولة قابلة للضبط المستمر وأن سرعة الرام واحدة في كل شوط. يحتاج شكل السرعة وطريقة الضبط إلى تأكيد فني لأن سلوك القطع والرجوع قد يختلف حسب التصميم.

يجب أن تناسب سرعة الرام الخامة وهندسة الأداة وعمق القطع والصلابة والتزييت والتحكم في الرايش والتشطيب المطلوب. يجب التحقق من ادعاءات الإنتاجية على الجزء الفعلي.

تشغيل الأسطح المائلة والمشكلة

يذكر الوصف المقدم تشغيل أعمال مائلة في نطاق 10 درجات وتشغيل أسطح مشكلة. قد تحتاج هذه العمليات إلى ضبط رأس الرام أو دوران الطاولة وهندسة أداة خاصة وتغذية محكومة وجيج مخصص.

يجب مراجعة نطاق الزاوية وطريقة القياس والتثبيت والخلوص وسعة القطع والنتيجة الممكنة مقابل مستندات الموديل وعينة معتمدة عندما تكون الخاصية حرجة.

العدد وضبط الأداة

يجب أن يراعي اختيار الأداة مقاس الساق وواجهة الحامل وعرض الخاصية وعمقها ونصف قطر الركن وزوايا الخلوص والميل ودرجة الخامة واتجاه القطع والخلوص المتاح داخل المكون.

يجب إبقاء بروز الأداة داخل إعداد ثابت. كما يجب فحص ارتفاع الأداة واتجاهها وخلوص الرام ونقطتي بداية ونهاية المشوار والدخول والخروج ومسار الرايش قبل بدء الدورة.

تثبيت الشغلة والتشغيل من تثبيت واحد

يجب أن يحدد الجيج المكون من مراجع مناسبة ويقاوم قوة القطع الرأسية والحمل الجانبي والدوران والرفع والاهتزاز. يجب أن تظل الكلابات خارج نطاق حركة الرام والأداة والرايش والطاولة.

قد يقلل تشغيل عدة خواص مدعومة من تثبيت واحد المناولة وتغيير المراجع، ولكن فقط عندما تدعم حركة الطاولة وصلابة الجيج ووصول الأداة وخطة الفحص تسلسل التشغيل.

الخامات وملاءمة الأجزاء

قد تشمل الأعمال أنواع الصلب والحديد الزهر والمعادن غير الحديدية والخامات الأخرى القابلة للتشغيل بعد مراجعة الدرجة والصلادة والمعالجة الحرارية والحالة وسلوك الرايش وخامة الأداة والتزييت.

قد تحتاج القطوع المتقطعة الثقيلة والخامات شديدة الصلادة والمجاري العميقة الضيقة والجدران الرقيقة والأجزاء المرنة والوصول الداخلي المحدود إلى عدد خاصة أو بيانات قطع أقل أو عملية بديلة أو تجربة عينة.

الدقة وتشطيب السطح والفحص

قد يشمل القبول عرض وعمق مجرى الخابور وموضع المجرى والتوازي والتعامد والموضع الزاوي والشكل وحالة الركن وتشطيب السطح وعلاقة الخاصية بمراجع الجزء.

قد يستخدم الفحص القدمة والميكرومتر ومقاييس العمق وبلوكات القياس ومقاييس الثقوب أو مجاري الخوابير والساعات ومقاييس الزوايا والقوالب والطرق البصرية أو القياس الإحداثي وفقا للرسم.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسم الجزء ودرجة الخامة والصلادة وأبعاد المكون ووزنه والفتحة الداخلية وعرض وعمق مجرى الخابور أو المجرى وموضع الخاصية وزاويتها والسماحيات والتشطيب والكميات وأحجام الدفعات والإنتاج المطلوب.

يجب أن يراجع الاختيار أقصى مشوار وضبط الرام والمسافات من الأداة إلى الطاولة والعمود وأبعاد الطاولة وحملها ومشاويرها الطولية والعرضية وحركتها الدائرية ونطاقات التغذية وسرعات الرام وحامل الأداة وقدرة المحرك والنظام الهيدروليكي والتحكم والحواجز والمساحة.

المعلومات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد اسم المصنع والموديل وأقصى طول للنطاحة ونطاق مشوار الرام وضبطه وعدد الأشواط في الدقيقة وأبعاد حامل الأداة وأقصى حمل للأداة ومقاس الطاولة وحركتها ونطاق الدوران وحمل الطاولة والمسافات التشغيلية.

كما يجب أن يؤكد التغذيات الهيدروليكية واليدوية والحركات السريعة وطريقة ضبط السرعة وقدرة المحرك والمضخة وضغط الزيت ومواصفته والتغذية الكهربائية ونطاق الضبط الزاوي وأساس اختبار الدقة والأبعاد والوزن والأساس والحواجز والعدد الموردة والتجهيزات الاختيارية.

السلامة ومخاطر التشغيل

يجب أن تغطي دراسة المخاطر الحركة الترددية للرام ونقاط السحق والانحشار وكسر الأداة والرايش الحاد وحركة الشغلة وحركة الطاولة والضغط الهيدروليكي والزيت الساخن والتسريب والمناولة اليدوية والكهرباء وبدء التشغيل غير المتوقع وعزل الصيانة.

قد تشمل وسائل التحكم الحواجز والتثبيت الآمن وفحص المشوار والخلوص وإيقاف الطوارئ وإزالة الرايش بأمان ومهمات الوقاية المناسبة وفحص خراطيم الهيدروليك والتدريب والنظافة وإجراءات العزل الموثقة.

التركيب والصيانة ودعم دورة الحياة

يجب أن يشمل تخطيط الموقع قدرة الأرضية والأساس والتثبيت والتسوية والتغذية الكهربائية والإضاءة والوصول للرفع ومناولة الشغلات وتجميع الرايش واحتواء الزيت والتهوية ومساحة الصيانة وتدريب المشغل.

يجب تنفيذ الصيانة الوقائية وفقا لمستندات المصنع المعتمدة لأدلة الرام والمضخة والصمامات الهيدروليكية وموانع التسريب والزيت والفلاتر ومسامير أو إدارة الطاولة والتزييت وحامل الأداة والتحكم والمحاذاة والحواجز وفحص التآكل.

القيود والعمليات البديلة

تناسب النطاحة الرأسية التقليدية عادة القطع الفردية وأعمال الإصلاح والعدد والدفعات الصغيرة أكثر من الإنتاج الكبير غير المراقب. قد يزيد زمن الدورة مع الخواص العميقة أو التغذيات الصغيرة أو الخامات الصلبة أو الإعداد المعقد.

قد تشمل البدائل السحب والتخويش وماكينات مجاري الخوابير والتفريز والتشغيل بالسلك الكهربائي والمقشطة وتشكيل التروس ومراكز التشغيل أو العدد المخصصة وفقا للخاصية والكمية.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات وبيانات الخامة والمعالجة الحرارية وأبعاد الخاصية والمراجع والسماحيات ومتطلبات السطح والكميات السنوية وأحجام الدفعات والإنتاج المطلوب والمرافق المتاحة ومخطط الموقع وطريقة المناولة إلى السقاري ماشينري.

تقارن المراجعة الفنية التطبيق بمعلومات الموديلات المعتمدة وتحدد المشوار وحركة الطاولة والعدد والجيج والتكوين الهيدروليكي وخطة الفحص واحتياجات التركيب وأي احتياج لتجربة تشغيل عينة.
