ماكينات التفريز

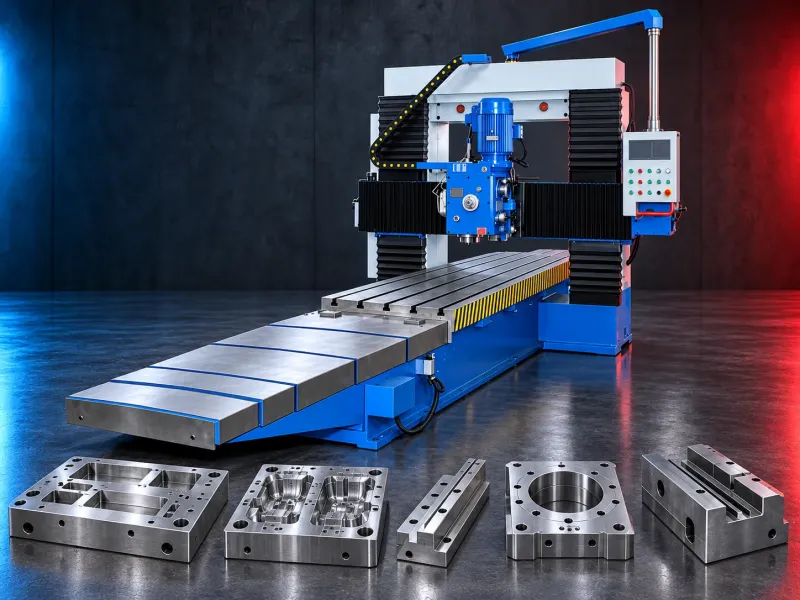

ماكينة تفريز قنطرية
توفر ماكينة التفريز القنطرية مساحة عمل مفتوحة لتشغيل الأجزاء الكبيرة أو الثقيلة المناسبة. يعتمد الاختيار على أبعاد ووزن الشغلة والخامة والعمليات والسماحيات وجودة السطح ومتطلبات الإنتاج.
تعتمد ماكينة التفريز القنطرية على هيكل جسري فوق منطقة العمل لحمل رأس التشغيل ودعم حركة المحاور. وقد تُجهز، وفق الموديل الموثق، لتنفيذ عمليات التفريز والثقب والتجويف وعمل القلاوظ أو عمليات أخرى مدعومة.
يجب اختيار الماكينة وفق رسم الجزء وأبعاد ووزن الشغلة والخامة ونطاق التشغيل والسماحيات وجودة السطح والعدد ومتطلبات المناولة. تصفح ماكينات CNC المرتبطة أو أرسل بيانات التطبيق لإجراء مراجعة فنية.
ما ماكينة التفريز القنطرية؟
هي ماكينة تفريز مزودة بهيكل جسري يمتد فوق منطقة العمل. يتحرك رأس التشغيل داخل تكوين المحاور الموثق للماكينة، بينما تُثبت الشغلة على الترابيزة أو منصة أرضية أو نظام تثبيت معتمد آخر.
التطبيقات المحتملة
- تشغيل الألواح والمكونات الإنشائية الكبيرة
- تفريز قواعد وهياكل الماكينات
- تشغيل الاسطمبات والقوالب وألواح العدد
- إنتاج الأسطح المستوية والجيوب والمجاري والبروفايلات
- ثقب وتجويف المكونات الكبيرة عند دعم الماكينة لذلك
- تشغيل الهياكل الملحومة أو المسبوكة
- إنتاج الأجزاء الكبيرة الخاصة طبقًا لرسومات معتمدة
- يجب مطابقة التطبيق مع رسم الشغلة وحالتها والسعات الموثقة للموديل المختار.
المزايا الإنتاجية المحتملة
- مساحة عمل مناسبة لمكونات كبيرة محددة
- الوصول إلى مناطق متعددة من الشغلة المثبتة
- تشغيل مبرمج عند تجهيز الماكينة بنظام CNC
- تقليل إعادة وضع الأجزاء الواقعة داخل نطاق التشغيل
- دعم رؤوس وعدد مختلفة عند توفرها
- التكامل مع المجسات وأنظمة القياس عند دعمها
- تعتمد الدقة والطاقة وجودة السطح وزمن الدورة على بناء الماكينة والأساسات والظروف الحرارية والتثبيت والعدد والبرمجة والتطبيق الفعلي.
كيفية اختيار الماكينة
- توفير رسم كامل للجزء وموديل ثلاثي الأبعاد عند توفره
- تحديد أبعاد ووزن ومركز ثقل الشغلة
- تحديد الخامة وحالة الخام
- حصر عمليات التفريز والثقب والتجويف والقلاوظ
- تحديد نطاق التشغيل والخلوص المطلوب
- توضيح السماحيات البعدية والهندسية
- تحديد جودة السطح المطلوبة
- تحديد متطلبات التشغيل الخشن والنهائي
- مراجعة سرعة وقدرة وعزم وواجهة المغزل
- تحديد المحاور وتكوينات رؤوس التشغيل المطلوبة
- مراجعة الترابيزة والمنصة والتجهيزات وطرق التثبيت
- تحديد سعة العدد والحاجة إلى التغيير الآلي
- مراجعة الرايش والتبريد والشفط والحواجز
- تخطيط التحميل والرفع ووصول المشغل
- مراجعة الأساسات والكهرباء والهواء والمساحة والبيئة
البيانات الفنية المطلوب التحقق منها
- الشركة المصنعة والماركة والموديل وبلد المنشأ
- نظام تحكم CNC أو تقليدي
- تكوين القنطرة الثابتة أو المتحركة
- عدد المحاور وطريقة ترتيبها
- أبعاد الترابيزة أو منطقة العمل
- المسافة بين الأعمدة
- أقصى أبعاد وحمولة للشغلة
- المشاوير الطولية والعرضية والرأسية ومشوار الرام
- سرعة وقدرة وعزم ومخروط وواجهة المغزل
- رؤوس التفريز المتاحة وحركتها الزاوية
- مخزن العدد ونظام التغيير الآلي
- سرعات التغذية والحركة السريعة
- دقة التموضع والتكرارية
- سماحيات التشغيل الموثقة وظروف الاختبار
- نظام التحكم ووظائف البرمجة والتعويض
- خيارات المجسات والقياس
- التبريد وناقل الرايش والفلترة والشفط
- الأبعاد والوزن والأساسات والمرافق والأمان
تكوين الماكينة
قد تكون الماكينة بقنطرة ثابتة أو متحركة أو ترابيزة متحركة أو بتكوين أرضي. يعتمد التصميم المناسب على حجم ووزن الشغلة وطريقة التحميل وتنوع الإنتاج وإمكانية الوصول المطلوبة.
الحدود والبدائل
قد لا تكون الماكينة القنطرية الاختيار الأكثر اقتصادية للأجزاء الصغيرة أو البسيطة. يمكن أن يكون مركز تشغيل رأسي أو أفقي أو فريزة فرشية أو ماكينة تجويف أرضية أو حل آخر أنسب وفق التطبيق.
التركيب ودعم دورة التشغيل
يجب أن تراعي خطة التركيب تصميم الأساسات وحمولة الأرضية والتسوية والوصول للرفع وتجميع الماكينة والكهرباء والهواء والتبريد وإدارة الرايش والحواجز والظروف البيئية ومعدات الفحص. يُحدد نطاق التوريد والتشغيل والتدريب والصيانة وقطع الغيار والعدد والضمان في العرض المعتمد.
اطلب مراجعة فنية
أرسل رسم الجزء والخامة والأبعاد والوزن والعمليات والسماحيات وجودة السطح والطاقة المطلوبة. تراجع السقاري ماشينري التطبيق قبل التوصية بتكوين الماكينة.
أسئلة تُطرح علينا
ما الأجزاء المناسبة لماكينة التفريز القنطرية؟
قد تناسب الألواح والهياكل والقواعد والقوالب والاسطمبات والمكونات الكبيرة التي تقع أبعادها ووزنها وعملياتها داخل السعات الموثقة للماكينة.
ما الفرق بين القنطرة الثابتة والمتحركة؟
في تصميم القنطرة الثابتة يظل الجسر ثابتًا وتوفر أجزاء أخرى الحركة الطولية، بينما تتحرك القنطرة نفسها بطول منطقة العمل في التصميم المتحرك. يختلف التكوين الفعلي حسب الموديل.
ما البيانات المطلوبة لاختيار الماكينة؟
يلزم توفير رسم الجزء والخامة والأبعاد والوزن والعمليات والسماحيات وجودة السطح وطريقة التحميل وكمية الإنتاج.
هل تنفذ الماكينة تشغيلًا خماسي المحاور؟
لا يدعم ذلك إلا الموديل المجهز والموثق بالمحاور وحركات الرأس ونظام التحكم ووظائف التشغيل المتزامن المطلوبة.
ما تجهيزات الموقع المطلوبة؟
قد تشمل أساسات هندسية وحمولة أرضية مناسبة ومسارًا للرفع وكهرباء وهواءً مضغوطًا وتبريدًا وإدارة للرايش وظروف تشغيل مناسبة.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
