ماكينات التثقيب والقلاوظ الرأسية

مبدأ التثقيب الرأسي

يدير عمود الدوران الأداة المختارة بينما تغذي الجلبة أو الرأس أو حركة الطاولة الأداة على محور الثقب. وتبقى الشغلة مثبتة على الطاولة أو الجيج أثناء القطع.

تؤثر هندسة الماكينة وحالة عمود الدوران والتحكم في التغذية والتثبيت وانحراف الأداة وبيانات القطع والتبريد وخروج الرايش والفحص في الثقب النهائي.

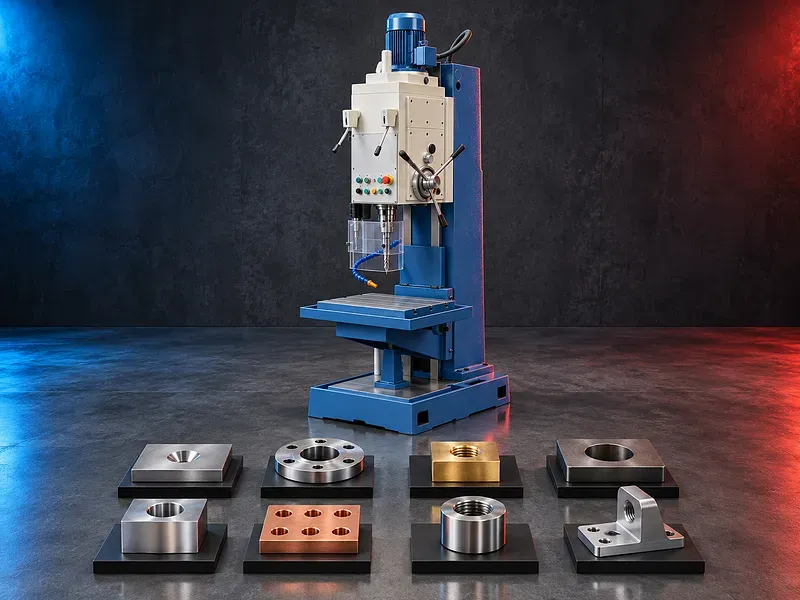

هيكل العمود المربع

يمكن للعمود المربع توجيه الرأس أو الهيكل الداعم وتوفير مسار ثابت للتموضع الرأسي وفقا لتصميم الماكينة.

لا يثبت مقاس العمود أو مظهره وحدهما الصلابة أو الدقة. يجب مراجعة تصميم الموجهات وحالة التلامس والأقفال والشرائح والتزييت والأساس وامتداد الرأس.

عمليات التثقيب

قد تشمل أعمال التثقيب بنط التمركز والثقوب الابتدائية والنافذة والمصمتة والمتدرجة وبعض الثقوب العميقة عندما يدعم عمود الدوران والتغذية والعدد والتبريد وخروج الرايش المهمة.

يجب مراجعة كل ثقب من حيث القطر والعمق ونسبة العمق إلى القطر والموضع والسماحية ومتطلبات السطح وحالة الخروج وسمك الجدار المتبقي.

عمليات القلاوظ

يجب أن تنسق دورة القلاوظ دوران عمود الدوران والتغذية والعمق والعكس والخروج مع قلاوظ وحامل متوافقين. وقد يدعم العكس التلقائي لعمود الدوران التشغيل المتكرر عندما يكون موثقا للموديل.

تحتاج الثقوب المصمتة إلى خلوص في القاع واتجاه محكوم للرايش بينما تحتاج الثقوب النافذة إلى خلوص خروج آمن. ويظل قطر البنطة وشطفة الدخول والتزييت والسرعة والعزم الصحيحون عوامل أساسية.

الشطف وتسوية موضع رأس المسمار

يكون الشطف مدخلا مخروطيا أو موضع جلوس بينما تنشئ تسوية موضع رأس المسمار سطحا مستويا محليا حول الثقب. وينشئ التجويف المدرج تجويفا أسطوانيا متدرجا وفقا للرسم.

يجب تحديد زاوية الأداة وقطرها وحالة المرشد والعمق وتشطيب السطح والتركيز والخامة المتبقية قبل التشغيل.

التوسيع والتجويف

يمكن للريمر تشطيب ثقب مجهز إلى مقاس وحالة سطح محكومين مع سماحية تشغيل صغيرة. ويمكن للتجويف تصحيح الثقب أو توسيعه باستخدام أداة أحادية الحد أو رأس مدعوم.

تؤثر جودة الثقب الابتدائي والمحاذاة والسماحية والصلابة وانحراف الأداة والتغذية والتبريد وطريقة القياس في النتيجة.

التغذية الدقيقة والتحكم في العمق

قد تدعم التغذية الدقيقة عمليات التجويف أو التوسيع أو تسوية الوجوه أو عمليات التشطيب الأخرى عندما يوفرها الموديل. وقد تساعد محددات العمق أو المقاييس أو الشاشات الرقمية على التموضع المتكرر.

لا تثبت قيم التغذية أو دقة عرض الشاشة أو إعدادات المحدد دقة التشغيل مباشرة. يظل الخلوص الميكانيكي وانحراف الحمل والتأثير الحراري وهندسة الأداة عوامل مهمة.

نطاق السرعات وإدارة عمود الدوران

يجب أن تناسب سرعة عمود الدوران قطر الأداة والخامة وسرعة القطع والعملية والتبريد. وقد يستخدم التصميم إدارة بالتروس أو السيور أو سرعة متغيرة أو إلكترونية وفقا للموديل الموثق.

يجب مراجعة السرعة والعزم المتاحين تحت الحمل. ولا يؤكد نطاق السرعات الاسمي الواسع أداء كل عملية تثقيب أو قلاوظ أو تجويف.

مخروط عمود الدوران وتثبيت العدد

قد تشمل الحوامل ظروف البنط وسيقان المخروط والكوليت وحوامل القلاوظ ورؤوس التجويف والمهايئات المتوافقة مع واجهة عمود الدوران ونمط التشغيل.

تؤثر حالة المخروط ونظافته وثباته والانحراف وبروز الحامل وطريقة تغيير الأداة في الدقة والصلابة والسلامة. تحتاج الواجهة المحددة إلى تحقق من الموديل.

الطاولة والجيج وتثبيت الشغلة

قد تشمل وسائل التثبيت الملازم والكلابات ومجاري التثبيت والزوايا وبلوكات حرف V والأعشاش والجيجات المخصصة وفقا لشكل الجزء وقوة القطع والتحكم في المراجع.

يجب أن يمنع التجهيز الحركة والرفع والدوران والتشوه مع الحفاظ على وصول الأداة وتدفق الرايش ومشوار الطاولة وإتاحة الفحص. يعد إمساك الشغلة باليد أثناء التثقيب أو القلاوظ غير آمن.

الخامات والتطبيقات

قد تشمل الخامات أنواع الصلب والصلب غير القابل للصدأ والحديد الزهر والألومنيوم والنحاس وغيرها من المعادن القابلة للتشغيل بعد مراجعة الدرجة والصلادة والحالة وسلوك الرايش.

قد تشمل التطبيقات الألواح والحوامل والأجسام والفلانشات والجيجات وأجزاء الماكينات وقطع الإصلاح والوصلات والمحابس وغيرها من المكونات التي تحتاج ثقوبا وسنونا محكومة.

التبريد والتزييت والرايش

قد يتحكم سائل التبريد أو زيت القلاوظ المناسب في الحرارة ويقلل الاحتكاك ويحسن خروج الرايش ويدعم عمر الأداة ويحمي جودة السطح عندما يتوافق مع الخامة والعملية.

تحتاج الثقوب المصمتة والعميقة إلى تحكم خاص في الرايش. ويجب ألا يتراكم الرايش حول الأداة أو الجيج أو الطاولة أو العمود أو الحواجز أو المكونات الكهربائية.

فحص الثقوب والسنون

قد يشمل القبول قطر الثقب وعمقه وموضعه وتعامده واستقامته واستدارته وحالة السطح وأبعاد التجويف أو الشطف ومقاس السن وخطوته ودرجته وعمقه وحالة المدخل.

قد يستخدم الفحص مقاييس سدادة أو سنون أو عمق أو تجاويف أو جيجات أو طرقا بصرية أو قياسا إحداثيا معايرا وفقا للرسم وخطة الجودة.

كيفية اختيار الماكينة الصحيحة

يجب توفير رسومات المكونات ودرجة الخامة والصلادة والأبعاد والوزن وأقطار الثقوب وأعماقها ومواضعها ومعايير السنون ومقاساتها وخطواتها وأعماقها والسماحيات والتشطيب والكميات وحجم الدفعة وقيود التجهيز والإنتاج المطلوب.

يجب أن يشمل الاختيار سعة التثقيب والقلاوظ وأبعاد الطاولة وحملها ومخروط عمود الدوران وسرعته وعزمه وقطر الجلبة ومشوارها ونطاقات التغذية والتغذية الدقيقة وطريقة العكس وحركة الرأس والمسافة إلى الطاولة والعمود وقدرة المحرك والتبريد وشاشة القياس ومساحة الجيج والحواجز والمرافق والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة والموديل والبناء وسعة التثقيب حسب الخامة والظروف وسعة القلاوظ ومخروط عمود الدوران ونطاق السرعة والتغذية ومشوار الجلبة وقدرة عمود الدوران وعزمه وطريقة عكس القلاوظ ووظيفة التغذية الدقيقة.

يجب أيضا تأكيد مقاس الطاولة وحملها ومشوارها والمسافات من عمود الدوران إلى الطاولة والعمود وحركة الرأس ومعيار اختبار الدقة والتبريد والتزييت والكهرباء والأبعاد والوزن والأساس والحواجز وأجهزة السلامة والعدد الموردة وأساس اختبار الضوضاء والخيارات.

زمن الدورة والإنتاجية

يعتمد الإنتاج الفعلي على تحميل الجزء وتثبيته وتغيير العدد وسرعة عمود الدوران والتغذية وعمق الثقب والتثقيب المرحلي وخروج الرايش وعكس القلاوظ والفحص والتوقف وليس على سرعة الماكينة وحدها.

يجب التحقق من ادعاءات الإنتاجية والدقة من خلال عينة معتمدة تستخدم الجزء والخامة والعدد والجيج والسماحية وطريقة المشغل الفعلية.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر دوران عمود الدوران والبنط والقلاوظ والحوامل والتشابك ومفاتيح الظرف المتروكة وكسر الأداة والرايش الحاد والساخن وقذف الشغلة وحركة الجلبة والرأس ونقاط القرص وسائل التبريد والضوضاء والمخاطر الكهربائية.

يجب أن تتبع الحواجز وإيقاف الطوارئ وثبات الشغلة والتحكم في مفتاح الظرف ومناطق التجهيز الآمنة وإجراءات توقف عمود الدوران وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية والعزل وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب والصيانة ودعم دورة الحياة

يجب أن تشمل خطة الموقع قدرة الأساس أو الأرضية والتسوية والتثبيت ومسار الرفع والكهرباء والتأريض والتبريد والتزييت وتجميع الرايش والإضاءة والتهوية وتخزين العدد ومساحة الفحص ووصول المشغل وخلوص الصيانة.

يجب أن تغطي الصيانة الوقائية عمود الدوران والجلبة والمحامل والتروس والسيور والتغذيات والموجهات والمسامير والشرائح والأقفال والطاولة والتبريد والتزييت والتحكم الكهربائي والحواجز والهندسة والمحاذاة. يحتاج نطاق التوريد والتدريب وقطع الغيار والضمان والخدمة إلى اعتماد.

القيود والعمليات البديلة

لا تناسب ماكينة التثقيب والقلاوظ الرأسية تلقائيا كل خامة أو قطر ثقب أو عمق أو موضع أو سماحية أو مقاس سن أو دورة تشغيل أو هدف إنتاجي.

قد يكون المثقاب المكتبي أو الشعاعي أو ماكينة التفريز أو ماكينة تجويف الجيجات أو مركز القلاوظ أو مركز التشغيل CNC أو ماكينة متعددة الأعمدة أو عملية أخرى أنسب للأجزاء الكبيرة أو الأنماط المعقدة أو دقة الموضع الأعلى أو الأتمتة أو الإنتاج الأكبر.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات موضحا الخامة والصلادة وبيانات الثقوب والسنون والسماحيات والتشطيب والكميات وفكرة الجيج والطريقة الحالية والمرافق والإنتاج المطلوب.

تراجع السقاري ماشينري سعة الماكينة ومتطلبات عمود الدوران والتغذية والعدد والتثبيت والدورة والفحص والمرافق والسلامة والبدائل والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
