ماكينات الثقب الرأسية

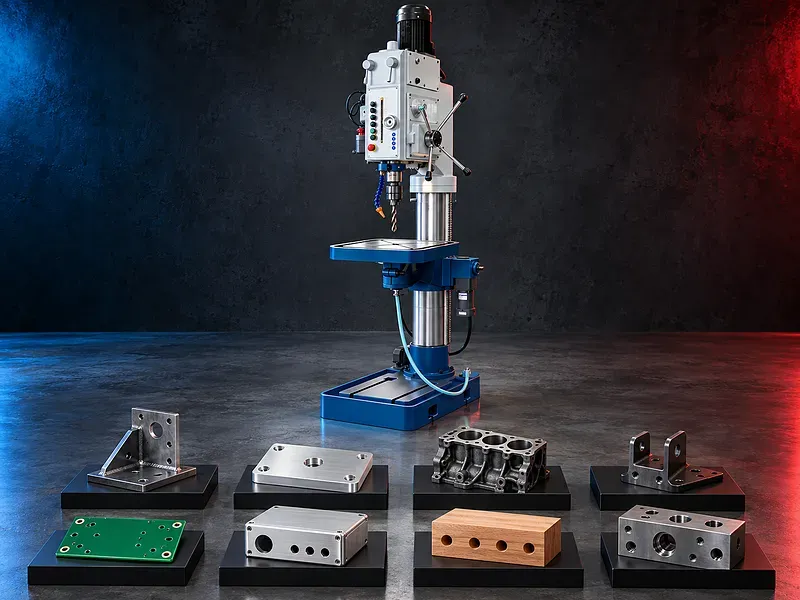

طريقة عمل ماكينة الثقب الرأسي

يرتب عمود الدوران رأسيا ويحمل الأداة المختارة نحو شغلة مثبتة على الطاولة أو الجيج. يضبط المشغل موضع الثقب ويختار السرعة والتغذية الموثقتين ويتحكم في دورة القطع ويفحص النتيجة وفقا للرسم.

يساعد التصميم الرأسي على الوصول المباشر إلى كثير من الأجزاء الصغيرة والمتوسطة، لكن يجب التحقق من مقاس الجزء ووزنه ومدى الوصول وسعة الطاولة واحتياجات الرفع للموديل المحدد.

العمليات المدعومة

قد تشمل العمليات التثقيب المركزي والثقوب النافذة والمصمتة والتوسيع والشطف والتجويف المدرج وتسوية موضع رأس المسمار والقلاوظ والتجويف المحدود المدعوم. تحتاج كل عملية إلى أداة مناسبة وقدرة صحيحة لعمود الدوران وتثبيت وبيانات قطع وتزييت وفحص.

يجب تأكيد العمليات والسعات الفعلية من المستندات المعتمدة للموديل المختار.

التكوينات المنضدية والأرضية

قد تناسب الماكينة المنضدية الأجزاء المدمجة وأعمال الورش الخفيفة عندما تحقق السعة والثبات الموثقان متطلبات التطبيق. وقد يوفر الموديل الأرضي القائم نطاق عمل أكبر ودعما لأجزاء أثقل وفقا لتصميمه المعتمد.

يختار التكوين بناء على أبعاد الجزء ووزنه وموضع الثقب ووصول المشغل وحركة الطاولة ومساحة الجيج وتدفق الخامة والمساحة المتاحة.

سرعة عمود الدوران والتغذية والتحكم في العمق

يجب أن تناسب سرعة القطع والتغذية قطر الأداة والخامة والعملية والعمق وطريقة التبريد والنتيجة المطلوبة. وقد يكون الضبط ميكانيكيا أو على خطوات أو متغيرا أو إلكترونيا حسب الموديل.

قد يساعد محدد العمق على تكرار العمق عند ضبطه وصيانته بصورة صحيحة. أما شاشات القياس والتغذية الآلية والتغذية الدقيقة والوظائف التلقائية فتختلف حسب الموديل وتحتاج إلى تحقق.

حركة الطاولة وتثبيت الشغلة

قد توفر الطاولة ضبط الارتفاع وحركات أخرى وفقا لتصميم الماكينة. يجب استخدام ملزمة أو كلابات أو زاوية أو بلوك حرف V أو جيج مخصص لتحديد الجزء ومقاومة قوى القطع.

لا يجوز إمساك الشغلة باليد أثناء التشغيل. يجب أن يحافظ الجيج على وصول الأداة وخروج الرايش وإتاحة الفحص والتحميل الآمن مع منع الحركة والرفع والدوران والتشوه.

العدد وواجهة عمود الدوران

قد تشمل العدد ظروف البنط والبنط ذات الساق المخروطية والكوليت وحوامل القلاوظ والريمر وأدوات الشطف والتجويف المدرج وتسوية الوجوه وأدوات التجويف والمهايئات المتوافقة.

يجب تأكيد مخروط عمود الدوران وسعة الأداة وطريقة التثبيت والانحراف وبروز الحامل ونقل العزم وطريقة تغيير الأداة للموديل والعملية المحددين.

الخامات وتطبيقات الأجزاء

قد تشمل الأعمال معادن وبلاستيك وأخشابا وخامات أخرى قابلة للتشغيل عندما تدعم الماكينة والعدد والسرعة والتغذية والتبريد والحواجز والتحكم في الغبار أو الرايش وقواعد الموقع التطبيق المطلوب.

قد تشمل الأمثلة الصناعية الألواح والحوامل والإطارات والأجسام والفلانشات وأجزاء الماكينات وقطع الصيانة والجيجات وقطع التدريب. يجب مراجعة كل خامة وجزء من خلال الرسم والدرجة والصلادة والحالة ومتطلبات القبول.

التبريد والتزييت والتحكم في الرايش

قد يساعد سائل التبريد أو زيت القطع المناسب على التحكم في الحرارة والاحتكاك وخروج الرايش وعمر الأداة وحالة السطح عندما يتوافق مع الخامة والعملية. قد تتضمن بعض الموديلات نظام تبريد بينما تحتاج موديلات أخرى إلى طريقة منفصلة.

يجب التحكم في الرايش وإزالته بإجراءات معتمدة. وقد تحتاج الثقوب المصمتة والعميقة إلى خطة لإخراج الرايش، بينما يتطلب الغبار القابل للاشتعال والخامات التفاعلية مراجعة سلامة مستقلة.

جودة الثقوب والفحص

قد يشمل القبول القطر والعمق والموضع والتعامد والاستقامة والاستدارة وحالة السطح وحالة الدخول والخروج وأبعاد التجويف أو الشطف ومقاس السن وعمقه.

قد يستخدم الفحص أدوات قياس معايرة تشمل القدمة والميكرومتر ومقاييس السدادة والعمق والسنون والتجويف والجيجات والأنظمة البصرية أو القياس الإحداثي وفقا للرسم وخطة الجودة.

ثبات الإنتاج

قد يساعد الإعداد المستقر والعدد الصحيحة والتثبيت الآمن وبيانات القطع المحكومة والتشغيل المدرب والفحص المخطط على تحقيق نتائج متسقة عبر الدفعة.

لا يمكن تأكيد الدقة أو التكرارية أو زمن الدورة أو عمر الأداة أو الإنتاج أو تكلفة القطعة من فئة الماكينة فقط. يجب التحقق منها باستخدام الموديل المختار وعينة أو طريقة قبول معتمدة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات الأجزاء ودرجات الخامات والصلادة وأبعاد الجزء ووزنه وأقطار الثقوب وأعماقها ومواضعها وتفاصيل السنون والسماحيات والتشطيب والكميات وحجم الدفعة وفكرة الجيج ونظام الورديات والإنتاج المطلوب.

يجب مراجعة سعات التثقيب والقلاوظ ومخروط عمود الدوران ونطاقات السرعة والتغذية ومشوار الجلبة والمسافة إلى العمود وخلوص العمود وأبعاد الطاولة وحملها وقدرة المحرك والتبريد والتحكم والحواجز والمساحة والمرافق والأعمال المستقبلية.

المعلومات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد اسم المصنع والموديل والبناء وسعات التثقيب والقلاوظ ومخروط عمود الدوران ومشواره والمسافة إلى العمود والمسافات إلى الطاولة والقاعدة وقطر العمود وأبعاد الطاولة وحركتها والأحمال المسموح بها.

كما يجب أن يؤكد سرعات عمود الدوران ونطاقات التغذية وقدرة المحرك والتغذية الكهربائية ونظام التبريد وشاشة القياس والوظائف الآلية والحواجز وأساس اختبار الضوضاء والأبعاد والوزن والأساس والعدد الموردة والتجهيزات الاختيارية وشروط الدقة المعلنة.

السلامة وحماية المشغل

يجب أن تغطي دراسة المخاطر الأدوات الدوارة والتشابك والرايش المتطاير والحواف الحادة وحركة الشغلة وكسر الأداة والتعرض لسائل التبريد ونقاط الانحشار والمناولة اليدوية والضوضاء ومخاطر الكهرباء وعزل الصيانة.

قد تشمل وسائل التحكم الحواجز وإيقاف الطوارئ والتثبيت الآمن والعدد المعتمدة وإزالة الرايش بأمان ومهمات الوقاية المناسبة والتدريب والنظافة وإجراءات العزل الموثقة. تعتمد التجهيزات الدقيقة على الموديل ومتطلبات الموقع.

التركيب والصيانة ودعم دورة الحياة

يجب أن يشمل تخطيط الموقع قدرة الأرضية والتسوية والتثبيت عند الحاجة والتغذية الكهربائية والإضاءة والوصول ومناولة الخامة وإدارة الرايش وسائل التبريد والتخزين والتهوية ومساحة الصيانة وتدريب المشغل.

يجب تنفيذ الصيانة الوقائية وفقا لمستندات المصنع المعتمدة لعمود الدوران والمحامل والسيور أو التروس والتغذيات وأسطح الطاولة والعمود والتزييت والتبريد والحواجز والتحكم الكهربائي والمحاذاة وفحص التآكل. كما يجب مراجعة قطع الغيار ومتطلبات الخدمة قبل الشراء.

القيود والبدائل

تحتاج ماكينة الثقب الرأسي التقليدية عادة إلى تموضع يدوي للجزء ولا تناسب تلقائيا الثقوب المائلة أو الأجزاء كبيرة الحجم أو إنتاج ثقوب متعددة في الوقت نفسه أو التشغيل المبرمج المعقد.

قد تكون ماكينة الثقب الشعاعي أو الماكينة متعددة المحاور أو ذراع القلاوظ أو ماكينة التفريز أو مركز التشغيل أو نظام إنتاج مخصص حلا أفضل وفقا للتطبيق.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات وبيانات الخامة والكميات السنوية وحجم الدفعات ومتطلبات الثقوب والسنون ومعايير الجودة والمرافق المتاحة والمساحة والإنتاج المطلوب إلى السقاري ماشينري.

تقارن المراجعة الفنية التطبيق بمعلومات الموديلات المعتمدة وتحدد التكوين والعدد والجيجات وخطة الفحص واحتياجات التركيب وأي نقاط تحتاج إلى تجربة عينة.
