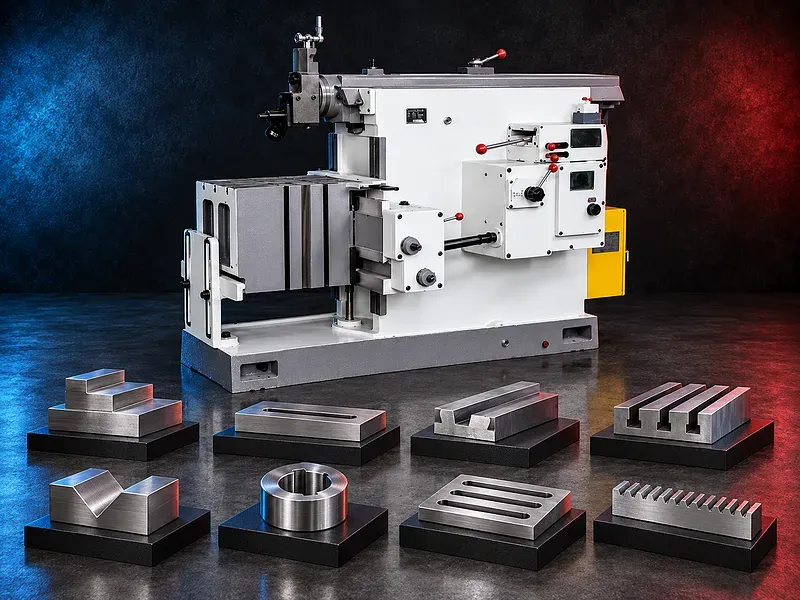

ماكينة مقشطة ميكانيكية لتشغيل المعادن

عملية القشط الميكانيكي

يحمل الرام أداة قطع أحادية خلال مسار ترددي. تزيل الأداة طبقة متحكما فيها من الخامة أثناء شوط القطع وتبتعد عن السطح أثناء الرجوع، بينما تحصل الشغلة أو الطاولة على حركة تغذية تدريجية بين الأشواط.

يعتمد اتجاه القطع وآلية الرجوع وتوقيت التغذية وضبط الشوط ودرجات السرعة والوظائف الآلية على تصميم الماكينة الموثق.

عمليات التشغيل المحتملة

قد تشمل العمليات الأسطح الأفقية المستوية والأسطح الرأسية والدرجات والأكتاف والمجاري المستقيمة ومجاري المفاتيح والأخاديد وبعض الأسطح المائلة والقطاعات البسيطة المشكلة عندما يدعمها رأس الأداة والطاولة والتجهيز.

يجب مراجعة كل خاصية من حيث وصول الأداة وخلوص الشوط ودعم الشغلة والتثبيت واتجاه التغذية ورفع الأداة عند الرجوع وخروج الرايش والسماحيات وتشطيب السطح وطريقة الفحص.

الشغلات والتطبيقات المناسبة

قد تشمل الشغلات حوامل وقواعد وبلوكات الماكينات ومكونات الحركة والأجزاء الدليلية والجيجات وقطع الإصلاح والمفاتيح والمنشآت الصغيرة والأجزاء الأخرى التي تحتاج إلى أسطح خطية أو مجار متاحة للأداة.

قد تشمل الاستخدامات ورش الصيانة وغرف العدد وإنتاج الإصلاح وورش التدريب والنماذج الأولية وتشغيل الدفعات الصغيرة عندما تكون مرونة التجهيز أهم من الأتمتة عالية الإنتاج.

خامات الشغلات

قد تشمل الخامات درجات مناسبة من الصلب والحديد الزهر والمعادن غير الحديدية وخامات أخرى قابلة للتشغيل ومتوافقة مع صلابة الماكينة والعدد وسرعة القطع وطريقة التبريد أو التزييت الموثقة.

يجب مراجعة درجة الخامة والصلادة وقشرة السباكة والقشور والمناطق الملحومة والقطع المتقطع والشوائب والمعالجة الحرارية والتشطيب المطلوب قبل تأكيد عملية القطع.

الحركة الميكانيكية للرام

تستخدم المقشطة الميكانيكية ناقلا ميكانيكيا لتوليد حركة الرام. قد يستخدم النظام، وفقا للتصميم الموثق، تروسا أو آلية كرنك أو ترتيبا للرجوع السريع أو تغييرا للسرعات أو مكونات تغذية ميكانيكية.

يجب تأكيد الآلية الفعلية والسرعات المتاحة وتوقيت الشوط وإجراء تغيير السرعة والتزييت والحماية من الحمل الزائد ومتطلبات الصيانة من مستندات الماكينة المحددة.

ضبط الشوط والخلوص

يجب أن يغطي الشوط الخاصية المطلوب تشغيلها مع خلوص مناسب للدخول والخروج دون حركة زائدة. يجب ضبط موضع الرام وطول الشوط لمنع التصادم مع الشغلة أو الجيج أو الطاولة أو هيكل الماكينة.

يرتبط نطاق الشوط المسموح وطريقة ضبط الرام وأقصى مسافة إلى الطاولة ومشوار رأس الأداة والخلوصات بالموديل المحدد ويجب مطابقتها مع رسم الشغلة.

تثبيت الشغلة وتجهيز الطاولة

يجب تحديد موضع الشغلة من مراجع مناسبة وتثبيتها بأمان دون تشوه. قد تكون ملزمة ماكينة أو كلابات أو موازيات أو زوايا أو جيجات أو دعامات أو ترتيب دوار مطلوبة وفقا لشكل المكون.

يجب أن يتحكم التجهيز في وصول الأداة وخلوص الرام وحركة الطاولة والبروز وقوة القطع وتدفق الرايش وخلوص شوط الرجوع ونقل المراجع وإتاحة الفحص.

أدوات القطع ورأس الأداة

يجب اختيار أدوات القطع الأحادية وفقا لخامة الشغلة والعملية وعمق القطع والتغذية والسرعة والتشطيب والصلابة وقدرة الماكينة. قد تختلف خامة الأداة وهندستها بين التخشين والتشطيب وعمل المجاري والأسطح المائلة.

يجب أن يسمح ترتيب رفع الأداة بخلوصها عن الشغلة أثناء شوط الرجوع عند الحاجة. كما يجب التحكم في بروز الأداة لتقليل الاهتزاز والانحراف.

بيانات القطع والإنتاجية

تحدد سرعة الرام وطول الشوط والتغذية لكل شوط وعمق القطع وهندسة الأداة وعدد التمريرات زمن التشغيل وحمل الأداة. يجب أن تتبع الإعدادات توصيات الخامة والعدد داخل حدود الماكينة الموثقة.

تعتمد الإنتاجية واحتياج العمالة وعمر الأداة وزمن التجهيز وتكلفة الجزء والتشطيب على المكون والشوط وبيانات القطع وطريقة المشغل والفحص والصيانة ونمط الدفعات.

الجودة والفحص

قد تشمل خطة القبول الاستواء والاستقامة والتوازي والتعامد وعرض المجرى وعمقه وموضع مجرى المفتاح والدقة الزاوية والأبعاد وتشطيب السطح.

تعتمد الجودة النهائية على هندسة الماكينة وحالة الموجهات وثبات الرام ومحاذاة الطاولة والتثبيت وحالة الأداة وانحرافها وبيانات القطع والتأثيرات الحرارية وأجهزة الفحص المعايرة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن وطول السطح أو المجرى وعرضه وعمقه وزاويته والسماحيات والتشطيب والكميات وأحجام الدفعات ومسار الإنتاج الحالي.

يجب أن يشمل الاختيار أقصى طول لشوط الرام ونطاق سرعاته وأبعاد الطاولة ومشاويرها وحملها والمسافة بين الرام والطاولة وضبط رأس الأداة ونطاقات التغذية وقدرة المحرك والتزييت والحواجز والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة التجارية والموديل ونوع الماكينة وأقصى طول للشوط ونطاق سرعاته وضبط موضع الرام ومشوار رأس الأداة وزاويته وأبعاد الطاولة ومشاويرها وحملها.

يجب أيضا تأكيد نطاقات التغذية وأقصى مسافة بين الرام والطاولة وقدرة المحرك وآلية الحركة ونظام الرجوع السريع والتزييت والدقة أو معيار الاختبار والكهرباء والأبعاد والوزن والأساسات والملحقات المشمولة والحواجز وأجهزة السلامة.

التزييت والتحكم في الرايش ونظافة الموقع

تحتاج موجهات الرام وحركات الطاولة والتروس وآلية التغذية والمكونات المنزلقة أو الدوارة الأخرى إلى نوع وكمية وفترة وطريقة فحص التزييت المعتمدة.

يجب إزالة الرايش بأدوات مناسبة بعد توقف الماكينة. يجب أن يمنع التجهيز تراكم الرايش في المجاري أو تلف الموجهات أو إعاقة الحركة أو تكوين مخاطر مناولة حادة.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر حركة الرام الترددية والأداة المكشوفة ونقاط القرص والسحق وأجزاء الطاولة المتحركة والرايش الحاد وقذف الشغلة والملابس الفضفاضة والمناولة اليدوية والشغلات الثقيلة وأخطاء الضبط والمخاطر الكهربائية.

يجب أن تتبع الحواجز وإيقاف الطوارئ وفحوص الأداة والشغلة وإجراءات التجهيز ومناطق الخلوص الآمن وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة والأساسات والتسوية ووصول معدات الرفع والكهرباء والتأريض والإضاءة والتهوية وتخزين مواد التزييت وتجميع الرايش والعدد والتثبيت ومساحة الفحص ووصول الصيانة وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية وخدمة الموجهات ونظام الحركة والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا تناسب المقشطة الميكانيكية تلقائيا كل جزء أو خامة أو مقاس سطح أو عمق مجرى أو سماحية أو تشطيب أو حجم دفعة أو هدف إنتاجي.

قد تكون ماكينة التفريز أو مركز التشغيل أو المقشطة الطولية أو ماكينة التخويش أو البروتش أو التجليخ السطحي أو القطع بالسلك أو عملية أخرى أنسب للهندسة المعقدة أو الإنتاج العالي أو الخامة الأكثر صلادة أو السماحيات الأدق أو الوصول المختلف.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن وتفاصيل الأسطح والمجاري ومتطلبات الشوط والسماحيات والتشطيب والكميات وقيود التجهيز والطاقة المطلوبة.

تراجع السقاري ماشينري العملية ومتطلبات الشوط والطاولة والعدد والتثبيت والفحص والمرافق والسلامة والعمليات البديلة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
