ماكينة تفريز رأسية ثقيلة بتصميم الركبة

مفهوم ماكينة التفريز الرأسية ذات الركبة

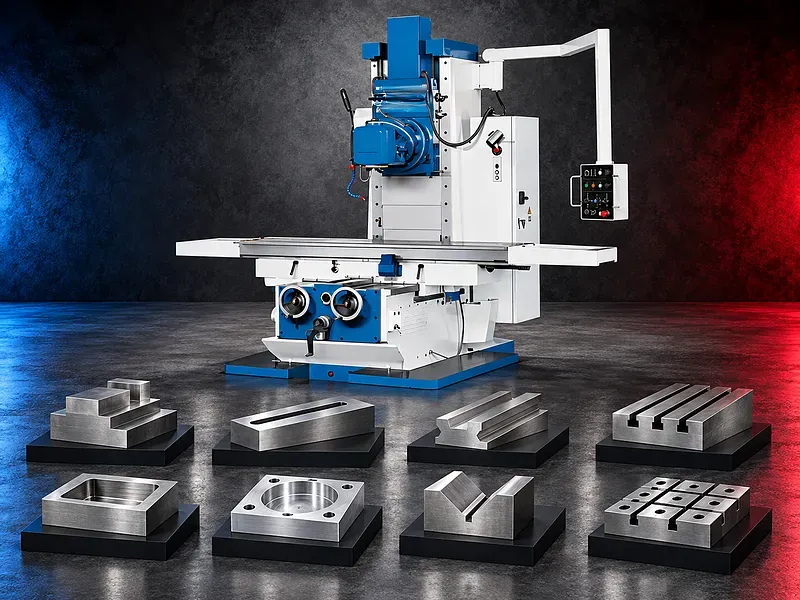

تتحرك الركبة رأسيا على العمود وتحمل السرج والطاولة. يوفر السرج الحركة العرضية وتوفر الطاولة الحركة الطولية، مما يسمح بتموضع الشغلة أسفل عمود الدوران الرأسي.

ترتبط المشاوير واتجاهات الحركة والتغذيات اليدوية أو الآلية والحركة السريعة وضبط الرأس ومشوار الجلبة وشاشة القياس الرقمية بالموديل المحدد.

عمليات التفريز المحتملة

قد تشمل العمليات تفريز الأسطح والتفريز الطرفي وعمل المجاري ومجاري المفاتيح والجيوب والأكتاف والدرجات والأسطح المائلة والتثقيب والتوسيع الدقيق والتجويف المدرج وبعض أعمال التجويف عندما تدعمها الماكينة والعدد والتجهيز.

يجب مراجعة كل عملية من حيث وصول الأداة ومشوار المحاور ومدى عمود الدوران ودعم الشغلة وخلوص الجيج وقوة القطع وخروج الرايش والتبريد والسماحيات والتشطيب والفحص.

الشغلات والتطبيقات المناسبة

قد تشمل الشغلات حوامل وقواعد وألواح وبلوكات الماكينات والجيجات ومكونات العدد والأجسام وأجزاء الحركة وقطع الصيانة والمنشآت الصغيرة أو المتوسطة داخل حدود الطاولة والمشاوير الموثقة.

قد تشمل التطبيقات ورش الصيانة وغرف العدد وإنتاج الإصلاح وبناء الماكينات وورش التدريب والنماذج الأولية والقطع الفردية والدفعات الصغيرة أو المتوسطة التي تحتاج إلى مرونة التجهيز.

خامات الشغلات

قد تشمل الخامات درجات مناسبة من الصلب والحديد الزهر والألومنيوم وسبائك النحاس وخامات أخرى قابلة للتشغيل ومتوافقة مع عمود الدوران والعدد والصلابة والقدرة والسرعة والتغذية ونظام التبريد الموثق.

يجب مراجعة درجة الخامة والصلادة وقشرة السباكة والقشور والمناطق الملحومة والقطع المتقطع والشوائب والمعالجة الحرارية وبدل التشغيل والتشطيب المطلوب قبل تأكيد العملية.

هيكل الماكينة الثقيلة

قد تستخدم ماكينة الركبة الثقيلة الموثقة طاولة أكبر وحملا مدعوما أعلى ومسبوكات قوية للعمود والركبة ومجار واسعة ونظام إدارة لعمود الدوران مخصصا لأعمال الورش الصعبة.

لا يضمن وزن الماكينة وبناؤها وحدهما دقة الجزء النهائي. تؤثر الأساسات والتسوية وحالة المجاري والتزييت وحالة عمود الدوران والثبات الحراري والتثبيت والعدد وبيانات القطع والفحص في النتيجة.

حركة الركبة والسرج والطاولة

تحدد الركبة والسرج والطاولة الحركة الرأسية والعرضية والطولية للشغلة. يؤثر الخلوص وضبط الموجهات والتزييت وحالة شرائح الضبط والمسامير والصواميل وتعشيق التغذية وأقفال المحاور في التموضع وثبات القطع.

يجب تأكيد المشاوير المسموحة وموضع الطاولة وتوزيع الحمل والبروز واتجاهات التغذية الآلية والحركة السريعة والمحددات وتسلسل القفل من مستندات الموديل المحدد.

عمود الدوران والرأس والجلبة

يحمل عمود الدوران الرأسي الأداة المختارة من خلال مخروط أو واجهة متوافقة. قد يوفر الرأس، وفقا للموديل الموثق، مشوارا للجلبة أو دوران الرأس أو ميله أو حركة الرام أو تغيير السرعات أو وظائف تغذية آلية.

يحتاج ترتيب الرأس ومخروط عمود الدوران ونطاق السرعات ومشوار الجلبة وتغذيتها وزوايا الرأس ومشوار الرام والقدرة والعزم والعدد المسموحة إلى تحقق من الموديل.

العدد وتثبيت الشغلة

قد تشمل العدد فرايز الوجه والفرايز الطرفية وبنط المجاري والقواطع الجانبية والبنط والريمرات ورؤوس التجويف والأعمدة والكوليت والظرف والحوامل والمهايئات المتوافقة مع عمود الدوران والعملية.

قد يشمل التثبيت الملازم والكلابات وبلوكات الدرج والزوايا والطاولات الدوارة ورؤوس التقسيم والجيجات والموازيات والدعامات المختارة وفقا لشكل المكون وخطة المراجع وقوة القطع وطريقة الفحص.

السرعات والتغذيات واستراتيجية القطع

يجب أن تناسب سرعة عمود الدوران ومعدل التغذية وعمق القطع وعرضه وتعشيق الأداة والتبريد ومسارها خامة الشغلة والقاطع وصلابة الماكينة والقدرة والتشطيب وتوصيات مصنع الأداة.

قد يحتاج التخشين والتشطيب إلى عدد وإعدادات مختلفة. يمكن أن يقلل حمل القطع الزائد أو بروز الأداة أو ضعف خروج الرايش أو ضعف التثبيت من عمر الأداة والتشطيب والدقة والسلامة.

الدقة والفحص

قد تشمل خطة القبول الأبعاد والاستواء والاستقامة والتوازي والتعامد وعرض وعمق المجرى وموضع الثقوب والخصائص المائلة وتشطيب السطح والملاءمة مع الأجزاء المقابلة.

تعتمد الجودة النهائية على هندسة الماكينة وحالة المجاري والخلوص وانحراف عمود الدوران والسلوك الحراري والتثبيت وحالة الأداة وانحرافها وبيانات القطع واستراتيجية المراجع وأجهزة الفحص المعايرة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن والخصائص وأقصى حيز تشغيل والسماحيات والتشطيب والكميات وأحجام الدفعات وقيود التجهيز ومسار الإنتاج الحالي.

يجب أن يشمل الاختيار أبعاد الطاولة وحملها والمشاوير الطولية والعرضية والرأسية ومخروط عمود الدوران ونطاق السرعات ومشوار الجلبة وحركة الرأس والتغذيات والحركة السريعة وقدرة المحرك وشاشة القياس والتبريد والعدد والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة التجارية والموديل ونوع الماكينة وأبعاد الطاولة وحملها والمشوار الطولي والعرضي والرأسي ومخروط عمود الدوران ونطاق سرعاته ومشوار الجلبة وتغذيات عمود الدوران وقدرة المحرك.

يجب أيضا تأكيد دوران الرأس أو ميله ومشوار الرام إن وجد وتغذيات الطاولة والحركة السريعة ودقة التموضع والتكرارية ومحاور شاشة القياس ونوع المجاري والتزييت والتبريد والكهرباء والأبعاد والوزن والأساسات والملحقات المشمولة والحواجز وأجهزة السلامة.

التبريد والرايش والصيانة

قد يتحكم سائل التبريد المناسب في الحرارة ويزيت القطع ويدعم عمر الأداة ويحمل الرايش عندما تتطلب الخامة والعدد ذلك. يجب التحكم في الرايش حول القاطع والشغلة والملزمة والطاولة ومجاري التثبيت والحواجز وأسطح الحركة.

يجب أن تغطي الصيانة الوقائية التزييت وعمود الدوران والجلبة والسيور أو التروس والتغذيات والمسامير والصواميل وشرائح الضبط والمجاري وأقفال المحاور والتبريد والتحكم الكهربائي والحواجز وفحوص هندسة الماكينة.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر دوران القواطع وعمود الدوران والتشابك والرايش الحاد والساخن وكسر الأداة وقذف الشغلة والرفع الثقيل والتثبيت وحركة المحاور ونقاط القرص وسائل التبريد والمناولة اليدوية والمخاطر الكهربائية.

يجب أن تتبع الحواجز وإيقاف الطوارئ وفحوص عمود الدوران والأداة وإجراءات التثبيت ومناطق التجهيز الآمنة وخطة الرفع وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة والأساسات والتسوية ووصول معدات الرفع ومسار الشغلة والكهرباء والتأريض والتبريد والتزييت وتجميع الرايش والإضاءة والتهوية وتخزين العدد ومساحة الفحص ووصول الصيانة وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية وخدمة عمود الدوران والمجاري والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا تناسب ماكينة التفريز الرأسية الثقيلة ذات الركبة تلقائيا كل شغلة أو خامة أو مقاس أو وزن أو هندسة أو سماحية أو تشطيب أو حجم دفعة أو هدف إنتاجي.

قد تكون الفريزة البرجية أو فريزة السرير أو الفريزة العامة أو الأفقية أو مركز التشغيل CNC أو ماكينة التجويف أو المقشطة أو التجليخ أو عملية أخرى أنسب لبعض التطبيقات.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن وخصائص التشغيل والسماحيات والتشطيب والكميات وقيود التجهيز والعدد المتاحة والطاقة المطلوبة.

تراجع السقاري ماشينري حيز التشغيل ومتطلبات الطاولة وعمود الدوران والعدد والتثبيت وتسلسل العمليات والفحص والمرافق والسلامة والعمليات البديلة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
