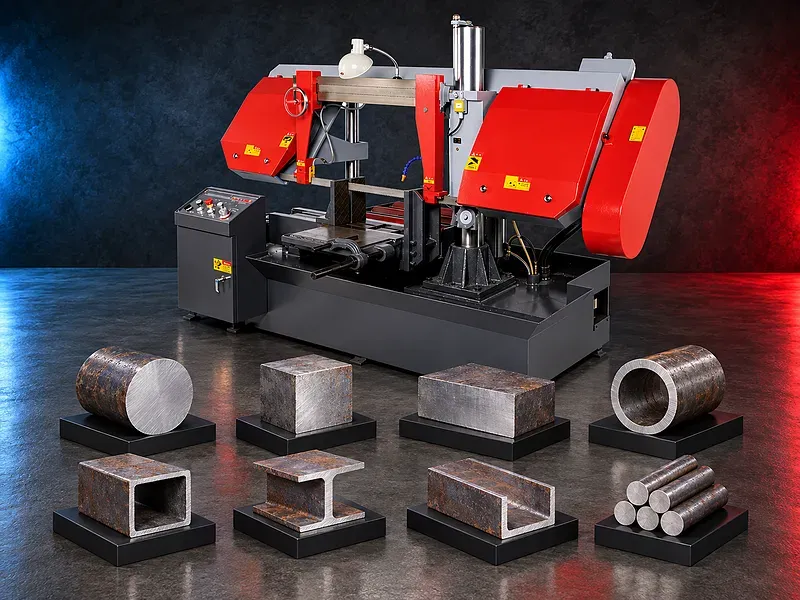

منشار شريطي أفقي للمعادن بعمودين

عملية النشر بالشريط الأفقي

تحرك الماكينة شفرة شريطية مسننة مستمرة حول عجلات وخلال الشغلة بينما يتقدم رأس المنشار بتغذية متحكم فيها. تثبت الملزمة الخامة أثناء القطع ويحمل نظام الدعم الخام قبل الشفرة وبعدها.

يعتمد أداء القطع على الشفرة وخطوة الأسنان وسرعة الشريط وقوة التغذية وسائل التبريد ودعم الشغلة والتثبيت وخصائص الخامة وحالة الماكينة وضبط المشغل.

هيكل التوجيه بعمودين

يتحرك رأس المنشار على عمودين أثناء حركة القطع الرأسية. قد يدعم التصميم الموثق المحاذاة والصلابة للقطع المستقيم المناسب داخل نطاق الشغلات المحدد.

لا يضمن اسم العمودين وحده الدقة أو الإنتاجية. تؤثر هندسة الأعمدة وحالة الموجهات واتزان الرأس وشد الشفرة ومحاذاة العجلات والتحكم في التغذية والأساسات والصيانة وبيانات القطع في النتيجة.

الشغلات المناسبة

قد تشمل الشغلات قضبانا دائرية ومربعة ومستطيلة مصمتة ومواسير وقطاعات إنشائية ومطروقات وبلتات مسبوكة وحزما من الخامة عندما يسمح التثبيت والسعة الموثقان بذلك.

يجب مراجعة كل شغلة من حيث درجة الخامة والصلادة والمقطع وسمك الجدار والشكل غير المنتظم والقشرة والاستقامة والوزن وثبات الحزمة وطول القطع والمناولة الآمنة.

التطبيقات الإنتاجية

قد تشمل التطبيقات تجهيز الخامات للتشغيل والتصنيع واللحام والطرق والمعالجة الحرارية وصناعة العدد والصيانة وتوزيع الصلب والأعمال الإنشائية والإنتاج الهندسي العام.

يجب اختيار الماكينة وفقا للعملية التالية حتى يدعم طول القطع والتعامد والرايش وحالة السطح وبدل التشغيل وتعريف الجزء وتتبع الخامة مسار الإنتاج الكامل.

تثبيت الخامة ودعمها

يجب أن تثبت الملزمة ونظام الدعم الخامة بأمان دون حركة أو دوران أو تشوه زائد أو انهيار للحزمة. قد تحتاج القطاعات المجوفة ورقيقة الجدار إلى ضغط تثبيت مختلف عن الخامات المصمتة.

قد تكون طاولات الرول ودعامات الدخول والخروج وكلابات الحزم والتثبيت العلوي ومحددات الطول والسيور ومعدات الرفع مطلوبة وفقا لطول الشغلة ووزنها وشكلها وحجم الدفعة وخطة الأتمتة.

اختيار الشفرة

يجب اختيار خامة الشفرة وعرضها وسمكها وشكل الأسنان وخطوتها وزاوية القطع وتوزيع الأسنان وفقا لخامة الشغلة وصلادتها ومقطعها وحالتها المصمتة أو المجوفة وترتيب الحزمة ومواصفات الماكينة.

قد يؤدي دخول عدد قليل جدا أو كبير جدا من الأسنان في القطع إلى تقليل عمر الشفرة أو ثبات العملية. يجب مطابقة توصيات مورد الشفرة والشركة المصنعة للماكينة مع التطبيق الفعلي.

سرعة الشفرة والتحكم في التغذية

يجب أن تناسب سرعة الشفرة وتغذية الرأس الخامة والمقطع. قد تؤدي السرعة أو التغذية الزائدة إلى تلف الأسنان أو الحرارة أو انحراف القطع أو خشونة السطح أو كسر الشفرة، بينما قد تقلل الإعدادات المنخفضة جدا الإنتاج وتؤثر في حمل الأسنان.

ترتبط السرعات وطريقة التحكم في التغذية والوظائف الهيدروليكية والتحكم في الضغط والحساسات وخصائص الضبط الآلي بالموديل المحدد وتحتاج إلى تحقق.

جودة القطع والفحص

قد تشمل خطة القبول طول الجزء والتعامد والانحراف الزاوي وحالة السطح والرايش وآثار الأسنان وانحراف الشفرة وبدل التشغيل وتشوه القطاعات المجوفة.

تعتمد جودة القطع النهائي على حالة الشفرة وشدها ومحاذاة الموجهات وحالة العجلات والتثبيت والدعم والتغذية والتبريد وتغيرات الخامة وهندسة الماكينة وطريقة القياس.

التبريد وإزالة الرايش وتنظيف الشفرة

قد يساعد سائل التبريد المناسب على التحكم في الحرارة وتزييت منطقة القطع وحمل الرايش ودعم عمر الشفرة عندما تتطلب الخامة ونظام الشفرة ذلك.

يجب اختيار وصيانة فرش تنظيف الشفرة والسيور والصواني والترشيح وتركيز سائل التبريد وتنظيف الخزان والتحكم في الرذاذ ونظافة الموقع وفقا لحجم الرايش والخامة المتوقعة.

التشغيل اليدوي ونصف الآلي والآلي

قد تستخدم الماكينة، وفقا للموديل الموثق، تموضعا يدويا للخامة أو دورات قطع نصف آلية أو ملازم تعمل بالطاقة أو تغذية آلية أو تحكما في الأطوال المتكررة أو تثبيت حزم أو سيورا أو عدادات إنتاج.

يجب اختيار الأتمتة من مزيج الأجزاء وحجم الدفعة وأطوال القطع المطلوبة واستراتيجية البواقي ووزن الخامة وتوفر المشغلين ونظام الورديات واحتياجات الفحص والتتبع.

القيمة الإنتاجية المحتملة

قد يجهز المنشار المناسب أطوالا متكررة من الخام باستخدام تثبيت وحركة شفرة وتغذية متحكم فيها. ويمكن أن يدعم ذلك تدفقا منتظما للبلانكات إلى التشغيل أو التصنيع أو العمليات اللاحقة.

يعتمد زمن القطع وعمر الشفرة واحتياج العمالة وفقد الخامة واستغلال البواقي وتكلفة القطع والإنتاج على التطبيق والشفرة والتجهيز والتحميل والأتمتة والصيانة ومعايير القبول.

كيفية اختيار الماكينة الصحيحة

يلزم توفير درجات الخامات والصلادة وأشكال المقاطع وأقصى وأقل أبعاد وسماكات الجدران وأطوال الخام والأوزان ومقاسات الحزم وأطوال القطع والسماحيات والكميات وأحجام الدفعات ونظام الورديات والطاقة المطلوبة.

يجب أن يشمل الاختيار سعة القطع الدائرية والمستطيلة والحزم ومقاس الشفرة وقدرة المحرك وسرعة الشريط ونظام التغذية وتكوين الملزمة وأقل طول للبواقي والتحميل وطاولات الرول والسيور والتبريد وإزالة الرايش والحواجز والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة التجارية والموديل ونوع الماكينة وسعة القطع الدائرية والمستطيلة والحزم وأقل طول قطع وطول البواقي وأبعاد الشفرة ونطاق سرعتها وطريقة التغذية وقدرة المحرك الرئيسي.

يجب أيضا تأكيد نوع الملزمة ونطاق التثبيت والنظام الهيدروليكي وشد الشفرة وموجهاتها ومقاس العجلات والتبريد وناقل الرايش ومشوار تغذية الخامة ودقة الأطوال المتكررة والكهرباء والأبعاد والوزن والأساسات والحواجز وأجهزة السلامة وظروف الاختبار.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر حركة الشفرة وكسرها ونقاط القرص والسحق والملازم وسقوط الخامة ودوران القضبان والرفع الثقيل والحواف الحادة والرايش الساخن وسائل التبريد وحركة التغذية الآلية والمخاطر الكهربائية أو الهيدروليكية.

يجب أن تتبع الحواجز وأغطية الشفرة ومراقبة الأبواب وإيقاف الطوارئ ودعامات الخامة وإجراءات الرفع وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة مستندات الماكينة المعتمدة ومتطلبات الموقع.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة والأساسات والتسوية وتخزين الخامة ووصول التحميل وطاولات الرول ومساحة الخروج ومعدات الرفع والكهرباء والتأريض والتبريد وتجميع الرايش والتهوية والإضاءة ووصول الصيانة وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية والعناية بموجهات الشفرة وخدمة الهيدروليك والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا يناسب المنشار الشريطي الأفقي ذو العمودين تلقائيا كل خامة أو صلادة أو مقطع أو سماحية أو تشطيب أو زاوية أو طول قطع أو حجم إنتاج.

قد يكون المنشار الدائري البارد أو المنشار الكاشط أو المنشار الشريطي الرأسي أو منشار الزوايا أو منشار الكربيد أو الليزر أو البلازما أو الأكسجين أو المقص أو التشغيل أنسب لبعض التطبيقات.

المراجعة الفنية والخطوة التالية

أرسل بيانات الخام والبلانك النهائي موضحا الخامة والصلادة والمقطع والأبعاد وسمك الجدار والطول والوزن ومقاس الحزمة وسماحية القطع والكميات ونظام الورديات والعملية اللاحقة والطاقة المطلوبة.

تراجع السقاري ماشينري تطبيق القطع والسعة واستراتيجية الشفرة والتثبيت والدعم والتغذية والتحكم في الرايش والمرافق ومتطلبات السلامة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
