ماكينات التجليخ الأسطواني

مبدأ التجليخ الأسطواني

تدور الشغلة حول محورها بينما يزيل حجر التجليخ كميات صغيرة ومحكومة من الخامة. وتنتج الحركة النسبية بين رأس الحجر ورأس الشغلة والطاولة القطر أو الطول أو الكتف أو الشكل المطلوب.

تعتمد جودة الجزء على هندسة الماكينة وحالة أعمدة الدوران ومحاذاة المراكز أو الظرف واتزان الحجر وتسويته والتثبيت والتبريد وتوزيع سماحية التشغيل وإعدادات الدورة والاستقرار الحراري والفحص.

عمليات التجليخ المحتملة

قد تشمل العمليات التجليخ الخارجي الطولي والغاطس والأكتاف والدرجات والمخاريط وأعناق الأعمدة وبعض الأشكال عندما يدعمها الموديل والحجر ونظام التسوية الموثق.

قد يحتاج التجليخ الداخلي إلى عمود دوران داخلي مخصص وحجر بسرعة مناسبة وإمكانية وصول كافية. كما تعتمد عملية تجليخ الوجوه أو الخصائص الأخرى على تجهيز الماكينة المحدد.

المكونات والقطاعات المناسبة

قد تشمل المكونات الأعمدة والمحاور وأعمدة الدوران والبنز والرولات والجلب ومواضع البلي وأجزاء الهيدروليك ومكونات العدد وقطع الإصلاح وغيرها من الشغلات الدورانية داخل حيز الماكينة الموثق.

قد تخدم التطبيقات الصيانة وغرف العدد والسيارات والهندسة العامة والمضخات والمحركات وصناعة التروس ودعم أعمال القوالب وقطاعات أخرى بعد المراجعة الفنية للقطعة.

التجهيزات اليدوية وCNC

قد تناسب الماكينات اليدوية الإصلاح وغرف العدد والتدريب والأعمال المتنوعة قليلة الكمية التي يتحكم فيها المشغل في التجهيز والتغذيات والقياس. وقد تدعم الحركات الهيدروليكية أو الآلية دورات متكررة وفقا للموديل.

قد تعمل ماكينات CNC على أتمتة المحاور والدورات وتسوية الحجر والتعويض والقياس وبرامج الأجزاء المتكررة. تحتاج المحاور ووظائف البرنامج والقياس والأتمتة إلى تأكيد من مستندات الموديل المعتمدة.

هيكل الماكينة والمحاذاة

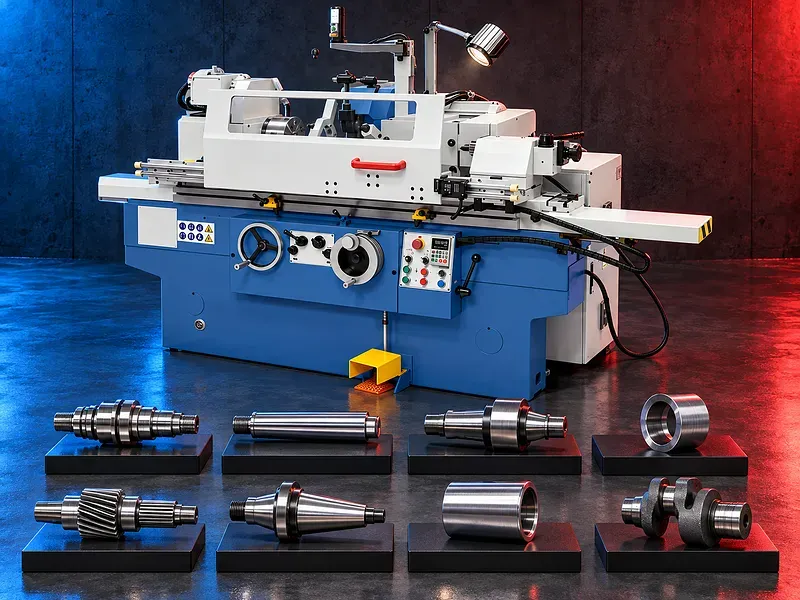

تكون الفرشة والطاولة ورأس الحجر ورأس الشغلة والغراب المتحرك والموجهات وأنظمة عمود الدوران السلسلة الإنشائية والهندسية للعملية. تؤثر الصلابة والاستقامة والمحاذاة والتحكم في الاهتزاز والتزييت والسلوك الحراري في النتيجة.

لا يثبت حجم الماكينة أو كتلتها وحدهما السعة أو الدقة. يجب مراجعة الأساس والتسوية ومحاذاة المراكز وحالة أعمدة الدوران وتصميم الموجهات والتآكل والصيانة.

التثبيت بين المراكز

يمكن للتجليخ بين المراكز تحديد محور الجزء من فتحات مراكز مجهزة ودعم الوصول المتكرر للأقطار الخارجية. تؤثر حالة المراكز وتزييتها وطريقة الإدارة والتحديد المحوري في الدقة والسلامة.

يجب أن تناسب فتحات المراكز الحمل والشكل والنتيجة المطلوبة. ويمكن للمراكز التالفة أو غير الصحيحة أو الملوثة أن تسبب انحرافا أو مخروطية أو اهتزازا أو عيوبا في السطح.

التثبيت بالظرف والكوليت والجيجات

يمكن استخدام ظرف أو كوليت أو ماندرل أو طبق تثبيت أو مسند ثابت أو جيج خاص عندما يناسب الجزء والعملية. يجب أن يتحكم التجهيز في الموقع وقوة القبض والتشوه والبروز والوصول إلى الأسطح المطلوب تجليخها.

تحتاج الأجزاء رقيقة الجدار أو الطويلة أو المرنة أو اللامركزية أو غير المنتظمة إلى مراجعة خاصة للدعم والانحراف والاتزان ومخاطر التصادم. ويجب إدراج دقة التثبيت في خطة الفحص.

حجر التجليخ والتسوية والاتزان

يجب أن يناسب نوع الحبيبات وحجمها ودرجة الحجر وبنيته ورابطه ومقاسه وسرعته المسموح بها خامة الشغلة وصلادتها وكمية الإزالة والتشطيب ومساحة التلامس وقدرة الماكينة والتبريد وطريقة التسوية.

تعيد التسوية قدرة الحجر على القطع وشكله بينما يقلل الاتزان الاهتزاز. ويمكن للاختيار أو التركيب أو التسوية أو الاتزان غير الصحيح أن يسبب الحرق أو الاهتزاز أو سوء التشطيب أو التآكل السريع أو التشغيل غير الآمن أو خطأ الأبعاد.

التبريد والتحكم الحراري

يمكن لسائل التجليخ المناسب التحكم في الحرارة وتزييت منطقة التلامس وطرد المخلفات ودعم أداء الحجر وحماية سلامة السطح. يجب أن يناسب النوع والتركيز والترشيح والتدفق والاتجاه ودرجة الحرارة والصيانة العملية.

قد يساهم ضعف وصول السائل أو تلوثه في الحرق وانسداد الحجر وانحراف الأبعاد والتآكل والمخاطر الصحية وقصر عمر الحجر. ويجب إدراج التحكم في الرذاذ والإدارة الآمنة للسوائل ضمن تخطيط الموقع.

الدقة وتشطيب السطح والفحص

قد يشمل القبول القطر والطول والاستدارة والأسطوانية والاستقامة والمخروطية والتركيز والانحراف وموقع الكتف وخشونة السطح وفقا للرسم.

يجب تحديد طريقة القياس ومرجع الجزء ودرجة الحرارة والنظافة والأجهزة المعايرة وما إذا كان القياس على الماكينة أو خارجها قبل الإنتاج.

كيفية اختيار الماكينة الصحيحة

يجب توفير رسم الجزء والخامة والصلادة والحالة الأولية وأكبر وأصغر قطر والطول والوزن وبيانات المراكز والأسطح المطلوب تجليخها وسماحية التشغيل والدقة والتشطيب والكمية وحجم الدفعة والإنتاج المطلوب.

يجب أن يشمل الاختيار القطر فوق الفرشة والمسافة بين المراكز وأقصى قطر وطول ووزن للتجليخ ومقاس الحجر وبيانات عمود الحجر ورأس الشغلة ومشوار الطاولة والتغذيات ووظائف المخروط والتجليخ الداخلي والتسوية والقياس والتحكم والتبريد والترشيح والمرافق والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة والموديل ونوع الماكينة وقطر وطول التجليخ والمسافة بين المراكز ووزن الشغلة ومشوار الطاولة وأبعاد الحجر وسرعة عمود الحجر وقدرته وسرعة رأس الشغلة والتغذيات ونظام التحكم.

يجب أيضا تأكيد دوران رأس الشغلة ورأس الحجر والغراب المتحرك والمراكز وتجهيز التجليخ الداخلي والتسوية والاتزان والقياس والتبريد والترشيح والتزييت ومعيار اختبار الدقة والكهرباء والأبعاد والوزن والأساس والحواجز وأجهزة السلامة والخيارات.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر تلف الحجر أو انفجاره ودوران الشغلة والتشابك وكلب الإدارة ومفاتيح الظرف وقذف الأجزاء والشرر والمخلفات ونقاط القرص وحركة الطاولة ورذاذ التبريد والضوضاء والرفع والمخاطر الكهربائية.

يجب أن تتبع فحوص الحجر والسرعة المسموح بها والفلانشات الصحيحة والحواجز والتركيب والاتزان والتسوية والفحوص الآمنة وثبات الشغلة وإيقاف الطوارئ وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب والصيانة ودعم دورة الحياة

يجب أن تشمل خطة الموقع قدرة الأرضية أو الأساس والتسوية ومسار الرفع والكهرباء والتأريض والتبريد والترشيح واستخلاص الرذاذ والصرف والإضاءة والتهوية وتخزين الأحجار ومساحة الفحص ووصول الصيانة.

يجب أن تغطي الصيانة الوقائية التزييت والموجهات وأعمدة الدوران والمراكز والغراب المتحرك وأنظمة الإدارة والتغذيات والهيدروليك والتبريد والترشيح والتحكم والحواجز والهندسة والمحاذاة. يحتاج نطاق التوريد والتدريب وقطع الغيار والضمان والخدمة إلى اعتماد.

القيود والعمليات البديلة

لا تناسب ماكينة التجليخ الأسطواني تلقائيا كل خامة أو شكل أو قطر أو طول أو وزن أو دقة أو تشطيب أو سماحية تشغيل أو دورة تشغيل أو هدف إنتاجي. قد تحد مرونة الجزء والأسطح المتقطعة والإجهادات والحرارة والتثبيت من العملية.

قد يكون التجليخ بدون مراكز أو الداخلي أو السطحي أو الخراطة الصلبة أو التشطيب الفائق أو الهونينج أو الصقل الدقيق أو عملية أخرى أنسب وفقا للسطح ومتطلبات الإنتاج.

المراجعة الفنية والخطوة التالية

أرسل رسم الجزء موضحا الخامة والصلادة والأبعاد والوزن وتفاصيل المراكز والأسطح المطلوب تجليخها وسماحية التشغيل والدقة والتشطيب والكميات ونمط التشغيل والطريقة الحالية والفحص والإنتاج المطلوب.

تراجع السقاري ماشينري طريقة التجليخ وحيز الماكينة والمراكز والتثبيت ومتطلبات الحجر وأعمدة الدوران والتسوية والتبريد والترشيح والفحص والمرافق والسلامة والعمليات البديلة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
