خراطة وتسوية يدوية للخدمة الشاقة للأجزاء كبيرة القطر

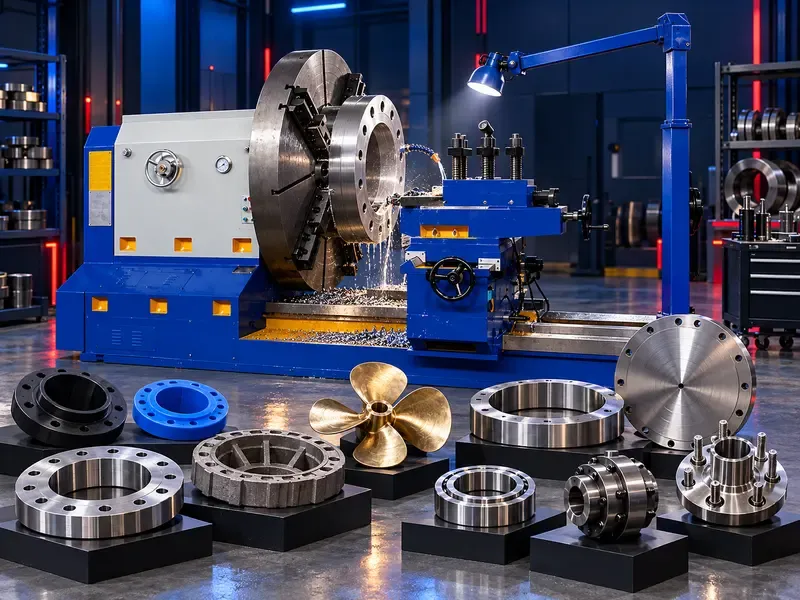

مخرطة تقليدية لخراطة وتسوية الفلانشات والأجزاء كبيرة القطر
مخرطة أفقية تقليدية للخدمة الشاقة مصممة لخراطة وتسوية وتخديد وتجويف الشغلات الدورانية كبيرة القطر وقصيرة الطول، مثل فلانشات الصلب وHDPE والحلقات والأقراص والصمامات وقوالب الإطارات وبعض مكونات أحواض بناء السفن.
تم تصميم مخرطة الفلانشات التقليدية لتشغيل الشغلات الدائرية كبيرة القطر التي قد لا يكون تصميم المخرطة التقليدية طويلة الفرش هو الأنسب لها. وتعرف هذه الفئة أيضًا باسم Flange Turning Lathe أو Facing Lathe أو Face Lathe أو Floor-Type Face Lathe. يمكن للماكينة تنفيذ تسوية الأوجه، وخراطة الأقطار الخارجية، والتجويف الداخلي، والتخديد، وتشغيل الأسطح الأسطوانية والمخروطية على الشغلات المناسبة. وتستخدم في التشغيل الخشن والتشطيب باستخدام عدد HSS أو Carbide المناسبة للخامة وظروف القطع. تشمل الشغلات النموذجية فلانشات HDPE والصلب، والصمامات والجلب، والحلقات والأقراص، والأجزاء المشابهة للفلاي ويل، وقوالب الإطارات، وأغطية المحركات وغيرها من الأجزاء الدورانية كبيرة القطر وقصيرة الطول. طبقًا للتجهيز المختار، يمكن استخدام Faceplate كبير أو ظرف ثقيل بفكوك مستقلة أو تجهيز تثبيت خاص. كما يمكن تجهيز بعض التكوينات بنظام DRO للمساعدة في القياس والتحكم في الأبعاد أثناء التشغيل اليدوي.
عمليات التشغيل
- تسوية أوجه الفلانشات
- خراطة الأقطار الخارجية
- التجويف الداخلي
- التخديد
- الخراطة الأسطوانية
- تشغيل الأسطح المخروطية
- تشغيل الأوجه النهائية
- التشغيل الخشن والتشطيب للحلقات والأقراص كبيرة القطر
هيكل وتصميم الماكينة
- تصميم مخرطة أفقية تقليدية / Floor-Type Face Lathe للخدمة الشاقة
- فرش ومرشدات ذات صلابة مناسبة للشغلات كبيرة القطر
- تجهيز تثبيت كبير للأقراص والحلقات والفلانشات
- تشغيل تقليدي يدوي
- إمكانية DRO حسب مواصفات وتجهيز الماكينة
- تروس مجلخة بدقة وفق وصف مجموعة الماكينات المقدمة
- مرشدات مقساة وأغطية حماية وفق وصف مجموعة الماكينات المقدمة
نطاق المقاسات المتاح
يمكن تجهيز هذه الفئة لتناسب أقطارًا مختلفة للشغلات، ويغطي النطاق التمثيلي للمخارط التقليدية الخاصة بالفلانشات تقريبًا:
- قطر تشغيل تقريبي من Ø1,000 إلى Ø2,600 مم أو أكبر حسب التجهيز
- طول الشغلة يكون عادة مناسبًا للأجزاء قصيرة الطول وكبيرة القطر، ويجب تأكيد السعة الفعلية
- قطر وتجهيز الظرف أو Faceplate يتم اختياره طبقًا لمقاس ووزن الشغلة
- سرعة عمود الدوران وقدرة الموتور ومعدلات التغذية تختلف حسب التجهيز
يتم تحديد السعة النهائية بعد مراجعة رسم الشغلة والقطر الخارجي والسمك أو الطول والوزن والخامة وعمليات التشغيل المطلوبة.
خيارات تثبيت الشغلة
- Faceplate كبير القطر
- ظرف مستقل 4 فكوك في التجهيزات المناسبة
- ظرف ثقيل متعدد الفكوك المستقلة في التجهيزات المناسبة
- تجهيزات تثبيت خاصة للشغلات غير القياسية
يمكن استخدام ظرف ثقيل مستقل 8 فكوك في بعض تجهيزات مخارط الفلانشات الكبيرة، لكنه ليس تجهيزًا ثابتًا لكل ماكينة ويجب تحديده طبقًا للشغلة.
الخامات المناسبة
- الصلب الكربوني ودرجات الصلب المناسبة
- الحديد الزهر
- المطروقات
- المعادن غير الحديدية طبقًا للعدة وظروف القطع
- فلانشات HDPE مع اختيار العدة وإعداد التشغيل المناسب
الشغلات النموذجية
- فلانشات الصلب
- فلانشات HDPE
- مكونات الصمامات والجلب
- الحلقات
- الأقراص والأجزاء الدائرية المسطحة
- قوالب الإطارات
- الفلاي ويل والأجزاء الدائرية الكبيرة
- أغطية المحركات
- بعض مكونات المراوح البحرية أو الشغلات الدورانية الخاصة بأحواض السفن حسب المقاس والتجهيز
التطبيقات الصناعية
- تصنيع وإصلاح الفلانشات
- تصنيع وصيانة الصمامات
- أحواض بناء وإصلاح السفن
- الطاقة ومحطات القوى
- معدات البترول والصناعات الكيميائية
- التعدين والهندسة الثقيلة
- السكك الحديدية والنقل
- السيارات وتصنيع الماكينات
- ورش التشغيل الميكانيكي الثقيل
لماذا تستخدم مخرطة Face / Flange Lathe؟
- مصممة للشغلات كبيرة القطر وقصيرة الطول نسبيًا
- توفر وصولًا مناسبًا لعمليات تسوية الوجه وخراطة القطر
- تدعم تجهيزات تثبيت ثقيلة للأقراص والحلقات والفلانشات
- التشغيل التقليدي مناسب للتطبيقات التي تتطلب مرونة التشغيل اليدوي
- يمكن أن يساعد DRO في التحكم بالأبعاد في التجهيزات المزودة به
كيف تختار الماكينة المناسبة؟
- حدد أكبر وأصغر قطر خارجي للشغلة.
- حدد سمك/طول الشغلة وأقصى وزن.
- أرسل رسم الشغلة والأبعاد النهائية المطلوبة.
- حدد الخامة: صلب، زهر، معدن غير حديدي، HDPE أو غيرها.
- حدد العمليات: تسوية، خراطة خارجية، تجويف، تخديد، مخروط أو غيرها.
- حدد نوع الظرف أو Faceplate أو التثبيت الخاص المطلوب.
- حدد متطلبات سرعة عمود الدوران ونوع عدة القطع.
- حدد إذا كان DRO مطلوبًا.
- أكد مصدر الكهرباء ومساحة التركيب وطريقة مناولة الشغلة.
البيانات المطلوبة لطلب عرض سعر
- رسم الشغلة
- أكبر وأصغر قطر خارجي
- سمك أو طول الشغلة
- أقصى وزن للشغلة
- نوع الخامة
- عمليات التشغيل المطلوبة
- التفاوتات وخشونة السطح المطلوبة
- طريقة تثبيت الشغلة
- DRO أو الملحقات المطلوبة
- معدل أو كمية الإنتاج المتوقعة
أسئلة تُطرح علينا
ما هي مخرطة الفلانشات التقليدية؟
هي مخرطة تقليدية مخصصة أساسًا للشغلات الدورانية كبيرة القطر وقصيرة الطول مثل الفلانشات والحلقات والأقراص ومكونات الصمامات.
ما العمليات التي يمكن تنفيذها؟
حسب التجهيز والعدة يمكن تنفيذ تسوية الأوجه، والخراطة الخارجية، والتجويف الداخلي، والتخديد، والخراطة الأسطوانية والمخروطية.
هل يمكن تشغيل فلانشات الصلب وHDPE؟
البيانات المقدمة تشمل تطبيقات فلانشات الصلب وHDPE، مع ضرورة اختيار عدة القطع والسرعة وإعداد التشغيل المناسب لكل خامة.
ما نطاق الأقطار المتاح؟
النطاق التمثيلي يقارب Ø1,000 إلى Ø2,600 مم أو أكبر حسب تجهيز الماكينة.
هل هذه الماكينة CNC؟
هذه الصفحة للمخرطة التقليدية اليدوية. مخارط الفلانشات CNC يتم عرضها كفئة منتج منفصلة.
هل يمكن تجهيزها بـDRO؟
يمكن توفير DRO في التجهيزات المناسبة للمساعدة في القياس وتحديد الأبعاد أثناء التشغيل اليدوي.
هل كل ماكينة مزودة بظرف 8 فكوك؟
لا. نوع التثبيت يختلف حسب التجهيز، ويمكن استخدام ظرف ثقيل مستقل 8 فكوك في بعض تطبيقات الفلانشات الكبيرة عند طلبه وتأكيده.
ما البيانات المطلوبة لاختيار الماكينة؟
رسم الشغلة والقطر والسمك أو الطول والوزن والخامة وعمليات التشغيل والتفاوتات وطريقة التثبيت المطلوبة.
