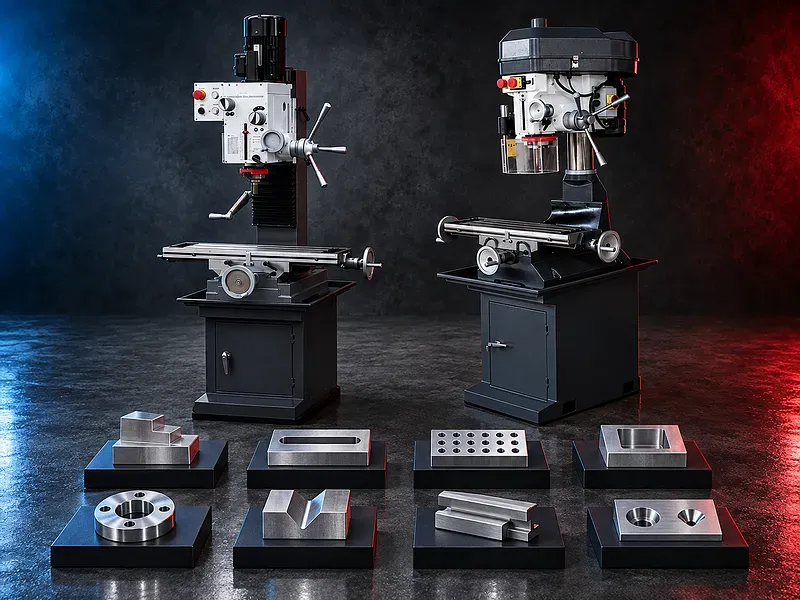

ماكينات مدمجة للتفريز والتثقيب

مفهوم الجمع بين التفريز والتثقيب

يدير عمود الدوران الرأسي البنط والفرايز والأدوات الأخرى المتوافقة، بينما تضع الطاولة الشغلة على المحاور المدعومة. قد توفر الجلبة حركة رأسية قصيرة للتثقيب وبعض مهام التشغيل الخفيف.

ترتبط بنية الماكينة والعمود وحركة الرأس ومشاوير الطاولة ووظائف الجلبة ونظام التغذية وخيارات التحكم أو العرض بالموديل المحدد.

عمليات التثقيب المحتملة

قد تشمل العمليات بنط التمركز والتثقيب والتوسيع الدقيق والتجويف المدرج والشطف وتسوية موضع رأس المسمار وبعض أعمال القلاوظ أو التجويف الخفيف عندما تدعمها الماكينة وعمود الدوران والتغذيات والعدد والصلابة الموثقة.

يجب مراجعة كل ثقب من حيث الخامة وحالة البداية والقطر والعمق والسماحيات والتشطيب وواجهة الأداة والسرعة والتغذية والتبريد وخروج الرايش والفحص.

عمليات التفريز المحتملة

قد تشمل العمليات تفريز الأسطح الخفيف والتفريز الطرفي والمجاري ومجاري المفاتيح والأكتاف والدرجات والجيوب الضحلة وبعض الأعمال المائلة عندما يدعمها الرأس والطاولة والعدد والتجهيز.

يجب أن يظل عرض القطع وعمقه وتعشيق الأداة وبروزها والتثبيت وخلوص الرايش وحمل عمود الدوران وتغذية الطاولة والسماحيات والتشطيب داخل حدود الماكينة الموثقة.

الشغلات والتطبيقات المناسبة

قد تشمل الشغلات الحوامل والألواح والبلوكات والجيجات ومكونات العدد وأجزاء النماذج وقطع الإصلاح ومكونات الأجهزة وقطع الصيانة والأجزاء الأخرى داخل حيز الطاولة والمشاوير الموثق.

قد تشمل التطبيقات ورش الصيانة ومراكز التدريب وغرف العدد وتطوير النماذج الأولية والمعامل التعليمية والمشروعات الهندسية الصغيرة والقطع الفردية وأعمال الدفعات الصغيرة الخفيفة.

المساحة المدمجة وتخطيط الورشة

قد تقلل الماكينة المدمجة مساحة الأرضية المطلوبة وتضع وظيفتي التثقيب والتفريز في محطة واحدة. وقد يناسب ذلك الورش ذات المساحة المحدودة أو المهام المتنوعة قليلة الكمية.

يحتاج التركيب الكامل إلى مساحة للقاعدة أو المنضدة ووصول المشغل وحركة الطاولة والعدد ومناولة الشغلة والحواجز والكهرباء وصواني التبريد أو الرايش والتنظيف والصيانة.

هيكل الماكينة والصلابة

تحدد بنية العمود والقاعدة والرأس والطاولة والسرج والموجهات وعمود الدوران ونظام الحركة استجابة الماكينة لأحمال القطع. لا يثبت المظهر الأثقل أو الأكبر وحده الصلابة أو السعة أو الدقة.

تؤثر صلابة الأساس أو المنضدة والتثبيت والتسوية وضبط الموجهات والتزييت وحالة عمود الدوران وقفل الرأس وأقفال الطاولة والتثبيت وبروز الأداة وبيانات القطع في النتيجة.

حركة الطاولة والتجهيز

توفر طاولة التشغيل عادة التموضع الطولي والعرضي، بينما قد يأتي التموضع الرأسي من الرأس أو العمود أو الركبة أو ترتيب آخر وفقا للموديل الموثق.

يجب أن يتحكم التجهيز في مشوار الطاولة وحملها والبروز والخلوص وأقفال المحاور ووصول القاطع وخلوص عمود الدوران وارتفاع الشغلة ونقل المراجع ومخاطر التصادم وتدفق الرايش وإتاحة الفحص.

عمود الدوران والرأس والجلبة

يحمل عمود الدوران الرأسي البنط وقواطع التفريز والحوامل والظرف والكوليت والمهايئات المتوافقة. قد توفر الجلبة تغذية يدوية أو آلية وفقا للماكينة الموثقة.

تحتاج مخروط عمود الدوران ونطاق السرعات وقدرة المحرك والعزم ومشوار الجلبة وقطرها ونطاق التغذية وميل الرأس وارتفاعه ومحددات العمق ووظائف القلاوظ والفرملة إلى تحقق من الموديل.

العدد وتثبيت الشغلة

قد تشمل العدد ظروف البنط والكوليت وحوامل الفرايز والفرايز الطرفية وقواطع الوجه والمجاري والبنط والريمرات وأدوات الشطف والتجويف المدرج والقلاوظ ورؤوس التجويف والمهايئات المتوافقة مع عمود الدوران ونمط التشغيل.

قد تشمل وسائل التثبيت الملازم المدمجة والكلابات والموازيات والزوايا والطاولات الدوارة والجيجات والدعامات المختارة وفقا لشكل المكون وخطة المراجع وقوة القطع وحمل الطاولة وطريقة الفحص.

السرعات والتغذيات واستراتيجية القطع

يجب أن تناسب سرعة عمود الدوران والتغذية وعمق القطع وعرضه وتعشيق الأداة والتبريد وتسلسل التمريرات الخامة والأداة وصلابة الماكينة والقدرة المتاحة والتشطيب وتوصيات مورد الأداة.

قد تحتاج الماكينات المدمجة إلى قطع أخف وتحكم في بروز الأداة. يمكن أن يقلل الحمل الزائد أو ضعف التثبيت أو ضعف قفل الرأس أو انحشار الرايش من عمر الأداة والتشطيب والدقة والسلامة.

شاشة القياس وخيارات التحكم

قد تتم قراءة الموضع من تدريج الطارات أو مساطر رقمية أو شاشة قياس رقمية أو ترتيب تحكم آخر وفقا للموديل الموثق. وقد تتوفر أيضا تغذية آلية للطاولة أو عرض للسرعة في بعض الإصدارات.

لا تساوي دقة عرض الشاشة دقة التشغيل. تظل هندسة الماكينة والخلوص وتركيب المساطر وضبط المراجع وانحراف الأداة والتأثيرات الحرارية والتجهيز والفحص عوامل مهمة.

الدقة والفحص

قد تشمل خطة القبول قطر الثقوب ومواضعها وعمقها والاستواء والاستقامة والتوازي والتعامد وعرض وعمق المجرى وأبعاد الجيوب والخصائص المائلة وتشطيب السطح والملاءمة مع الأجزاء المقابلة.

تعتمد الجودة النهائية على هندسة الماكينة وحالة الموجهات والخلوص وانحراف عمود الدوران ومحاذاة الرأس والسلوك الحراري والتثبيت وحالة الأداة وبيانات القطع واستراتيجية المراجع وأجهزة الفحص المعايرة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن وبيانات الثقوب وخصائص التفريز وحيز التشغيل والسماحيات والتشطيب والكميات وأحجام الدفعات وقيود التجهيز ونمط التشغيل والطاقة المطلوبة.

يجب أن يشمل الاختيار أبعاد الطاولة وحملها والمشاوير الطولية والعرضية والرأسية ومخروط عمود الدوران ونطاق السرعات ومشوار الجلبة والتغذيات وقدرة المحرك وحركة الرأس وسعة التثقيب والتفريز وشاشة القياس والتغذية الآلية والتبريد والعدد والقاعدة والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة التجارية والموديل ونوع الماكينة وسعة التثقيب حسب الخامة وظروف الاختبار وسعة التفريز وأبعاد الطاولة وحملها والمشوار الطولي والعرضي والرأسي ومخروط عمود الدوران ونطاق السرعات ومشوار الجلبة والتغذيات وقدرة المحرك.

يجب أيضا تأكيد ميل الرأس أو حركته والمسافة من عمود الدوران إلى الطاولة والعمود وشاشة القياس والتغذية الآلية ودقة التموضع والتكرارية ونوع الموجهات والتزييت والتبريد والكهرباء والأبعاد والوزن والقاعدة والأساسات أو التثبيت والملحقات والحواجز وأجهزة السلامة.

التبريد والرايش والصيانة

قد يتحكم سائل التبريد المناسب في الحرارة ويزيت القطع ويدعم عمر الأداة ويحمل الرايش عندما تتطلب الخامة والعدد ذلك. يجب التحكم في الرايش حول القاطع والشغلة والملزمة والطاولة ومجاري التثبيت والعمود والحواجز والمكونات الكهربائية.

يجب أن تغطي الصيانة الوقائية التزييت وعمود الدوران والجلبة والسيور أو التروس والتغذيات والمسامير والصواميل وشرائح الضبط والموجهات وأقفال الرأس والطاولة والتبريد والتحكم الكهربائي والحواجز وفحوص المحاذاة الدورية.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر دوران العدد وعمود الدوران والتشابك والرايش الحاد والساخن وكسر الأداة وقذف الشغلة ومفاتيح الظرف المتروكة والتثبيت وحركة المحاور ونقاط القرص وسائل التبريد والمناولة اليدوية والمخاطر الكهربائية.

يجب أن تتبع الحواجز وإيقاف الطوارئ وفحوص عمود الدوران والأداة والتحكم في مفتاح الظرف وإجراءات التثبيت ومناطق التجهيز الآمنة وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة والقاعدة وصلابة المنضدة أو الأساس والتسوية ووصول الرفع والكهرباء والتأريض والتبريد والتزييت وتجميع الرايش والإضاءة والتهوية وتخزين العدد ومساحة الفحص ووصول الصيانة وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية وخدمة عمود الدوران والموجهات ونظام الحركة والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا تناسب ماكينة التفريز والتثقيب المدمجة تلقائيا كل شغلة أو خامة أو مقاس أو وزن أو هندسة أو سماحية أو تشطيب أو دورة تشغيل أو حجم دفعة أو هدف إنتاجي.

قد يكون المثقاب المكتبي أو القائم أو الفريزة البرجية أو ذات الركبة أو فريزة السرير أو مركز التشغيل CNC أو ماكينة التجويف أو عملية أخرى أنسب للمكونات الأكبر أو القطع الأثقل أو الهندسة المعقدة أو السماحيات الأدق أو الأتمتة أو الإنتاج الأعلى.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات موضحا الخامة والصلادة والأبعاد والوزن وخصائص الثقوب والتفريز والسماحيات والتشطيب والكميات وقيود التجهيز والعدد المتاحة ونمط التشغيل والطاقة المطلوبة.

تراجع السقاري ماشينري حيز التشغيل ومتطلبات الطاولة وعمود الدوران والعدد والتثبيت وتسلسل العمليات والفحص والمرافق والسلامة والعمليات البديلة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة
