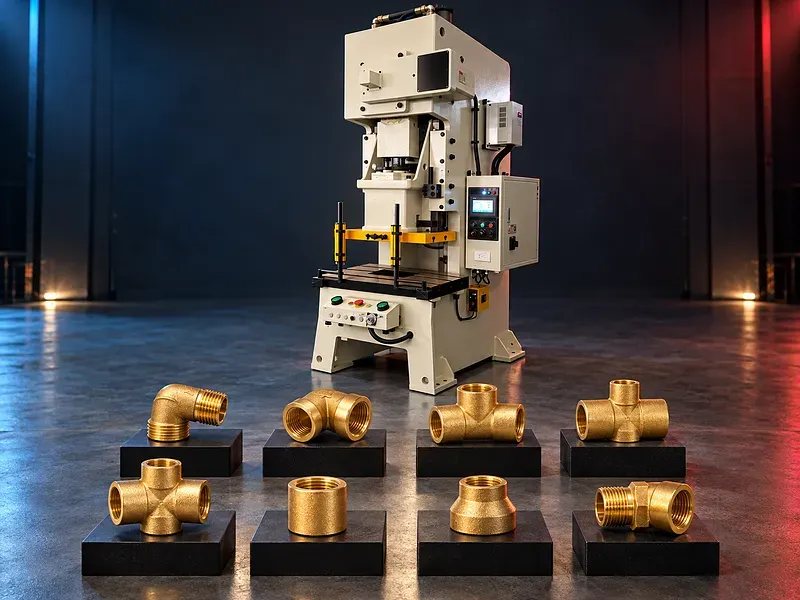

مكبس حدادة ساخنة أوتوماتيكي لإنتاج وصلات النحاس والصمامات

وظيفة حل الإنتاج

يهدف الحل إلى وضع خامة معدنية متوافقة بعد تسخينها داخل قالب مطابق ثم تطبيق قوة وطاقة محكومتين حتى تنساب الخامة داخل تجويف القالب. والهدف هو الحصول على مطروقة متكررة بتوزيع خامة مناسب للمراحل التالية.

تتفاعل هندسة الجزء والسبيكة والحرارة وحجم الخام والتزييت وحالة القالب وحركة المكبس وتوقيت النقل. لذلك لا يمكن اختيار حل مناسب فنيا قبل مراجعة الجزء والعملية الفعليين.

تطبيق الصمامات وتيهات التبريد من النحاس

يشير التطبيق المطلوب إلى أجزاء صمامات ومكونات تيهات تبريد مصنوعة من النحاس الأصفر. يجب تأكيد هذا الاستخدام على رسم الجزء ورسم المطروقة ورسم المنتج النهائي والسبيكة وخدمة الضغط ومتطلبات المنتج المطبقة.

وصف الخامة بأنها نحاس أصفر فقط لا يكفي لاعتماد العملية. فقد تختلف التركيبة الكيميائية وقابلية التشكيل الساخن وسلوك الحبيبات ومخاطر الشروخ ومتطلبات مقاومة فقد الزنك والتتبع بين السبائك.

تجهيز الخام

يبدأ الإنتاج عادة من قضيب أو خامة أولية معتمدة تقطع أو تجهز بكتلة وهندسة محكومتين. يؤثر حجم الخام في امتلاء التجويف وتكوين الزوائد والحمل وتوزيع الخامة النهائي.

يجب أن تحدد العملية المعتمدة مصدر السبيكة والقطر وطول القطع وسماحية الكتلة وحالة الأطراف والنظافة والتعريف والتخزين وأخذ العينات ومعايير الرفض وطريقة القطع وتجهيز السطح.

التسخين المتحكم فيه

يجب تسخين الخام داخل نافذة عملية معتمدة قبل الحدادة. قد يحد التسخين المنخفض من سريان الخامة ويرفع الحمل بينما قد يؤثر التسخين الزائد أو غير المتجانس في السطح والبنية الحبيبية والأبعاد أو عمر القالب.

يجب تأكيد تقنية التسخين ونطاق الحرارة وزمن البقاء وتجانس الحرارة وموقع القياس ونوع الحساس والمعايرة والتعامل مع الخام المرفوض والطاقة والشفط ومكافحة الحريق.

النقل الأوتوماتيكي للخامة الساخنة

قد ينقل مغذ أو روبوت أو مناول أوتوماتيكي الخام الساخن من وحدة التسخين إلى القالب عندما يدعم الحل المختار هذه الوظيفة. يجب أن يحافظ زمن النقل والإمساك على الحرارة وأن يضع الخام بدقة دون إتلاف سطحه.

يجب أن تؤكد دراسة المناولة اتجاه الخام ومنطقة الإمساك وفقد الحرارة المسموح ومسار الحركة وأقفال الأمان واكتشاف فشل الالتقاط واحتواء الجزء الساقط وإجراءات الاستعادة الآمنة.

قالب الحدادة ومراحل التشكيل

يتحكم طقم القالب في سريان الخامة ويكون الشكل الأولي أو النهائي للمطروقة. وقد تستخدم العملية مرحلة أو أكثر مثل التكوير والتشكيل الأولي والتشكيل شبه النهائي والتشكيل النهائي حسب المكون والمعدات المتاحة.

يجب اعتماد خامة القالب والمعالجة الحرارية وتصميم التجويف وميول السحب وأنصاف الأقطار وخط الفصل ومجرى الزوائد والتهوية والأجزاء القابلة للتغيير والتوجيه والمحاذاة والتبريد والتزييت والتآكل والإصلاح والملكية.

قوة المكبس والطاقة والحركة

تعتمد الحدادة الناجحة على أكثر من القوة الاسمية للمكبس. يجب أن توفر الماكينة الحمل والطاقة المطلوبين خلال الجزء المؤثر من الحركة مع بقاء الهيكل والمنزلق والأدلة والقاعدة والعدة داخل الحدود المعتمدة.

يجب أن يغطي حساب العملية المساحة المسقطة وإجهاد السريان والحرارة والاحتكاك ومراحل التشكيل وحمل الزوائد والطاقة لكل شوط ونقطة التصنيف والشوط والسرعة وزمن التلامس والحمل اللامركزي وهامش هندسي معتمد.

الإدارة والقابض والوظائف الهوائية

قد يستخدم المكبس نظام إدارة ميكانيكيا أو هيدروليكيا أو مؤازرا أو ترتيبا آخر مثبتا. وقد يخدم نظام الهواء القابض أو الموازنة أو الطرد أو الإمساك أو الصمامات أو التحكم حسب التصميم المختار.

يجب أن تحدد داتا شيت المعتمدة مبدأ الإدارة وترتيب القابض والفرامل وضغط الهواء واستهلاكه ومراقبة الصمامات وأداء التوقف وزمن الاستجابة والخزان وتجهيز الهواء والسلوك عند فقد الضغط.

تزييت القالب وتبريده

قد يساعد تزييت الحدادة على سريان الخامة والفصل وحالة السطح وحماية القالب. يجب أن تتوافق تركيبة مادة التزييت وكميتها وموقع الرش وتوقيته والوسط الحامل والشفط مع السبيكة والقالب والعملية.

يجب التحكم في حرارة العدة والتبريد داخل نطاق معتمد. فقد يسبب الإفراط في التزييت أو التبريد صدمة حرارية أو أدخنة أو تلوثا أو خطر حريق أو أبعادا غير مستقرة أو عيوبا.

طرد الجزء ومناولة الزوائد والخامات الساخنة

بعد التشكيل يجب تحرير المكون من القالب ونقله بأمان إلى المرحلة التالية. تحتاج الزوائد والقشور والخامات المرفوضة والأجزاء الساخنة إلى مسارات محددة لا تعطل العدد أو الحساسات أو المشغلين أو تدفق الإنتاج.

يجب تأكيد نوع الطارد وشوطه وقوته وتوقيته وحساساته والمجرى والناقل والحاوية ومقاومة الحرارة والحواجز واكتشاف الانحشار وطريقة الإزالة الآمنة. وقد يحتاج تشذيب الزوائد إلى عدة ومعدة منفصلتين ما لم يقدم نظام متكامل معتمد.

العمليات اللاحقة

لا تصبح المطروقة تلقائيا جسم صمام أو وصلة تبريد نهائية. فقد تحتاج حسب مسار المنتج المعتمد إلى تشذيب وتبريد ومعالجة حرارية وتنظيف وقذف بالخردق وتشغيل ميكانيكي وثقب وتجويف وقلاوظ وإزالة رايش وغسيل وماركينج وتجميع واختبار ضغط أو تسريب.

لا ينبغي أن تعد الصفحة بمنتج نهائي كامل قبل تحديد كل عملية لاحقة ومعيار فحص والواجهة بين المراحل.

الجودة والتحكم في العملية

قد يشمل الفحص كتلة الخام وحرارته وزمن النقل وامتلاء المطروقة والزوائد والأبعاد والثنيات السطحية والتراكبات والشروخ والقشور وعدم تطابق خط الفصل واتجاه الألياف والصلادة وبدل التشغيل وفقا لخطة التحكم المعتمدة.

قد تحتاج مكونات الضغط النهائية إلى فحوص إضافية للأبعاد والخامة والسطح والنظافة والضغط والتسريب والتتبع. يجب أن تتبع معايير القبول وطرق الاختبار الرسم والمواصفة المطبقة.

الأتمتة والتحكم والتتبع

قد ينسق نظام التحكم جاهزية التسخين وتغذية الخام والنقل وتزييت القالب ودورة المكبس والطرد والتبريد والإنذارات ومسار الجزء المرفوض عندما تكون هذه الوظائف ضمن النطاق المعتمد.

قد تشمل السجلات المطلوبة دفعة الخامة وحرارة الخام وحالة الدورة وسبب الإنذار وتعريف العدة والكميات والهالك والفحص وإجراء المشغل. يجب تأكيد بنية التحكم والواجهات ومدة حفظ البيانات وصلاحيات الوصول.

السلامة ومخاطر التشغيل

تشمل المخاطر المعدن الساخن والسحق والانحشار وحركة المنزلق غير المتوقعة وتطاير الخامة وفشل القالب والحريق والأدخنة ورذاذ مادة التزييت والضوضاء والسوائل عالية الضغط والهواء المضغوط والكهرباء والتدخل اليدوي أثناء الانحشار أو الصيانة.

تحتاج الخلية إلى تقييم مخاطر موثق وحواجز وأقفال أمان وإيقاف طوارئ وأوضاع آمنة وإجراءات فصل طاقة وبلوكات تثبيت للمنزلق وتحكم في الخامة الساخنة وشفط ومكافحة حريق ومهمات حماية شخصية وتدريب وفحص وطرق استعادة تحت الإشراف.

التركيب وبدء التشغيل

يجب أن يشمل تجهيز الموقع طريق الدخول والأساس وحمل الأرضية والتثبيت والكهرباء والهواء المضغوط ومياه التبريد والشفط ومرافق التسخين ومكافحة الحريق وتخزين الخامة ومناولة القوالب ومسار الأجزاء الساخنة والزوائد ووصول الصيانة.

يجب أن يتحقق بدء التشغيل من الهندسة والتزييت والإدارة وأداء التوقف ووظائف السلامة والتحكم الحراري وتوقيت النقل ومحاذاة القالب ونافذة الحرارة والعينات والفحص والتدريب والمستندات وتجربة قبول متفق عليها.

الصيانة ودعم دورة الحياة

يجب أن تتبع الصيانة الوقائية الجداول المعتمدة للإدارة والقابض والفرامل والمحامل والأدلة والتزييت ووحدة التسخين وأجهزة النقل والقوابض والطوارد والحساسات والصمامات والتبريد والشفط والحواجز والتحكم في السلامة.

يجب أن يحدد النطاق النهائي قطع الغيار الموصى بها وصيانة القالب والمستهلكات ومواد التزييت وأدوات المعايرة والنسخ الاحتياطية والمستندات الفنية والتدريب وآلية الدعم ومسؤوليات المكبس والتسخين والأتمتة والعدة.

المعلومات المطلوبة للاختيار

قدم رسم المنتج النهائي ورسم المطروقة وعينة أو نموذجا ومواصفة السبيكة وأبعاد الخام وكتلته والكميات السنوية وحجم الدفعة وزمن الدورة المستهدف والعمليات اللاحقة والسماحيات ومتطلبات السطح والتتبع والمواصفات المطبقة على الصمام أو نظام التبريد.

قدم أيضا فكرة القالب ومراحل التشكيل والقوة والطاقة المحسوبتين وطريقة التسخين ونافذة الحرارة والأتمتة المطلوبة والمرافق وتخطيط الموقع ونظام الورديات ووصول المشغل وقدرة الصيانة ومتطلبات السلامة ومعايير القبول.

المعلومات الفنية المطلوب التحقق منها

يجب أن تؤكد المستندات المعتمدة نوع المكبس والقوة الاسمية ونقطة التصنيف ومنحنى القوة ومنحنى الطاقة والشوط والسرعة وارتفاع الإغلاق والضبط وأبعاد القاعدة والمنزلق ووزن القالب والحمل اللامركزي والأدلة والإدارة والمحرك والقابض والفرامل وبيانات التوقف والتزييت والتحكم وأوضاع التشغيل وواجهات الأتمتة وحدود الدورة.

يجب أيضا تأكيد نوع وحدة التسخين ونطاق الحرارة وطاقة التسخين ونظام النقل والطارد واستهلاك الهواء والحمل الكهربائي واحتياج التبريد والشفط والأبعاد والوزن والأساس والحواجز ووظائف السلامة وأساس الضوضاء والمعدات القياسية والاختيارية والمستندات والتدريب والضمان والخدمة وطريقة القبول.

الحدود وحالة النشر

لا يثبت العنوان المقدم أن ماكينة واحدة تستطيع إنتاج كل صمام أو تيه تبريد من النحاس. كما لا يثبت مبدأ إدارة المكبس أو الوظيفة الهوائية أو القوة أو الحرارة أو السرعة أو الأتمتة أو القالب أو الإنتاج أو الجودة أو المواصفة أو مسار المنتج النهائي.

يحتاج النشر إلى داتا شيت معتمدة للماكينة المحددة ورسومات العملية والمطروقة ومواصفة السبيكة ونطاق التسخين والأتمتة وعرض العدة ومستندات السلامة وخطة القبول وصورة معتمدة ومراجعة فنية ومراجعة على نسخة الاختبار واعتماد نهائي للمحتوى.

المراجعة الفنية والخطوة التالية

أرسل رسومات الجزء والمطروقة وبيانات السبيكة والخام والإنتاج المستهدف ومراحل العملية وبيانات المرافق وتخطيط الموقع للمراجعة الهندسية. وأرفق العينات واختبارات المنتج النهائي المطلوبة عند توفرها.

يجب أن تحدد المراجعة المكبس ووحدة التسخين المناسبين وتسلسل العدد والأتمتة والفحص والمعدات اللاحقة ومفهوم السلامة وتجربة القبول والتركيب والتدريب والصيانة وقطع الغيار.
