ماكينات تصنيع مجاري الهواء

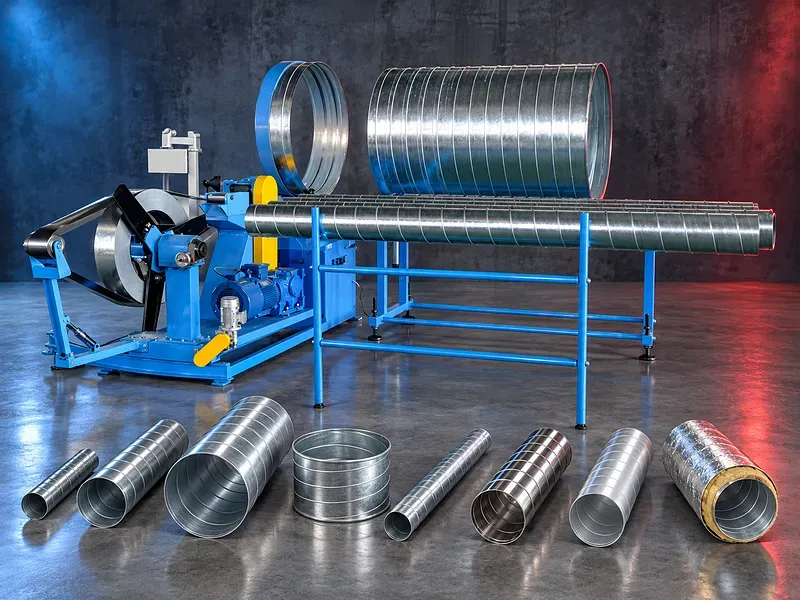

ماكينة تصنيع الدكت الحلزوني
ماكينة لتصنيع مجاري الهواء الدائرية الحلزونية من شرائط معدنية متوافقة. يعتمد الاختيار على قطر الدكت والخامة وسمك وعرض الشريط ونوع القفلة وطول القطع والطاقة الإنتاجية المطلوبة.
تقوم ماكينة تصنيع الدكت الحلزوني بتغذية شريط المعدن عبر وحدات التشكيل والقفل لإنتاج مجرى هواء دائري ملفوف حلزونيًا. وقد تقوم الماكينة، وفق التكوين الموثق، بتشكيل الدكت وقطعه تلقائيًا إلى طول مبرمج أو محدد.
قد تحتاج أقطار الدكت المختلفة إلى عدد تشكيل مناسبة وضبط للماكينة. يجب اختيار التكوين وفق رسم الدكت والخامة والسمك ونطاق الأقطار ونوع القفلة والطول النهائي وحجم الإنتاج. تصفح ماكينات تصنيع مجاري الهواء أو أرسل متطلبات الإنتاج للمراجعة الفنية.
ما ماكينة تصنيع الدكت الحلزوني؟
تحول ماكينة تصنيع الدكت الحلزوني شريط المعدن المتوافق إلى مجرى هواء دائري بقفلة حلزونية مستمرة. يمر الشريط عبر وحدات التوجيه والتشكيل والقفل، بينما يتحرك الدكت خارج الماكينة.
تختلف طريقة التشكيل والعدد ونظام القفل والخامات ونطاق الأقطار ونظام القطع والطاقة الإنتاجية حسب الشركة المصنعة والموديل.
التطبيقات المحتملة
- الدكت الحلزوني الدائري لأنظمة التكييف
- مجاري التهوية وتوزيع الهواء
- أنظمة الشفط ونقل الهواء
- قطاعات الدكت الصناعية المنتجة وفق مواصفات معتمدة
- قطاعات دكت مستقيمة بأقطار وأطوال موثقة مختلفة
- يجب أن يراجع مهندس المشروع المسؤول ملاءمة الدكت لمتطلبات الضغط والتسريب والقوة والنظافة والحريق والصوت والاشتراطات التنظيمية.
- المزايا الإنتاجية المحتملة
- تشكيل آلي لقطاعات الدكت الحلزوني المستقيمة
- إنتاج أطوال مختلفة داخل سعة الماكينة
- تكرارية قطر الدكت بعد الضبط الصحيح
- القطع الآلي عند دعم الموديل له
- تقليل التشكيل والمناولة اليدوية
- إنتاج مستمر من شرائط معدنية متوافقة
- دعم أقطار مختلفة باستخدام العدد والضبط المعتمدين
- الطاقة الإنتاجية ليست ثابتة؛ فقد تتغير حسب القطر والخامة والسمك وعرض الشريط والقفلة وطول القطع وحالة العدد والضبط وتكوين الماكينة.
كيفية اختيار الماكينة
- تحديد نطاق أقطار الدكت المطلوبة
- تحديد نوع ودرجة المعدن
- تحديد أقل وأقصى سمك للشريط
- تحديد عرض الشريط المطلوب
- تحديد نوع القفلة وطريقة التشكيل
- تحديد الأطوال القياسية وأقصى طول
- تحديد متطلبات الأبعاد والمظهر
- تحديد مواصفات ومعايير الدكت المطلوبة
- تحديد أحجام الدفعات والطاقة المستهدفة
- مراجعة العدد المطلوبة لكل نطاق أقطار
- تحديد طريقة القطع وجودة القطع المطلوبة
- مراجعة مناولة اللفائف وتغذية الشريط
- تحديد المساحة ومسار حركة الخامات
- مراجعة الكهرباء والهواء وتجهيزات الموقع
- البيانات الفنية المطلوب التحقق منها
- الشركة المصنعة والماركة والموديل وبلد المنشأ
- نطاق أقطار الدكت المدعوم
- الخامات ودرجات المعادن المدعومة
- أقل وأقصى سمك للشريط
- نطاق عرض الشريط
- طريقة التشكيل وقفل الوصلة
- متطلبات العدد أو القالب لتغيير القطر
- طريقة ضبط القطر وتغيير المقاس
- سرعة التشكيل وظروف قياسها
- الطاقة الموثقة لكل قطر وخامة
- نطاق أطوال الدكت
- نظام القطع ودقة الطول
- دقة القطر وثبات القفلة وظروف الاختبار
- نظام تغذية اللفائف أو الشرائط
- أقصى وزن للفة عند انطباقه
- نظام التحكم CNC أو PLC أو اليدوي
- الكهرباء والهواء المضغوط
- أبعاد ووزن الماكينة والحواجز والأمان
القطر وسرعة الإنتاج
- لا يجوز نشر أن القطر الأصغر دائمًا أسرع والقطر الأكبر دائمًا أبطأ كقاعدة عامة. يجب تأكيد سرعة الإنتاج وحمل الماكينة لكل قطر وخامة وسمك وطقم عدد وموديل.
- المعدات المرتبطة بإنتاج الدكت
- تنتج ماكينة الدكت الحلزوني أساسًا القطاعات الدائرية المستقيمة. وقد تحتاج عملية الإنتاج الكاملة إلى:
- معدات تصنيع الكيعان الدائرية
- معدات تكوين الحواف أو الـBeading
- معدات الوصلات والإكسسوارات
- ماكينات القطع والتفريغ
- معدات درفلة الزوايا أو القطاعات
- معدات القفل وإغلاق الوصلات
- أدوات اختبار التسريب والفحص
- معدات المناولة والتعبئة
- تتحدد المعدات المطلوبة وفق تصميم الدكت ومواصفات المشروع ونطاق الإنتاج.
اعتبارات الجودة
يجب أن تشمل مراقبة الإنتاج قطر واستدارة الدكت وتعشيق القفلة وثباتها والطول النهائي وحالة القطع وعلامات السطح ومتطلبات التسريب وتتبع الخامة. تتبع معايير القبول مواصفات المشروع والمعايير المعتمدة.
الحدود
لا تنتج الماكينة تلقائيًا الكيعان أو الفروع أو المخفضات أو الفلانشات أو الوصلات أو نظام دكت كاملًا جاهزًا للتركيب، إلا إذا كانت المعدات أو الوظائف الإضافية مشمولة صراحةً.
التركيب ودعم دورة التشغيل
يجب أن تراعي خطة التركيب تسوية الماكينة والكهرباء والهواء عند الحاجة ومناولة اللفائف وتخزين الشرائط والتحميل الآمن وحماية منطقة القطع والتعامل مع الحواف الحادة ومناولة الدكت النهائي وتدريب المشغل. يُحدد نطاق التركيب والتشغيل والصيانة وقطع الغيار والعدد والمستهلكات والضمان في العرض المعتمد.
اطلب مراجعة للإنتاج
أرسل أقطار الدكت ودرجات الخامات والسماكات وعرض الشرائط ومواصفات القفلة والأطوال والطاقة المطلوبة. تراجع السقاري ماشينري التطبيق قبل التوصية بالماكينة والعدد.
أسئلة تُطرح علينا
ما المنتج الذي تصنعه ماكينة الدكت الحلزوني؟
تنتج أساسًا قطاعات مستقيمة من الدكت الدائري بقفلة حلزونية مستمرة من شرائط معدنية متوافقة.
هل تنتج ماكينة واحدة أقطارًا مختلفة؟
تدعم بعض الماكينات عدة أقطار باستخدام عدد معتمدة وتغييرات في الضبط. يعتمد النطاق وطريقة تغيير المقاس على الموديل.
هل يحتاج كل قطر إلى عدد مختلفة؟
قد يحتاج إلى أداة أو قالب تشكيل مناسب مع ضبط الماكينة. يجب تأكيد المتطلبات لكل موديل ونطاق أقطار.
ما العوامل التي تحدد سرعة الإنتاج؟
تعتمد الطاقة على القطر والخامة والسمك وعرض الشريط والقفلة وطول القطع وحالة العدد وتكوين الماكينة والضبط.
هل تنتج الماكينة الكيعان والوصلات؟
ليس عادةً. تحتاج الكيعان والفروع والمخفضات والفلانشات والوصلات إلى معدات إضافية ما لم تكن مشمولة صراحةً.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
