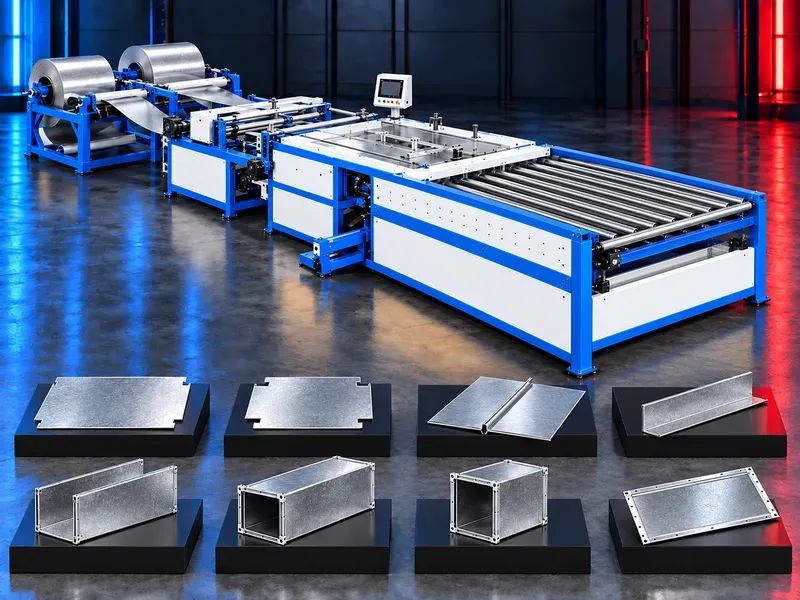

خط إنتاج أوتوماتيكي لتقطيع وتجهيز وثني الدكت

وظيفة الخط

يجهز الخط بلانكات الدكت من خامة اللفائف من خلال سلسلة مبرمجة من عمليات التشكيل والقص. يناسب المصانع التي تحتاج إلى أبعاد بلانكات قابلة للتكرار ومسارات مرنة للفلانش والوصلات في المراحل التالية.

تعتمد النتيجة على بيانات اللفة ودقة الوصفة وحالة العدد وثبات التغذية وضبط الثني وصحة التجميع بعد الخط.

تسلسل الإنتاج

قد يشمل مسار التشغيل المتحقق منه تحميل اللفة وفكها والتسوية والتقوية وتفريغ الأركان والقص والثني. تنتقل الأجزاء المجهزة بعد ذلك إلى عمليات الفلانش والوصلات والغلق والتجميع المطلوبة.

يجب رسم المسار الفعلي لكل عائلة دكت لأن نوع الوصلة وشكل القطاع وطريقة الإنتاج تغير المحطات المطلوبة.

حامل اللفائف وفك اللفة

يحمل الحامل المدفوع لفائف الصاج المختارة ويغذي الخامة إلى وحدة التسوية. يجب أن يتوافق وزن اللفة وعرضها وقطرها الداخلي والخارجي وطريقة تثبيتها مع المعدات المعتمدة.

حدد إجراءات آمنة للرفع والتحميل وتمرير الصاج ووفر تحكما يمنع الدوران غير المتحكم فيه أو انفلات الخامة.

التسوية والتقوية

تقلل التسوية تقوس اللفة قبل القياس والقص بينما تنشئ وحدة التقوية عروقا عندما يتطلبها تصميم الدكت. يجب أن يتوافق شكل الرولات والضغط والمسافات مع سمك الصاج ومقاس الدكت.

تحقق مما إذا كان يمكن تجاوز التقوية وكيف يؤثر الشكل المختار في الثني والإحكام والمظهر النهائي.

تفريغ الأركان على شكل V والمربع

قد تنفذ العدد المخصصة تفريغات على شكل V أو مربع لمسار الفلانش والثني المختار. تساعد هندسة التفريغ الصحيحة على ثني البلانك وتجميعه دون تداخل غير مطلوب.

اعتمد أبعاد التفريغ ومواضعه وخلوص العدة وتوافقه مع تصنيع TDF أو TDC أو زاوية الحديد أو الفلانش الداخلي حسب التطبيق.

القص الهيدروليكي

تفصل وحدة القص كل بلانك مبرمج بعد التغذية والتفريغ. تؤثر خلوصات السكاكين وحدتها وحالة ماسك الصاج ودقة التموضع في ثبات الطول وجودة الحافة.

أكد نطاق أطوال القطع ومتطلبات الأقطار وسماحية التشذيب وحد الرايش وإزالة الخردة بأمان.

الثني الهيدروليكي

تشكل وحدة الثني البلانكات المجهزة إلى أجزاء على شكل L أو مربع أو شكل مرتبط وفقا للدورة المعتمدة والعدد المتاحة. وقد تجهز ثنيات قائمة للغلق اللاحق بوصلة بيتسبيرج.

تحقق من أقصى طول للثني وتسلسل الثنيات وأقل فلانش والتحكم في الزاوية ودعم الصاج وكيفية تفريغ الأجزاء النهائية.

مسارات الفلانش والوصلات

قد ينتقل البلانك المجهز إلى معدات منفصلة لإنتاج TDF أو TDC أو زاوية الحديد أو الفلانش الداخلي أو وصلة بيتسبيرج. يعتمد المسار الصحيح على مواصفات المشروع وفئة الضغط والتدعيم وممارسة التركيب.

أكد العمليات التي تكتمل داخل الخط والعمليات التي تحتاج إلى ماكينات خارجية حتى يكون نطاق الإنتاج واضحا.

تحكم السيرفو والتغذية المرتدة

قد ينسق نظام تحكم كامل بالسيرفو أو حلقة مغلقة التغذية والقياس وتسلسل الدورة وفقا للتصميم المورد. تساعد التغذية المرتدة في ثبات التموضع عند المعايرة الصحيحة.

تحقق من المحاور والحساسات وطريقة القياس وإجراءات المعايرة والتعامل مع الأعطال واستعادة المرجع والنسخ الاحتياطي لإعدادات التحكم.

واجهة المشغل والبرامج

تستخدم واجهة المشغل لإدخال أبعاد الدكت والكميات وإعدادات الأوامر وقد تدعم الوصفات المحفوظة وسجلات الإنتاج. قد يتوفر ذراع تحكم معلق أو كابينة مدمجة لسهولة التشغيل.

أكد دعم اللغة وقواعد إدخال البيانات وذاكرة الأوامر والتقارير والصلاحيات والنسخ الاحتياطي والتشخيص ومسؤولية تحديث البرامج.

الخامات وتصميم الدكت

قدم نوع الصاج وطلاءه وسمكه وعرضه وحالة سطحه وبيانات اللفة. يحتاج الصاج المجلفن والاستانلس والألومنيوم أو غيرها إلى تحقق مستقل للعدد والتزييت والسرعة وحماية السطح.

حدد مواصفة الدكت ونظام الوصلة وفئة الضغط والتدعيم والإحكام وترتيب الأركان قبل اعتماد تجهيز الخط.

الإنتاجية والدقة والعمالة

يجب قياس الإنتاج المفيد كمساحة بلانكات مقبولة أو أجزاء دكت في الوردية تحت أبعاد وسمك ومسارات فلانش وعمالة وتغييرات وقدرة مراحل تالية محددة.

تحتاج ادعاءات السرعة وسماحية الطول وسماحية الأقطار وإنتاج الوردية وتقليل العمالة إلى تجارب مشاهدة بأوامر ممثلة ومعدات قياس معايرة.

مراقبة الجودة

يجب أن يغطي القبول طول البلانك وعرضه وأقطاره وهندسة التفريغات وشكل العروق وأبعاد الثني والاستعداد للوصلات وحالة الحافة وسلامة السطح والملاءمة مع عمليات الفلانش والغلق التالية.

افحص أول قطعة بعد تغيير اللفة أو ضبط العدة أو مراجعة الوصفة أو الصيانة واحتفظ بسجلات إنتاج قابلة للتتبع.

السلامة وحماية المشغل

يحتوي الخط على لفائف دوارة ورولات مدفوعة وعدد تفريغ هيدروليكية وسكاكين قص وثنايات وحواف صاج حادة. يجب أن تتبع الحواجز والإنترلوك وإيقاف الطوارئ والتحكم الهيدروليكي الآمن والدخول المتحكم فيه تقييم المخاطر المعتمد.

تغطي إجراءات السلامة تحميل اللفة وتمرير الصاج والضبط والدورات التجريبية والإنتاج والتفريغ وإزالة الخردة ومعالجة الانحشار والتنظيف والصيانة.

التركيب ومخطط المصنع

يجب أن يؤكد تخطيط الموقع حمل الأرضية وطول الخط ومساحات العمل والكهرباء والزيت الهيدروليكي والتبريد والهواء المضغوط والإضاءة والتهوية والوصول للصيانة.

يجب أن يوفر المخطط حركة آمنة لللفائف والبلانكات المجهزة والأجزاء المثنية وماكينات الفلانش الخارجية والخردة والعدد والدكت النهائي.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب إدخال الأوامر وتحميل اللفائف والوصفات وضبط المحطات والعدد وفحوص الجودة واستعادة الأعطال والتشغيل الآمن والعناية اليومية.

تشمل الصيانة الوقائية الرولات والبلي والسكاكين واسطمبات التفريغ والأسطوانات والصمامات والأدلة والمحركات والحساسات والتزييت والتحكم الكهربائي والحواجز وأجهزة السلامة. جهز قطع غيار ومستهلكات معتمدة.

كيفية اختيار الخط الصحيح

ابدأ بمواصفات الدكت ومسارات الوصلات وخامات الصاج ونطاق السمك وبيانات اللفائف وأبعاد الدكت والأشكال المطلوبة وتنوع المنتجات وهدف الوردية والسماحيات والماكينات التالية.

تحقق بعد ذلك من نطاق المحطات ومستوى الأتمتة والمرافق والمخطط والعمالة ودعم الخدمة وقطع الغيار وأوامر اختبار القبول.

المعلومات الفنية المطلوب التحقق منها

تحقق من أنواع الخامات ونطاق السمك وعرض اللفة ووزنها وأقطارها ونطاقات البلانك والدكت وعدد تفريغ الأركان وسعات القص والثني وسرعة التشغيل ودقة التغذية وسماحيات الطول والأقطار والإنتاج والمرافق والقدرة المركبة والبيانات الهيدروليكية والأبعاد وحمل الأرضية والوزن الكلي.

أكد نظام التحكم وأجهزة التغذية المرتدة والمعدات الكهربائية وحامل اللفائف وعدد الصواني ووحدة التسوية والتقوية واسطمبات التفريغ والقص ووحدة الثني ووظائف المكبس والواجهة والبرامج والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الخط وعملية التشغيل ومنطق الاختيار. تحتاج السرعة والسماحيات والإنتاج والخامات والوظائف والأتمتة ومصادر المكونات والمواصفات القياسية والالتزامات التجارية إلى داتا شيت معتمدة ومراجعة فنية قبل النشر.
