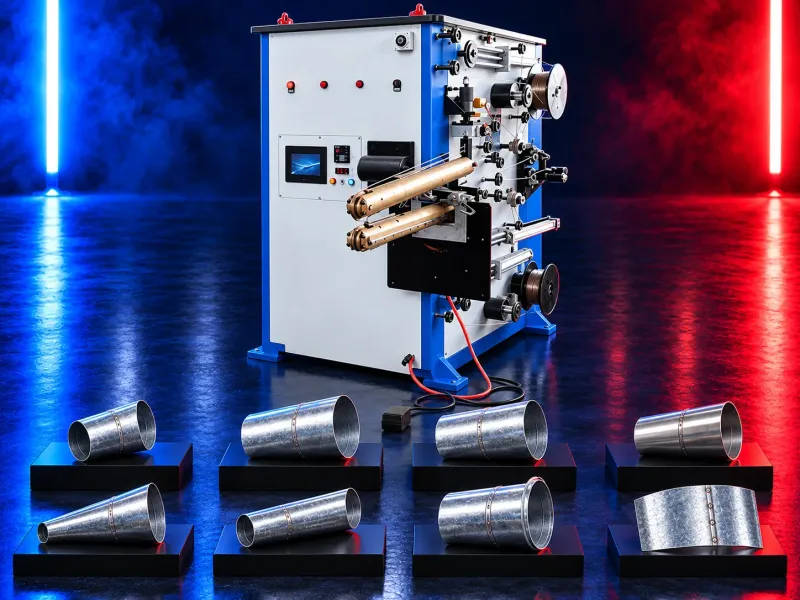

ماكينة لحام متقطع لدرزة الدكت الدائري

وظيفة الماكينة

تلحم الماكينة درزة طولية مجهزة في جسم دكت دائري من خلال دورة لحام معتمدة. تدعم التوصيل القابل للتكرار عندما يظل تجهيز الحواف والمحاذاة ومعلمات اللحام تحت التحكم.

لا توصف الماكينة بأنها محكمة ضد التسريب أو موفرة للخامة أو أقوى دون دليل قبول محدد.

تحديد عملية اللحام

أكد ما إذا كانت العملية تستخدم لحام مقاومة متقطع أو لحام درزة مقاومة أو لحام قوسي أو طريقة أخرى. تحتاج كل عملية إلى قدرة وتحكم وأقطاب أو سلك وحماية وتبريد وإجراءات سلامة مختلفة.

استخدم اسم العملية المتحقق منها باستمرار في صفحة المنتج وتعليمات التشغيل وخطة القبول.

تصميم الوصلة وتجهيز الحواف

قدم رسم الوصلة شاملا هندسة التراكب أو التناكب وسماحية الحواف والمسافات بين اللحامات وطول الدرزة والفجوات المسموحة. يجب أن تكون الحواف نظيفة ومستقيمة وخالية من التلف الذي يمنع التلامس المستقر.

قد تؤثر الطلاءات والزيوت والأكاسيد والسيلانت والرايش في تكوين اللحام وقد تحتاج إلى طريقة تجهيز معتمدة.

متطلبات الدكت الدائري الداخل

حدد القطر الخارجي وطول الدكت ونوع الخامة والسمك والطلاء وقابلية اللحام والاستدارة والاستقامة وتجهيز النهايات. يجب دعم الدكت دون تفلطح أو التواء أثناء اللحام.

أكد قيود الوصول الناتجة عن التقويات أو الفلانشات أو الوصلات أو الفروع.

دورة اللحام والتحكم

يجب أن تنسق الدورة التثبيت والمحاذاة وطاقة اللحام والحركة أو سرعة التغذية والمسافات والضغط والتحرير وفقا للعملية المتحقق منها. يجب أن تمنع حدود المعلمات ضعف اللحام أو الاحتراق النافذ أو الحرارة الزائدة أو التشوه.

أكد التحكم في البرامج والمراقبة والإنذارات والاستجابة لانقطاع الكهرباء أو التبريد أو الغاز أو التغذية عند انطباقها.

العدة والأقطاب والمستهلكات

تعتمد أدوات التلامس والأقطاب والعجلات ومشاعل اللحام والأدلة وسلك اللحام وغاز الحماية ومكونات التبريد على عملية اللحام. تؤثر حالتها مباشرة في انتقال الحرارة وشكل اللحام وقابلية التكرار.

تحقق من مواصفة المستهلكات وحدود الخدمة والاستبدال والمحاذاة والتنظيف والتخزين المعتمد.

الخامات والطلاءات ونطاق السمك

يؤثر نوع الخامة والسمك ونوع الطلاء وحالة السطح والخواص الكهربائية أو الحرارية في معلمات اللحام وجودة الوصلة. يحتاج الصاج المجلفن والاستانلس والألومنيوم وغيرها إلى إجراءات مؤهلة منفصلة.

لا تعمم نطاق سمك أو مجموعة معلمات واحدة على خامات وطلاءات وتصميمات وصلات مختلفة.

دعم الدكت وتتبع الدرزة

يجب أن تظل الدرزة محاذية لمسار اللحام بينما يدعم الجسم الدائري على ارتفاع ثابت. قد تحتاج المجاري الطويلة أو الكبيرة أو المرنة إلى حوامل أو أدلة قابلة للضبط أو تغذية تعمل بالطاقة.

أكد اتجاه التحميل واتجاه الدرزة وطريقة التتبع والمسافات بين الدعامات وخلوص الخروج.

مراقبة جودة اللحام

افحص موقع اللحام والمسافات والاستمرارية والحجم والمظهر والانصهار والبصمة والاحتراق النافذ والتناثر وتلف الطلاء والتشوه واستقامة الدرزة وفقا للإجراء المعتمد.

استخدم اختبارات التقشير أو الشد أو المقطع أو التسريب أو غيرها فقط عند تحديدها في المواصفة وخطة القبول المؤهلة.

القوة والتسريب

لا يثبت اللحام المقبول بصريا وحده قوة الوصلة أو أداء التسريب. تعتمد النتائج أيضا على تصميم الوصلة والمسافات والحرارة والخامة والطلاء والسيلانت ومعالجة النهايات والتركيب.

حدد معايير قابلة للقياس للقوة والتسريب قبل إجازة الإنتاج واحتفظ بنتائج اختبار قابلة للتتبع.

فلانشة النهايات والعمل اللاحق

قد تحتاج نهايات الدكت بعد اللحام إلى التشذيب أو التقوية أو الفلانشة أو تركيب الوصلات أو الإحكام أو تجميع القطع. قد تستخدم ماكينة منفصلة لتشكيل الفلانشات عندما تتوافق عدتها مع الدكت وتصميم التوصيل.

اترك طولا مستقيما كافيا عند النهاية واحم الدرزة الملحومة أثناء التشكيل اللاحق.

التكامل في إنتاج الدكت الدائري

قد تأتي محطة اللحام بعد قص الصاج واللف وتجهيز الحواف. قد يليها الفحص وتشكيل النهايات وإنتاج الوصلات وإصلاح السطح والاختبار النهائي.

نسق سماحية البلانك والقطر وموقع الدرزة وتعريف الخامة والمناولة خلال المسار الكامل.

الإنتاجية واستخدام الخامة

يعتمد الإنتاج المقبول على مقاس الدكت وطول الدرزة ونمط اللحام وسرعة العملية والتحميل والتثبيت والتبريد والفحص وخدمة المستهلكات والعمليات المحيطة.

قس أجزاء الدكت المقبولة في الوردية والعائد الفعلي للخامة خلال تجارب ممثلة بدلا من الاعتماد على ادعاءات عامة للسرعة أو التوفير.

مخاطر التشغيل الشائعة

قد يسبب سوء تركيب الوصلة أو التلوث أو عدم ثبات المعلمات أو تآكل الأقطاب أو المسافات الخاطئة أو ضعف الدعم أو انقطاع التبريد لحاما ضعيفا أو احتراقا نافذا أو تطايرا أو مسامية أو فجوات أو تشوها أو تلفا للطلاء أو تسريبا.

أوقف الإنتاج وصحح تجهيز الوصلة أو العدة أو المرافق أو المعلمات عندما يخرج اللحام عن معايير القبول.

السلامة وحماية المشغل

قد يشمل اللحام طاقة كهربائية وحرارة وشررا وأبخرة وإشعاعا وكلابات متحركة ونقاط انحشار وحواف حادة وغازات وأنظمة تبريد. يجب أن تتبع الحواجز والشفط والإنترلوك وإيقاف الطوارئ ومعدات الوقاية وعزل الطاقة تقييم المخاطر المعتمد.

يجب أن تغطي الإجراءات التحميل والتثبيت واللحام التجريبي والتفريغ ومعالجة الانحشار والعمل على القطب أو المشعل والتحكم في الأبخرة والتنظيف والصيانة.

التركيب وتجهيز الموقع

أكد حالة الأرضية وسعة الكهرباء والتأريض وقدرة اللحام والتبريد وغاز الحماية أو الهواء المضغوط والشفط ومساحات العمل ودعامات الدكت والتحكم في الحريق والإضاءة ومسارات الخامات والوصول للصيانة عند انطباقها.

تحقق من جودة المرافق والحدود البيئية وفصل الأعمال الساخنة عن المواد القابلة للاشتعال.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب رسومات الوصلة وتعريف الخامة والتجهيز والبرامج والتثبيت وتتبع الدرزة وفحص اللحام والاستجابة للعيوب والاستعادة الآمنة والعزل والأبخرة والفحوص اليومية.

تشمل الصيانة الوقائية توصيلات القدرة والأقطاب والمشاعل والعجلات والأدلة والكلابات وحركات التغذية والتبريد والشفط وخطوط الغاز والحساسات والحواجز والتحكم والتزييت وأجهزة الطوارئ. جهز المستهلكات وقطع الغيار المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الوصلة وعملية اللحام ونطاق قطر وطول الدكت والخامات والطلاءات والسمك والكميات ومعايير القوة والتسريب والمرافق ومخطط الموقع وطريقة المناولة والمواصفات المطبقة.

يجب أن يؤكد الاختيار تأهيل الإجراء ونطاق القدرة والعدة والتغذية والدعم والمراقبة والشفط والتبريد والحواجز والصيانة ودعم الخدمة وتجارب اللحام الممثلة.

المعلومات الفنية المطلوب التحقق منها

تحقق من عملية اللحام وأنواع الوصلات ونطاقات قطر وطول الدكت والخامات والطلاءات والسمك ونمط اللحام والسرعة والقدرة ونسبة التشغيل والأقطاب والمستهلكات والتبريد والغاز والشفط والتغذية والتحكم والمراقبة والدقة والأبعاد والوزن الكلي.

أكد الإجراءات المؤهلة والدعامات والحواجز والمواصفات والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول البصرية والميكانيكية والإتلافية وغير الإتلافية واختبارات التسريب عند انطباقها.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وعملية اللحام ومنطق الاختيار. تحتاج العملية والخامات والمقاسات والسمك والسرعة والسعة والقوة والتسريب والمرافق والمواصفات والالتزامات التجارية إلى داتا شيت ووثائق لحام معتمدة ومراجعة فنية قبل النشر.
