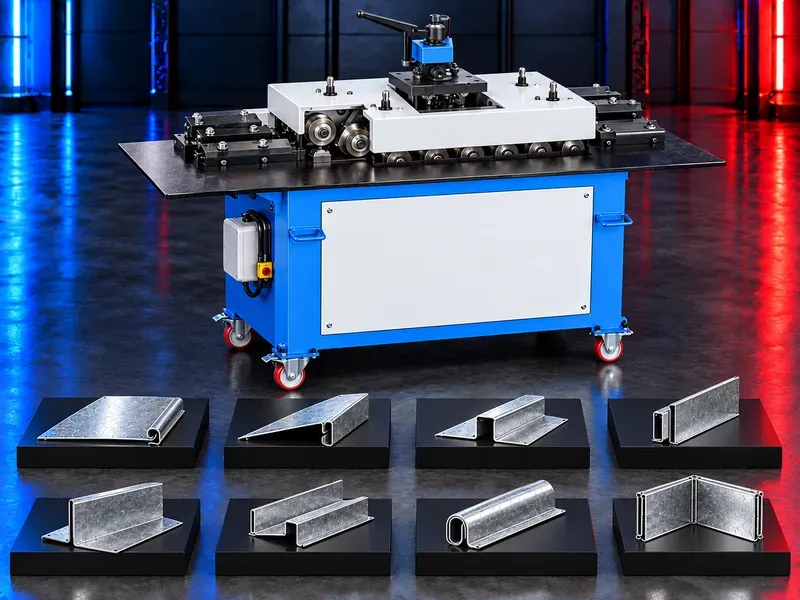

ماكينة تشكيل وصلات وقفل دكت التهوية

وظيفة الماكينة

تشكل الماكينة بروفيلات وصلات وقفل قابلة للتكرار على حواف الصاج المجهزة لتجميع دكت التهوية. قد تنشئ مسارات الرولات المختلفة نصفي الوصلة المتعاشقين أو تفاصيل الحافة الخاصة المطلوبة.

تعتمد النتيجة على حالة الصاج واختيار المسار الصحيح ومحاذاة الدخول وضبط الرولات وثبات الحركة والفحص.

التشكيل التدريجي بالرولات

تمر حافة الصاج خلال مجموعات رولات متتابعة تنفذ ثنيات صغيرة متحكم فيها حتى الوصول إلى البروفيل النهائي. يقلل التشكيل التدريجي التشوه المفاجئ ويساعد على ثبات الوصلة الطولية.

يجب فحص محاذاة الرولات والمسافات وحالتها عند تغير سمك الخامة أو البروفيل أو جودة التشكيل.

بروفيلات وصلة بيتسبيرج

قد يشكل مسار بيتسبيرج الجيب الأنثى بينما يشكل مسار منفصل حافة الزاوية القائمة الذكر المقابلة. يتم تعشيق البروفيلين وغلقهما لاحقا بطريقة غلق الوصلة المعتمدة.

أكد أبعاد الجيب وهندسة الحافة الذكر والسماحية والاتجاه والملاءمة مع ماكينة الغلق وترتيب أركان الدكت.

الوصلات الواقفة وعلى شكل C و Z

قد تنشئ مسارات رولات إضافية وصلات واقفة أو تفاصيل قفل على شكل C أو بروفيلات على شكل Z لتطبيقات محددة في الدكت وتجميع الصاج.

يحتاج كل بروفيل إلى رسم خاص ونطاق خامة واتجاه تشكيل وإجراء غلق ولا يجب اختياره بالاسم وحده.

خيارات الزاوية المنحنية و S والقفل الكبس

قد تدعم العدد الاختيارية زاوية منحنية أو وصلة على شكل S أو بروفيل قفل كبس عندما يتطلبها تصميم المنتج. تحتاج مجموعات الرولات الخاصة إلى تحقق هندسي واعتماد عينة.

تحقق مما إذا كان الخيار يستبدل مسارا قياسيا أو يضيف محطة وأكد تغيير العدد والضبط ومتطلبات الرولات الاحتياطية.

تطبيقات الدكت المستطيل

يمكن للماكينة تجهيز حواف الوصلة الطولية للدكت المستطيل قبل الثني والغلق والإحكام والتجميع النهائي. تعمل عادة مع معدات القص والتقوية وتفريغ الأركان وتشكيل الفلانش والثني وغلق الوصلات.

حدد مسار الدكت الكامل حتى تتوافق السماحيات واتجاهات الحواف مع كل عملية تالية.

تطبيقات الدكت الدائري

قد يجهز تكوين مناسب من ماكينة القفل وصلات طولية لبلانكات الدكت الدائري قبل اللف وغلق الوصلة. تعتمد ملاءمة الدكت الدائري على البروفيلات المركبة والمعدات التالية.

أكد طول البلانك وسماحية المحيط واتجاه اللف وموضع الوصلة والملاءمة مع عملية غلق الدكت الدائري.

تغذية الصاج ودعمه

يجب أن تحافظ أدلة الدخول والدعامات على استواء حافة الصاج ومحاذاتها أثناء سحبها بواسطة الرولات المدفوعة. قد تحتاج البلانكات الطويلة أو العريضة أو المرنة إلى دعم إضافي عند الدخول والخروج.

تحقق من أقل سماحية للحافة وأبعاد البلانك وارتفاع الدعم واتجاه التغذية وقواعد الصاج المطلي أو المشطب.

الرولات والحركة والبلي

تؤثر هندسة الرولات وصلادتها وتشطيبها ومحاذاتها والأعمدة والبلي ونقل الحركة في ثبات البروفيل وجودة السطح. يجب أن يشكل العزم المستقر الحافة دون انزلاق أو علامات غير متحكم فيها.

تحقق من خامة الرولات ومعالجتها الحرارية وقدرة الحركة والتروس والجنازير والتزييت وحدود التآكل وقوالب الضبط وطريقة الاستبدال وتوفر الرولات الاحتياطية.

الخامات ونطاق السمك

قدم نوع الصاج وطلاءه وسمكه وصلادته وتشطيب سطحه والحماية المطلوبة. يحتاج الصاج المجلفن والاستانلس والألومنيوم أو غيرها إلى تأكيد مستقل لهندسة الرولات والقدرة والسرعة والتزييت والارتداد.

يجب التحقق من نطاق السمك الفعلي لكل بروفيل لأن الماكينة قد لا تدعم النطاق نفسه في جميع مسارات التشكيل.

الإنتاجية وتغيير التشغيل

يعتمد الإنتاج على طول البلانك والمسار المختار وسمك الخامة والتحميل والدعم وسرعة التشكيل وقدرة الغلق التالية. قد تقلل الماكينة متعددة الوظائف الحاجة إلى وحدات تشكيل منفصلة لكنها تحتاج إلى ضبط صحيح لكل مسار.

قس عدد البروفيلات المقبولة في الوردية وسجل زمن التغيير خلال تجارب ممثلة.

مراقبة الجودة

يجب أن يغطي القبول أبعاد البروفيل والاستقامة وحالة الحافة وعلامات السطح وتعشيق الوصلة وجودة الغلق والملاءمة المرتبطة بالتسريب عند التطبيق.

افحص أول قطعة بعد ضبط المسار أو تغيير الرولات أو الخامة أو الصيانة باستخدام قوالب معتمدة ومعدات معايرة.

مخاطر التشغيل الشائعة

قد يسبب اختيار المسار الخطأ أو سوء المحاذاة أو تآكل الرولات أو السمك غير المناسب أو الدعم غير المستقر بروفيلات غير مكتملة أو تموجا أو التواء أو خدوشا أو ضعف تعشيق الوصلة.

صحح إعداد التشكيل عندما يخرج البروفيل عن الرسم المعتمد بدلا من إجبار الوصلة أثناء الغلق.

السلامة وحماية المشغل

تحتوي الماكينة على رولات مدفوعة ونقاط انحشار ومكونات نقل حركة دوارة وحواف صاج حادة. يجب أن تتبع الحواجز وإيقاف الطوارئ وأدوات التغذية الآمنة والدخول المتحكم فيه تقييم المخاطر المعتمد.

تغطي إجراءات السلامة التحميل واختيار المسار والتشكيل التجريبي والتفريغ ومعالجة الانحشار والتنظيف والتزييت والصيانة.

التركيب وتجهيز الموقع

يجب أن يؤكد تجهيز الموقع استواء الأرضية والكهرباء والهواء المضغوط المطلوب ومساحات الدخول والخروج والإضاءة وتخزين الخامة والوصول للصيانة.

وفر دعامات مستقرة للصاج الطويل ومساحة كافية تمنع اصطدام الحواف المشكلة بالمعدات المجاورة.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب تعريف البروفيلات والتغذية الآمنة واختيار المسار والقوالب وتغيير الخامات ومعالجة الانحشار والتزييت والفحص اليومي.

تشمل الصيانة الوقائية الرولات والبلي والأعمدة والتروس والجنازير والأدلة والمحركات والحواجز والمسامير والتزييت والتحكم الكهربائي وأجهزة الطوارئ. جهز قطع غيار ومستهلكات معتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الوصلات المطلوبة ونوع الدكت وخامات الصاج ونطاق السمك وأبعاد البلانكات وتنوع الإنتاج وهدف الوردية ومتطلبات السطح وطرق اللف والثني والغلق والإحكام التالية.

يجب أن يؤكد الاختيار البروفيلات المتاحة واحتياجات تغيير العدد وقدرة الحركة والمرافق ومساحة العمل والتكامل ودعم الخدمة وتجارب العينات الممثلة.

المعلومات الفنية المطلوب التحقق منها

تحقق من البروفيلات القياسية والاختيارية وعدد الوظائف وأنواع الخامات ونطاق السمك وعرض العمل وسرعة التشكيل وقدرة الحركة وخامة الرولات وعمرها والأعمدة والبلي والدقة والمرافق والحمل الكهربائي والهواء المضغوط والأبعاد والوزن الكلي.

أكد توفر الرولات الخاصة وملاءمة الدكت المستطيل والدائري والحواجز والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وخيارات الوصلات ومنطق الاختيار. تحتاج بيانات عدد الوظائف والبروفيلات والسمك والسرعة والإنتاج والخامات وعمر الرولات والخيارات الخاصة والمواصفات القياسية والالتزامات التجارية إلى داتا شيت معتمدة ومراجعة فنية قبل النشر.
