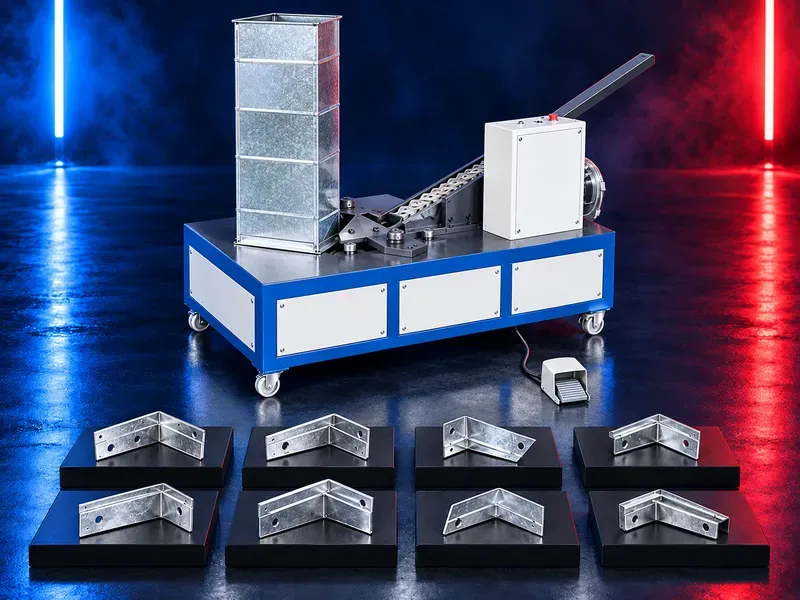

ماكينة أوتوماتيكية لتركيب أركان دكت التهوية

وظيفة الماكينة

تؤتمت الماكينة تموضع وتركيب قطعة ركن مجهزة عند زاوية فلانش الدكت المستطيل. يدعم الركن المركب عمليات التثبيت والإحكام وتوصيل أجزاء الدكت اللاحقة.

يجب تقييم الماكينة باستخدام فلانش الدكت وقطعة الركن ومتطلبات التركيب الفعلية.

توافق قطعة الركن

قدم رسم الركن المعتمد شاملا الخامة والسمك والأبعاد الخارجية ونمط الثقوب والثنيات وأنصاف الأقطار والسماحيات. قد تبدو قطع أنظمة الفلانش أو القوالب المختلفة متشابهة لكنها قد لا تتغذى أو تركب أو تثبت بشكل صحيح.

تحقق من اتجاه الركن وحالة الترصيص وحدود الرايش وحالة الطلاء والتفاوت المسموح من عملية إنتاج الأركان المعتمدة.

توافق الفلانش والدكت

يجب تشكيل فلانش الدكت بزوايا قائمة وأن يظل ضمن السماحية المطلوبة لإدخال الركن. قد تسبب نهايات الفلانش المشوهة أو المفتوحة أو التالفة أو الملوثة سوء التموضع أو عدم اكتمال التركيب.

أكد بروفيلات الفلانش المتوافقة ونطاق عرض وارتفاع الدكت وسمك الفلانش ومساحة الوصول إلى الركن والخلوص حول الثنيات والدروز والتقويات.

دورة التجميع الأوتوماتيكية

تشمل الدورة المعتادة تموضع الدكت وتغذية الركن وتوجيهه ومحاذاته وإدخاله أو تثبيته والتحرير وإخراج الجزء. يعتمد التسلسل الفعلي على تصميم الماكينة والعدة المتحقق منه.

راجع كل مرحلة من حيث الحركة المتحكم فيها والمراجع القابلة للتكرار واكتشاف الأعطال والاستعادة الآمنة قبل اعتماد الإنتاج.

تغذية الركن وتوجيهه

يجب أن يقدم نظام التغذية قطعة ركن واحدة صحيحة بالاتجاه المطلوب دون تغذية مزدوجة أو انحشار أو تلف للطلاء. قد تؤثر استواء القطع والرايش والزيوت وخلط المقاسات في موثوقية التغذية.

أكد سعة المغذي وطريقة إعادة الملء وبيان انخفاض المستوى وتغيير المقاس والتنظيف والاستعادة من سوء التغذية.

دعم الدكت وتموضعه

يجب دعم جزء الدكت دون ترخيم ووضعه على مراجع قابلة للتكرار. قد تحتاج الأجزاء الكبيرة أو المرنة أو غير المتزنة إلى طاولات أو حوامل قابلة للضبط أو مناولة مساعدة.

تحقق من اتجاه التحميل وارتفاع العمل ووصول المشغل وأقل وأكبر مقاس للدكت والمسافات بين الدعامات وطريقة الخروج.

طريقة التركيب والتثبيت

قد يدخل الركن أو يستقر أو يكبس أو يثبت وفقا للنظام المعتمد. يجب أن تركب القوة والمشوار وهندسة الأداة القطعة دون تشويه الفلانش أو إتلاف الطلاء أو ترك الركن مرتخيا.

أكد ما إذا كانت هناك حاجة إلى كبس إضافي أو مثبتات أو سيلانت أو فحص يدوي بعد الدورة الأوتوماتيكية.

مراقبة الجودة

افحص استقرار الركن واتجاهه وعمق الإدخال واستقامة الفلانش والفجوات والتشوه والخدوش وتلف الطلاء وقوة الاحتفاظ والتوافق مع التثبيت والإحكام اللاحقين.

اعتمد أول تجميع بعد التجهيز أو تغيير دفعة الأركان أو الفلانش أو الضبط أو الصيانة أو التوقف واستمر بخطة عينات موثقة.

جودة الاتصال والتسريب

يدعم تركيب الركن الصحيح محاذاة الفلانش لكنه لا يضمن وحده قوة الوصلة أو أداء التسريب. تؤثر أيضا المثبتات والجوانات والسيلانت واستقامة الدكت والتجميع في الموقع في الاتصال النهائي.

حدد معايير قبول بصرية وأبعادية ومتعلقة بالتثبيت والتسريب لنظام الدكت المكتمل.

التكامل مع إنتاج الأركان

قد تنتج ماكينة تخريم أركان الدكت قطع الأركان قبل فرزها وفحصها وتوريدها إلى ماكينة التجميع. يجب التحكم في التوافق بين القالب المعتمد ودفعة الأركان والمغذي وعدة التركيب.

تتبع نوع الركن والخامة والدفعة وحالة الفحص لمنع دخول قطع مختلطة أو غير مطابقة إلى المغذي.

التكامل في إنتاج الدكت

تأتي محطة التجميع عادة بعد قص الصاج والتقوية وتفريغ الأركان وتشكيل الفلانش والثني وتشكيل القفل وغلق الدرزة وتجهيز الأركان. قد يلي تركيب الركن التثبيت والإحكام وتركيب الجوان والفحص النهائي.

وازن المحطة مع قدرة العمليات السابقة واللاحقة ووفر مناطق انتظار آمنة دون إتلاف أجزاء الدكت غير المكتملة.

الإنتاجية والعمالة

يعتمد الإنتاج المقبول على مقاس الدكت والمناولة وإعادة ملء الأركان وزمن الدورة واستعادة الأعطال والفحص وتغيير المقاس وقدرة العمليات المحيطة. تعتمد العمالة على التحميل والتفريغ والتزويد وفحوص الجودة وحركة الخامات.

قس الأركان المجمعة وأجزاء الدكت المكتملة والمقبولة في الوردية خلال تجارب ممثلة بدلا من الاعتماد على قيمة دورة اسمية واحدة.

مخاطر التشغيل الشائعة

قد يسبب خلط الأركان أو سوء تشكيل الفلانش أو انحناء القطع أو الرايش أو التغذية المزدوجة أو الاتجاه الخاطئ أو تآكل العدة أو الإعداد غير الصحيح أو ضعف دعم الدكت انحشارا أو فقد الركن أو ارتخاءه أو التشوه أو تلف السطح.

أوقف الدورة وصحح حالة الركن أو الفلانش أو المغذي أو العدة أو التموضع عندما يخرج التجميع عن معايير القبول.

السلامة وحماية المشغل

قد تحتوي الماكينة على مغذيات أوتوماتيكية وأسطوانات وكلابات وعدد متحركة ونقاط انحشار وسحق وطاقة مخزنة وحواف صاج حادة وحركة مفاجئة للدكت. يجب أن تتبع الحواجز والإنترلوك وإيقاف الطوارئ والوصول المتحكم فيه وعزل الطاقة تقييم المخاطر المعتمد.

يجب أن تغطي الإجراءات التحميل والتزويد والتجهيز والدورات التجريبية ومعالجة الانحشار والإزالة اليدوية والتنظيف والعمل على العدة والصيانة والتحرير الآمن للطاقة المخزنة.

التركيب وتجهيز الموقع

أكد حالة الأرضية وخدمات الكهرباء والهواء وجودة الهواء ومساحات العمل ودعم الدكت والإضاءة والتحكم في الضوضاء وتخزين الأركان والتحكم في الخردة والوصول ومساحة الصيانة.

يجب أن يفصل المخطط بين الدكت الوارد وحاويات الأركان والتجميعات المقبولة والقطع المرفوضة ومسارات المشغل مع حماية الكابلات والخراطيم ووحدات التحكم.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب تعريف الركن والفلانش والتحميل وإعادة ملء المغذي والتجهيز والمراجع والتحكم وفحوص الجودة والاستجابة للعيوب والاستعادة الآمنة والعزل والتنظيف والفحص اليومي.

تشمل الصيانة الوقائية المغذيات والأدلة والأسطوانات والصمامات والخراطيم والحساسات والكلابات والعدد والمحددات والحواجز والتحكم والتزييت والمثبتات وأجهزة الطوارئ. جهز قطع التآكل والغيار الحرجة المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الأركان وبروفيلات الفلانش ونطاق مقاسات الدكت والخامات وتنوع الإنتاج وهدف الوردية والمرافق ومخطط الموقع وطريقة المناولة ومعدل تغيير المقاس المطلوب.

يجب أن يؤكد الاختيار توافق المغذي وطريقة التركيب والعدة والقوة والمشوار والتموضع والدعم والتحكم واكتشاف الأعطال والحواجز والصيانة ودعم الخدمة وتجارب العينات الممثلة.

المعلومات الفنية المطلوب التحقق منها

تحقق من مقاسات الأركان وبروفيلات الفلانش المتوافقة وأبعاد الدكت وخامة الركن وسمكه وطريقة التركيب والقوة والمشوار وسعة المغذي وزمن الدورة وأساس الإنتاج والتحكم والمرافق وضغط الهواء واستهلاكه والحمل الكهربائي والدقة والضوضاء والأبعاد والوزن الكلي.

أكد الدعامات والحواجز والمواصفات وعدة الأركان وبيانات تغيير المقاس والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وعملية التجميع ومنطق الاختيار. تحتاج دورة التشغيل والإنتاج والتوافق والقدرات والمرافق والتحكم والمواصفات والالتزامات التجارية إلى داتا شيت معتمدة ورسومات الركن والفلانش ومراجعة فنية قبل النشر.
