مكابس ساخنة للألواح والمنتجات الخشبية

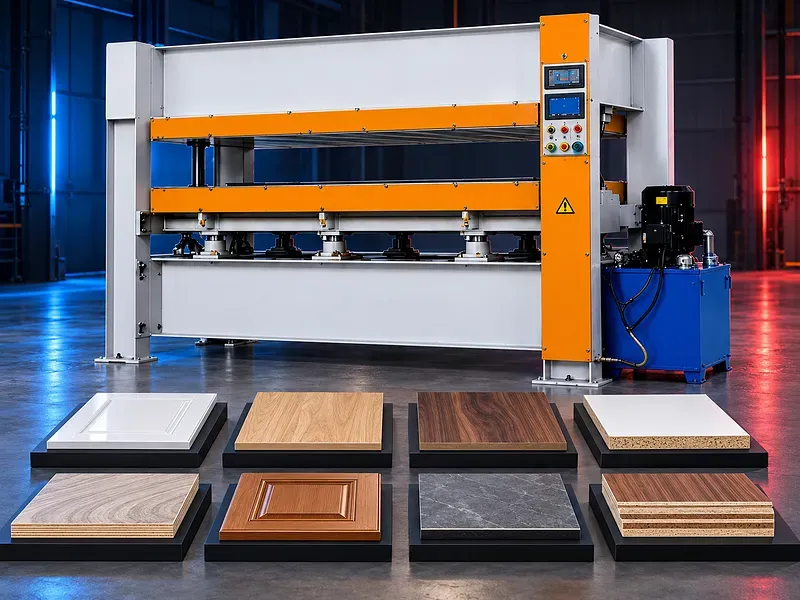

وظيفة المكبس الساخن للأخشاب

يغلق المكبس طاولة ساخنة أو أكثر على رصة ألواح مجمعة ويحافظ على ضغط وحرارة وزمن محددين. تدعم الحرارة تصلب أو تنشيط اللاصق المتوافق بينما يحافظ الضغط على تلامس الطبقات.

يجب أن تناسب الماكينة والعملية المختارتان خامات المنتج واللاصق والهندسة. لا يضمن المكبس الساخن وحده لوحا نهائيا أو رابطة معتمدة.

تكوينات المكابس المحتملة

قد تشمل التكوينات مكبسا بفتحة واحدة أو مكبسا متعدد الفتحات مع مقاسات طاولات ومسافات فتح وأنظمة تسخين وتحكم وملحقات تحميل مختلفة. وقد يستخدم الهيكل أسطوانات هيدروليكية أو نظام إغلاق آخر مثبتا.

يجب تأكيد عدد الفتحات الفعلي واتجاه التحميل ووظائف التحكم والملحقات من داتا شيت ورسم الماكينة المعتمدين.

تجهيز الألواح والمنتج

يجب تجهيز الألواح والأوجه والقلب والقشرة والطبقات الوسيطة بالأبعاد والرطوبة وحالة السطح والنظافة المعتمدة قبل وضع اللاصق والتجميع.

قد يؤثر اختلاف السمك والغبار والزيت وتلف السطح واعوجاج المكونات والفواصل المفتوحة واتجاه الطبقات غير الصحيح في توزيع الضغط وتشطيب السطح وجودة الربط.

التطبيقات المحتملة

قد تشمل التطبيقات الألواح المكسوة بالقشرة والألواح المجمعة وتجميعات الأبواب ذات القلب المجوف والألواح الديكورية ومكونات الأثاث والمنتجات الخشبية المركبة وبعض التكوينات متعددة الطبقات المتوافقة.

تعتمد الملاءمة على خامات الطبقات وتصميم القلب وسريان اللاصق والحساسية للحرارة ومقاومة الضغط وسماحية السمك ومتطلبات السطح والتشغيل أو التشطيب اللاحق.

اختيار اللاصق وتجهيزه

يجب اعتماد اللاصق للخامة والقشرة وخدمة المنتج والحرارة وطريقة الكبس. تؤثر نسبة الخلط ومعدل الفرد والزمن المفتوح وزمن التجميع وسلوك التصلب والعمر بعد الخلط والتخزين والمناولة في النتيجة.

يجب أن تحدد تعليمات العملية وبيانات السلامة لمورد اللاصق التجهيز والتطبيق والرطوبة والحرارة والضغط والزمن والتهوية والتنظيف واختبارات القبول.

طاولات الكبس الساخنة

تنقل الطاولات الساخنة الحرارة إلى تجميع اللوح وتوفر سطح الكبس. يؤثر استواء الطاولة وتوازيها وحالة سطحها ومسار السائل الداخلي وتوزيع الحرارة في تلامس الضغط وتجانس التصلب.

يجب تأكيد أبعاد الطاولة وسمكها وخامتها وتشطيب سطحها ونطاق الحرارة وسلوك التسخين وسماحية التجانس وتقسيم مناطق التسخين وطريقة التوصيل والحمل الموضعي المسموح.

نظام التسخين والتحكم في الحرارة

قد تستخدم طرق التسخين الزيت الحراري أو الماء الساخن أو البخار أو السخانات الكهربائية أو نظاما معتمدا آخر حسب تصميم المكبس. ولكل طريقة متطلبات مختلفة للمرافق والتحكم والصيانة والسلامة.

يجب أن يستخدم التحكم حساسات مثبتة وطريقة قياس معتمدة. لا تثبت الحرارة المضبوطة وحدها تجانس حرارة الطاولة أو اختراق الحرارة خلال المنتج.

قوة الكبس والضغط النوعي

تتوزع قوة المكبس الكلية على مساحة الحمل الفعلية. يعتمد الضغط النوعي المطلوب على اللاصق وخامات الطبقات وتكوين المنتج وتلامس الأسطح وبرنامج الكبس المعتمد.

يجب أن يحسب الاختيار مساحة الحمل والضغط المطلوب والقوة الكلية وترتيب الأسطوانات وهامش مثبت. لا تكفي القوة الاسمية وحدها إذا كان مقاس المنتج وتوزيع الضغط غير معلومين.

النظام الهيدروليكي والإغلاق

قد يرفع النظام الهيدروليكي الطاولة المتحركة أو يغلقها ويحافظ على الضغط أثناء الدورة عندما يستخدم في التصميم المختار. يجب أن تدعم الأسطوانات والمضخة والصمامات وموانع التسريب والخزان والترشيح والتحكم حركة متزامنة وثباتا للضغط داخل الحدود المعتمدة.

يجب تأكيد ضغط التشغيل وعدد الأسطوانات وترتيبها وسرعة الإغلاق وسلوك تثبيت الضغط وتعويضه وحدود التسريب ونوع الزيت والتبريد والترشيح والمراقبة وتفريغ الضغط الآمن.

التحكم الإلكتروني ودورة الكبس

قد ينسق التحكم الإلكتروني الحرارة وإغلاق المكبس وبناء الضغط وزمن التثبيت والفتح والإنذارات والإعدادات المحفوظة حسب الوظائف المركبة. وقد تظل بعض الضبط والمناولة يدوية.

يجب تأكيد لغة الواجهة والوصفات ومدخلات الحساسات وبيان الضغط والحرارة وتسجيل البيانات والصلاحيات والتشخيص والنسخ الاحتياطية والتسلسل بعد أعطال الكهرباء أو الهيدروليك أو التسخين.

التحميل والتفريغ اليدوي

تحتاج المناولة اليدوية إلى طريقة محددة لتجهيز وحمل ومحاذاة وتحميل وإخراج اللوح أو الرصة دون حبس اليدين أو إتلاف الأسطح أو تحريك موضع الطبقات.

يجب مراجعة مقاس اللوح ووزنه وحرارته وارتفاع الفتحة والمسافة بين الرفوف وعدد المشغلين وطاولات الدعم والأرفف والعربات ووسائل الرفع ومنطقة التبريد. لا يلغي التحميل اليدوي الحاجة إلى الحواجز والتحكم الآمن في الدخول.

برنامج الكبس

يحدد برنامج الكبس حرارة الطاولة والضغط النوعي ومنحنى الإغلاق وزمن التثبيت وطريقة الفتح والتكييف المطلوب لمنتج معتمد. يجب أن يراعي السمك الكلي وانتقال الحرارة وسلوك اللاصق والرطوبة وتكوين الطبقات.

يجب إعداد البرنامج من خلال إرشادات اللاصق والتجارب واختبارات الجودة. أقصر دورة ممكنة ليست بالضرورة دورة التصلب الصحيحة.

تجانس الضغط والحرارة

يحتاج التشغيل المتجانس إلى صلابة مناسبة للهيكل وهندسة للطاولات وترتيب للأسطوانات وتوزيع للحمل وألواح مجهزة بصورة صحيحة. قد يسبب اختلاف السمك أو التحميل اللامركزي فروقا محلية في الضغط وعيوبا سطحية.

يجب أن تستخدم خرائط الحرارة وفحوص الضغط وتوازي الطاولات ورسم نتائج العينات أدوات ومعايير قبول معتمدة.

تسلسل الإنتاج

تبدأ العملية برسومات منتج معتمدة ومواصفات للخامات وتعليمات اللاصق وبرنامج كبس وخطة رص وطريقة فحص. يجب فحص نظافة الطاولات ونظام الحرارة ونظام الضغط والحواجز والحساسات ومعدات المناولة قبل الإنتاج.

تجهز المكونات وتعرف ويوضع اللاصق وتجمع وتحاذى وتحمل ثم يغلق المكبس ويحافظ على الدورة المعتمدة وبعدها يفرغ المنتج ويكيف ويفحص. تسجل التصحيحات والمرفوضات وتغييرات العملية.

الجودة والقبول

قد يشمل الفحص سمك اللوح وأبعاده واستواءه وتربيعه وعلامات السطح والفقاعات وظهور ملامح القلب وتحرك القشرة وتسرب اللاصق وإغلاق الحواف والانفصال والرطوبة وقوة الربط والمظهر وفقا لمعيار المنتج.

يجب أن تحدد خطة التحكم التكييف وعينات الاختبار واختبارات الربط الإتلافية وأخذ العينات والمعايرة واعتماد أول لوح وحدود القبول والتتبع والتعامل مع المنتجات غير المطابقة.

كيفية اختيار المكبس الساخن الصحيح

قدم رسومات المنتج والتجميع وطول اللوح وعرضه وسمكه وخامات الطبقات وتكوين القلب وبيانات القشرة واللاصق وبرنامج الكبس وأبعاد الرصة والكمية ومزيج الدفعات والتشطيب والسماحيات واختبارات الجودة والإنتاج المستهدف.

حدد أيضا مقاس الطاولات وعدد الفتحات ومسافة الفتح واتجاه التحميل ووسائل المناولة اليدوية ووسط التسخين والمرافق ونطاقات الحرارة والضغط والتهوية ومساحة الأرضية والعمالة وقدرة الصيانة وتجربة القبول.

المعلومات الفنية المطلوب التحقق منها

يجب أن تؤكد المستندات المعتمدة طول الطاولة وعرضها وعدد الفتحات ومسافة الفتح والشوط والقوة الكلية ونطاق الضغط النوعي وترتيب الأسطوانات وسرعة الإغلاق والفتح واستواء الطاولات وتوازيها ونطاق الحرارة وتجانسها وطريقة التسخين وشروط زمن التسخين.

يجب أيضا تأكيد بيانات الهيدروليك وقدرة السخان والحمل الكهربائي وطلب مرافق التسخين والتحكم والحساسات والوصفات والتسجيل وملحقات التحميل والأبعاد والوزن وحمل الأرضية والأساس والحواجز ووظائف السلامة والتهوية وأساس الضوضاء والمعدات القياسية والاختيارية والعدد والمستندات والتدريب والضمان والخدمة وطريقة القبول.

السلامة ومخاطر التشغيل

تشمل المخاطر السحق بين الطاولات والحركة غير المتوقعة والأسطح والألواح الساخنة والضغط الهيدروليكي وتسريب السوائل ووسط التسخين والكهرباء وكيماويات اللاصق والأدخنة والمناولة اليدوية وعدم استقرار الرصات والصيانة داخل منطقة المكبس.

يحتاج التركيب إلى حواجز وأقفال أمان وإيقاف طوارئ ودعامات فتح آمنة وبلوكات ميكانيكية وتفريغ ضغط وحماية من الحرارة وفصل للطاقة وتهوية وإجراءات مناولة للاصق ووسائل رفع ومهمات حماية شخصية وتدريب وإشراف وتقييم مخاطر موثق.

التركيب وبدء التشغيل

يجب أن يشمل تجهيز الموقع طريق الدخول وحمل الأرضية والأساس والتثبيت وخلوص التشغيل والكهرباء ومرافق التسخين والتهوية وخدمة الهيدروليك وتدفق الألواح وتخزين اللاصق وطاولات التحميل ومنطقة التبريد ومناولة المخلفات والتحكم في الحريق ووصول الصيانة.

يجب أن يتحقق بدء التشغيل من المستوى ومحاذاة الهيكل والطاولات والتوازي وسلامة الهيدروليك والتحكم في التسخين وخريطة الحرارة وتوزيع الضغط والتحكم والحساسات ووظائف السلامة ولوحات العينات واختبارات الجودة وتدريب المشغل والصيانة والمستندات وتجربة قبول متفق عليها.

الصيانة ودعم دورة الحياة

يجب أن تتبع الصيانة الوقائية الجداول المعتمدة للطاولات ودوائر التسخين والخراطيم والتوصيلات والأسطوانات وموانع التسريب والمضخات والصمامات والفلاتر والزيت والسخانات والحساسات والتحكم والأدلة والمثبتات والحواجز وأقفال الأمان وأجهزة الطوارئ.

يجب الاتفاق على موانع التسريب والخراطيم والصمامات والفلاتر والزيت والحساسات والسخانات والكونتاكتورات وأجهزة المعايرة ومواد التنظيف والنسخ الاحتياطية والمستندات الفنية والتدريب وسجلات الفحص ومسؤولية الخدمة للمكبس المختار.

الحدود وحالة النشر

لا يثبت الوصف المقدم تكوين المكبس أو القوة أو مقاس الطاولة أو عدد الفتحات أو تجانس الحرارة أو تجانس الضغط أو دقة التشغيل أو جودة السطح أو جودة الربط أو المرونة أو الملحقات أو الطاقة الإنتاجية أو الملاءمة لكل متطلبات الكبس.

يحتاج النشر إلى داتا شيت معتمدة للماكينة المحددة ورسم للماكينة وبيانات التسخين والهيدروليك وورقة عملية للاصق والمنتج ونتائج اختبارات عينات وتعليمات السلامة وصورة معتمدة ومراجعة فنية ومراجعة على نسخة الاختبار واعتماد نهائي للمحتوى.

المراجعة الفنية والخطوة التالية

أرسل رسومات المنتج ومواصفات الألواح والطبقات وبيانات اللاصق وبرنامج الكبس وأبعاد الرصة وكميات الدفعات واختبارات الجودة والمرافق وتخطيط المصنع للمراجعة الفنية.

يجب أن تحدد المراجعة تكوين المكبس وترتيب الطاولات ونظام التسخين والقوة والتحكم ووسائل التحميل والتهوية والفحص وتجربة القبول والتركيب والتدريب والصيانة والمستهلكات وقطع الغيار المناسبة
