ماكينات تخريم متعدد لألواح الأثاث والدواليب

وظيفة ماكينة التخريم المتعدد

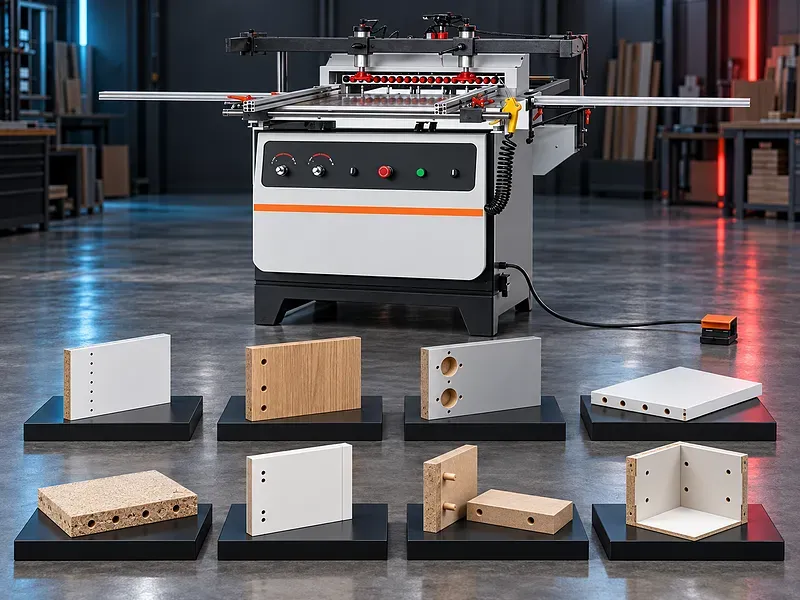

تموضع الماكينة عدة أعمدة حفر لتنفيذ مجموعة ثقوب معتمدة في لوح خشبي أو مكون متوافق. وقد تنفذ عدة ثقوب في دورة واحدة عندما تتطابق مواقعها مع ترتيب الرؤوس المركب.

يجب اختيار الماكينة من خريطة تخريم المنتج وطريقة التجميع. لا يثبت نوع الماكينة وحده عدد الثقوب أو أبعادها أو الدقة أو إنتاجية الخط.

تطبيقات الأثاث والدواليب

قد تشمل التطبيقات جوانب الدواليب والأرفف والأبواب والفواصل وأجزاء الهياكل والأدراج وأثاث المكاتب ووحدات المطابخ والملابس وأنظمة التخزين وبعض أجزاء الأثاث المفكك.

قد تخدم الثقوب الأوتاد والمفصلات والوصلات وحوامل الأرفف ومسامير التجميع وبعض الإكسسوارات. يجب مراجعة كل نمط على رسم مورد الإكسسوار وتصميم المنتج النهائي.

خامات الألواح وحالتها

قد تشمل الخامات ألواح الألياف متوسطة الكثافة وألواح الحبيبات والأبلكاش والألواح المجمعة والألواح المغطاة بالميلامين وبعض مكونات الخشب الطبيعي عندما تعتمد للماكينة والعدد والتثبيت والشفط.

يؤثر السمك والكثافة والطلاء وطبقات اللاصق والرطوبة والاستواء والالتواء وحالة الحافة والشوائب الداخلية في حمل الحفر والتكسير وإخراج الرايش وعمر العدة وملاءمة التجميع.

خريطة الثقوب وبيانات التشغيل

قدم رسما أو خريطة تخريم رقمية تحدد مراجع اللوح واتجاه الوجه والحافة وإحداثيات الثقوب وأقطارها وأعماقها والثقوب النافذة أو العمياء والشطف والتجويف المدرج ومراجع الإكسسوارات.

يجب أن تحدد البيانات الأجزاء المعكوسة واليمين واليسار واتجاه الألياف والأسطح النهائية ومناطق السماحية وأي ثقوب تنفذها ماكينة أخرى.

التخريم الأفقي والرأسي

قد تحفر الرؤوس الرأسية أوجه الألواح بينما تحفر الرؤوس الأفقية حواف مختارة حسب الترتيب المركب. تجمع بعض الماكينات الاتجاهات بينما تحتاج أخرى إلى تجهيزات أو ماكينات منفصلة.

يجب تأكيد اتجاهات الرؤوس وعددها وحركتها وتسلسل التشغيل ومناطق التداخل وبروز العدة وما إذا كانت عمليات الوجه والحافة تنفذ في نفس التثبيت.

رؤوس الحفر والصفوف ومسافات الأعمدة

قد يحتوي رأس الحفر على صف أو شبكة من الأعمدة بعلاقات ثابتة أو قابلة للضبط حسب التصميم. وقد تشغل أعمدة مختارة فقط لنمط معين.

يجب تأكيد عدد الرؤوس وعدد الأعمدة والمسافة بين المراكز واتجاهات الدوران وطريقة التشغيل ونطاق الضبط ووصول الصيانة والتوافق مع نظام تخريم الأثاث المطلوب.

البنط وحوامل العدد

قد تشمل العدد بنط مركزية للأخشاب أو بنط أوتاد أو ثقوب نافذة أو أدوات شطف أو تجويف مدرج أو عددا متخصصة معتمدة. يجب أن يناسب القطر والطول وهندسة القطع واتجاه الدوران وواجهة الحامل العمود واللوح والثقب.

يجب تأكيد سعة العدة وواجهة الساق وبروزها وضبط العمق والاستبدال والسن ومعايير العمر وأساس الخلوص الشعاعي والبنط المعتمدة للدوران يمينا ويسارا.

مراجع الألواح والتموضع والتربيع

تلزم مراجع ثابتة لطول اللوح وعرضه ووجهه وحافته وركنه. وقد تنشئ المحددات أو المساطر أو أنظمة القياس أو المحاور المبرمجة موضع التخريم حسب تكوين الماكينة.

يجب تأكيد أسطح المرجع وحركة التموضع وطريقة التربيع والتعويض وأقل وأكبر مقاس للأجزاء والتعامل مع القطع المعكوسة وحماية الأسطح النهائية.

تثبيت اللوح ودعمه

يجب تثبيت اللوح مستويا وبأمان على المراجع المعتمدة قبل حركة العدة. يجب أن تقاوم الكلامبات قوى الحفر دون ترك علامات أو سحق اللوح أو رفعه أو تحريكه.

يجب تأكيد عدد الكلامبات ومواقعها والتحكم في الضغط والحساسات وطاولات الدعم والبكر أو التعويم الهوائي والسلوك الآمن مع الألواح الضيقة أو القصيرة أو المرنة أو الملتوية أو المغطاة.

التحكم في العمق ومنع التكسير

تحتاج الثقوب العمياء إلى عمق متحكم فيه بينما تحتاج الثقوب النافذة إلى دعم وبروز مناسبين للعدة. تساعد بيانات القطع الصحيحة والعدد الحادة والدعم الخلفي وإخراج الرايش على تقليل التكسير وتلف السطح.

يجب تأكيد دقة ضبط العمق والمعايرة والتعويض وقياس سمك اللوح وطريقة الدعم الخلفي والأسطح الاستهلاكية والإعدادات المنفصلة للعدد والخامات.

التكوينات اليدوية والرقمية وCNC

قد تناسب الماكينات اليدوية أو الميكانيكية أنماطا متكررة ثابتة عندما يطابق التجهيز والسعة المنتج. وقد يدعم التموضع الرقمي أو CNC تغييرا أسرع وبرامج متنوعة عندما توثق وظائفه.

يجب تأكيد المحاور ونوع التحكم ولغة الواجهة وسعة البرامج وحماية الوصفات وصيغ الملفات ووظائف الباركود والشبكة والتشخيص والنسخ الاحتياطي والصلاحيات والتحكم في التغيير.

الباركود والربط بخط الإنتاج

قد يستدعي نظام الباركود برنامجا معتمدا من بيانات الإنتاج عندما يتكامل القارئ والبرنامج والملصقات وقاعدة البيانات بصورة صحيحة. وقد تتبادل الخطوط الآلية تعريف الجزء والأبعاد والحالة ومسار التشغيل.

يجب تأكيد بروتوكول الاتصال ومالك البيانات وربط الحقول والتعامل مع الأخطاء ومنع التكرار والعمل دون اتصال والأمن السيبراني والصلاحيات والتتبع والربط مع القص وتلزيق الحواف والتجميع وبرامج الإنتاج.

شفط الرايش وتنظيف منطقة العمل

ينتج الحفر رايشا وغبارا ناعما حول العدد والثقوب والرؤوس وأسطح الدعم. وقد يؤثر التراكم في مراجع العمق والكلامبات والآليات وتبريد العدة وجودة الهواء وخطر الحريق.

يجب تأكيد أغطية الشفط والمخارج وتدفق الهواء والضغط والمواسير والترشيح ومناولة المخلفات وتصنيف الغبار ووصول التنظيف والتأريض وضوابط الحريق لكل خامة معتمدة.

جودة الثقوب والفحص

قد يشمل الفحص القطر والعمق والموضع والمسافات والتعامد والبعد عن الحافة ومحاذاة ثقوب الوجه والحافة والتكسير والرايش والاحتراق وعلامات السطح والملاءمة مع الأوتاد أو الإكسسوارات.

يجب أن تحدد خطة الجودة المراجع والسماحيات وأدوات القياس والقوالب واعتماد أول لوح والعينات والمعايرة وتصحيح تآكل العدة وحدود التصحيح والتتبع والتعامل مع الأجزاء غير المطابقة.

تسلسل الإنتاج

يبدأ العمل برسم منتج وخريطة تخريم معتمدة ومراجع الإكسسوارات وتعريف اللوح وبرنامج أو ورقة تجهيز وقائمة عدد ومراجع وتثبيت وإعدادات شفط وطريقة فحص. يجب فحص الحواجز وأقفال الأمان والحساسات والطوارئ.

يشغل لوح عينة ثم تفحص الثقوب الحرجة وتجرب ملاءمة الإكسسوارات أو التجميع عند الحاجة. تسجل التصحيحات المعتمدة قبل إطلاق إنتاج الدفعة بصورة محكومة.

زمن الدورة وتخطيط الإنتاج

يشمل زمن الدورة الكلي التحميل والتعريف والمرجعية والتثبيت وتموضع الرؤوس والحفر والرجوع وتنظيف الرايش وإعادة التموضع والتفريغ والفحص واختيار البرنامج وتغيير التجهيز.

لا ينشر معدل إنتاج أو ادعاء بالكفاءة دون تجربة زمنية تستخدم اللوح وخريطة الثقوب والعدد وطريقة التحميل والعمالة والتكامل ومعايير الجودة الفعلية.

السلامة ومخاطر التشغيل

تشمل المخاطر البنط الدوارة وحركة الرؤوس والمحاور والألواح وسحق الكلامبات ونقاط القرص وكسر العدة وتطاير الرايش والغبار والضوضاء والكهرباء والهواء المضغوط والحركة الأوتوماتيكية غير المتوقعة وأخطاء البرامج والمناولة اليدوية.

تحتاج الماكينة إلى حواجز وأقفال أمان وإيقاف طوارئ ووضع تجهيز آمن وفصل للطاقة وتثبيت محكوم وشفط والتحقق من العدد ومناطق تحميل آمنة وتدريب وإشراف وتقييم مخاطر موثق.

التركيب وبدء التشغيل

يجب أن يشمل تخطيط الموقع طريق الدخول وحالة الأرضية والمستوى والتثبيت وخلوص الخدمة وتخزين الألواح وتدفق الخامات ودعم التحميل والتفريغ والكهرباء والهواء ومواسير الشفط وربط الشبكة عند اعتماده والإضاءة والمخلفات ووصول الصيانة.

يجب أن يتحقق بدء التشغيل من هندسة الماكينة والمراجع ومحاذاة الرؤوس واتجاه دوران الأعمدة ومعايرة العمق والكلامبات والشفط والبرامج والتكامل والحواجز وأقفال الأمان والطوارئ وألواح العينات والتدريب والمستندات وتجربة قبول متفق عليها.

الصيانة ودعم دورة الحياة

يجب أن تتبع الصيانة الوقائية الجداول المعتمدة للأعمدة والرؤوس والمحامل والأدلة والمسامير ونظم الحركة والكلامبات والمحددات والطاولات والتزييت والشفط والحساسات واللوحة الكهربائية والتحكم والقارئ والحواجز والطوارئ.

يجب الاتفاق على توريد البنط ومعايير السن والاستبدال والحوامل والكوليت وموانع التسريب والأسطوانات والأدلة والمحامل والفلاتر ومواد التزييت وأدوات المعايرة والنسخ الاحتياطية والتراخيص والأدلة والتدريب وسجلات الفحص ومسؤولية الخدمة وقطع الغيار المقترحة.

كيفية اختيار الماكينة الصحيحة

قدم رسومات المنتج وخرائط التخريم وتفاصيل الإكسسوارات وخامات الألواح وسمكها وأبعادها ووزنها وعمليات الوجه والحافة وأقطار الثقوب وأعماقها ومسافاتها والكميات ومزيج الدفعات والسماحيات والإنتاج المستهدف.

حدد أيضا اتجاهات الرؤوس وترتيب الأعمدة والعدد واحتياجات التجهيز أو CNC والباركود وربط الخط والشفط والكهرباء والهواء وتخطيط الأرضية والمناولة والعمالة وقدرة الصيانة واختبارات القبول.

المعلومات الفنية المطلوب التحقق منها

يجب أن تؤكد المستندات المعتمدة نطاقات طول وعرض وسمك ووزن اللوح وعدد الرؤوس واتجاهها وحركتها وعدد الأعمدة ومسافاتها وسرعتها واتجاه دورانها وطريقة تشغيلها وواجهة العدة وحدود قطر وعمق الثقوب.

يجب أيضا تأكيد محاور التموضع وأساس اختبار الدقة والكلامبات والطاولات وطلب الشفط والكهرباء والهواء والتحكم والبرنامج والباركود والشبكة والأبعاد والوزن وحمل الأرضية وأساس الضوضاء والحواجز ووظائف السلامة والمعدات القياسية والاختيارية والأدلة والتدريب والضمان والخدمة وطريقة القبول.

الحدود وحالة النشر

لا يثبت العنوان المقدم توافق الخامات أو عدد الرؤوس أو الأعمدة أو المسافات أو دعم الوجه والحافة أو وظائف CNC أو الباركود أو ربط الخط أو السعة أو الدقة أو السرعة أو زمن الدورة أو الإنتاج أو الشفط أو تكوين السلامة.

يحتاج النشر إلى داتا شيت معتمدة ومخطط للماكينة وخريطة الرؤوس والأعمدة وقائمة العدد ووصف التحكم والبرنامج ورسومات الكهرباء والهواء ووثائق الشفط والسلامة ونتائج لوح عينة وصورة معتمدة ومراجعة فنية ومراجعة على نسخة الاختبار واعتماد نهائي للمحتوى.

المراجعة الفنية والخطوة التالية

أرسل رسومات المنتج والتخريم ومراجع الإكسسوارات وبيانات الألواح وأقطار الثقوب وأعماقها ومسافاتها والكميات والسماحيات والإنتاج والمرافق وتخطيط المصنع للمراجعة الفنية.

يجب أن تحدد المراجعة الرؤوس وترتيب الأعمدة والعدد والمراجع والتثبيت والتحكم والباركود والتكامل والشفط والفحص وتجربة القبول والتركيب والتدريب والصيانة والمستهلكات وقطع الغيار المناسبة.
