مناشير شق طولي متعددة الأسلحة للأخشاب والشرائح

وظيفة منشار الشق متعدد الأسلحة

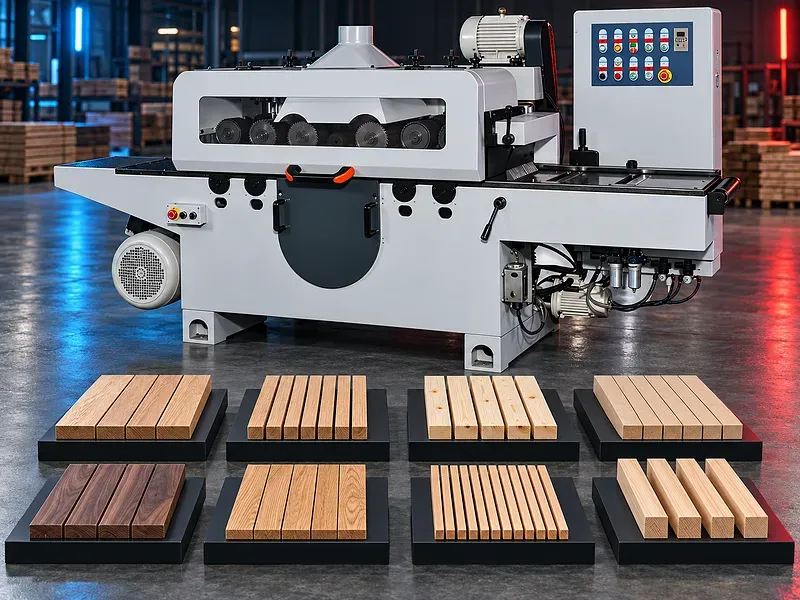

تغذي الماكينة خشبا متوافقا خلال عدة أسلحة دائرية لإنتاج عدة شرائح طولية في مشوار واحد. تحدد مواضع الأسلحة والفواصل عروض الشرائح الاسمية داخل حدود الماكينة المركبة.

يجب اختيار الماكينة من هندسة اللوح الداخل وخطة الشرائح النهائية وحالة الخامة ومسار الإنتاج المطلوب.

الفرق بين الشق الطولي والقطع العرضي

يتبع الشق الطولي عادة طول اللوح واتجاه الألياف. أما القطع العرضي فيفصل الخامة عبر عرضها أو أليافها ويستخدم عادة ترتيبا مختلفا للتغذية والتثبيت.

يجمع العنوان المقدم بين المصطلحين لكنه لا يثبت قدرة القطع العرضي. يعامل الشق الطولي فقط كوظيفة أساسية حتى يقدم دليل معتمد يثبت غير ذلك.

المنتجات والتطبيقات المحتملة

قد تشمل المنتجات شرائح الأرضيات وخامات إطارات الأبواب والشبابيك وعوارض الأثاث والسدائب والشرائح وألواح الصناديق ومكونات الطبالي وشرائط الحواف وبعض أجزاء الخشب الطبيعي أو الألواح المتوافقة.

تعتمد الملاءمة على تركيب الخامة واستقامتها وعرض الشريحة النهائي ومتطلبات السطح وعمليات التخانة أو التشكيل أو اللصق أو التجفيف أو التجميع اللاحقة.

حالة الخامة الداخلة

يجب تأكيد نوع الخشب وكثافته ورطوبته واتجاه الألياف والعقد والشروخ والراتنج والالتواء والتقوس وحالة الحافة والمعادن المدفونة وطبقات اللاصق وتركيب اللوح والطول والعرض والسمك والوزن الداخل.

قد تحرك الإجهادات الداخلية الشرائح بعد القطع بينما قد تتغذى الخامة الملتوية أو المشروخة بصورة غير متوقعة. يجب تحديد درجات الخشب ومعايير الرفض قبل الإنتاج.

خطة القطع وأبعاد الشرائح

قدم أبعاد اللوح الداخل وعدد الشرائح المطلوبة وعرضها وسمكها وطولها مع بدل تشذيب الحواف وبدل التشغيل اللاحق.

يجب أن تحسب خطة القطع عرض مجرى كل سلاح والتشذيب الجانبي والعيوب وتفاوت العرض المسموح. يؤكد العائد النظري بفرز خامة حقيقي وتجربة قطع.

عمود الأسلحة وترتيب المسافات

قد تركب الأسلحة الدائرية على عمود مع فواصل أو جلب أو عناصر تموضع معتمدة لتنفيذ عدة قطوع. وقد تستخدم بعض التصميمات أكثر من عمود أو نظام سلاح متحرك.

يجب تأكيد عدد الأعمدة وقطرها وطولها المستخدم وعدد الأسلحة ونطاق المسافات وتسلسل التركيب واتجاه الدوران وعزم التثبيت والاتزان ووصول الصيانة والطريقة المعتمدة لتغيير عروض الشرائح.

اختيار أسلحة المنشار

يجب أن يناسب قطر السلاح وسمكه وعرض مجرى القطع وفتحة التثبيت وعدد الأسنان وهندستها وصلابة الجسم والخامة واتجاه الدوران العمود وسمك الخشب واتجاه التغذية والسرعة والتشطيب المطلوب.

يجب تأكيد نطاق الأسلحة المعتمد وأقصى عدد وتوافق المجموعات وسياسة السن ومعايير الاستبدال وأبعاد الفلانشات ومنع أي مجموعة أسلحة أو فواصل غير معتمدة.

سلاسل وبكر التغذية والضغط

قد تسحب أو تدفع سلسلة مدفوعة أو بكر أو نظام آخر قطعة التشغيل خلال الأسلحة. يجب أن تتحكم عناصر الضغط في الخشب دون علامات أو تشوه زائد.

يجب تأكيد نوع نظام التغذية ونطاق السرعة وضبط الضغط وحالة السلسلة أو البكر وأقل طول للقطعة والدعم والتحكم في الانزلاق والسلوك مع الخشب الضيق أو القصير أو الملتوي أو الراتنجي.

الأدلة والمراجع والقطع المستقيم

يلزم وجه مرجعي مستقيم أو دليل أو مسطرة أو مسار تغذية محكوم لإنشاء القطع الطولي. يجب أن يناسب المرجع الأول الاستقامة المطلوبة وبدل التشغيل اللاحق.

يجب تأكيد ترتيب المسطرة أو الدليل وضبطه وحدود تآكله ومحاذاته ومعايرته ودعم الدخول وما إذا كانت الألواح ذات الحافة الخام تحتاج إلى عملية مستقلة لإنشاء خط مستقيم.

منع الارتداد والتحكم في القطعة

تساعد أصابع منع الارتداد وأجهزة الضغط ومناطق التغذية المحمية على التحكم في الخشب إذا حاولت قوى القطع أو الإجهادات الداخلية تحريكه للخلف أو لأعلى.

يجب تأكيد تغطية أجهزة منع الارتداد وحركتها وحدود تآكلها وفحصها وضبطها ووصولها وإعادة تجهيزها وملاءمتها لأقل أبعاد الخام. لا تستبدل هذه الأجهزة التجهيز والتشغيل الصحيحين.

مجرى القطع والعائد من الخامة

يزيل كل سلاح مجرى من عرض الخامة الداخلة. يحدد عدد الأسلحة وعرض المجرى والتشذيب الجانبي والعيوب وعروض الشرائح المستهدفة العائد الممكن من الخامة.

قد يقلل المجرى الأرفع الهالك فقط عندما يبقى ثبات السلاح ودعم العمود وحالة الخشب وسرعة التغذية وجودة القطع مقبولة. تحتاج ادعاءات العائد إلى خطة قطع وبيانات إنتاج فعلية.

جودة القطع والفحص

قد يشمل الفحص تفاوت عرض الشرائح والاستقامة والتوازي والتربيع وخشونة الحافة وعلامات المنشار والاحتراق واقتلاع الألياف والتكسير وانحراف القطع وتراكم الراتنج والبدل المتبقي للتشغيل اللاحق.

يجب أن تحدد خطة الجودة المراجع والسماحيات وأدوات القياس والعينات واعتماد أول قطع ومعايير تغيير الأسلحة وحدود التصحيح والتتبع والتعامل مع الشرائح غير المطابقة.

تسلسل الإنتاج

يبدأ العمل بخطة قطع معتمدة وفرز للخامة وقائمة للأسلحة والفواصل وتجهيز للعمود وإعدادات للتغذية والضغط والمراجع والشفط وطريقة الفحص. يجب التأكد من الحواجز وأجهزة منع الارتداد وأقفال الأمان والطوارئ.

يشغل لوح ممثل ثم تفحص كل شريحة ويؤكد بدل التشغيل اللاحق. يسجل التجهيز المعتمد وحالة الأسلحة قبل الإنتاج المحكوم.

زمن الدورة والطاقة الإنتاجية

يشمل زمن الدورة الكلي فرز الخامة والتحميل والمرجعية والتغذية والقطع والتوقف والتفريغ وفصل الشرائح والفحص والرص وتجهيز الأسلحة وتغيير المنتج.

قد تدعم التغذية الآلية والشرائح المتعددة الإنتاج لكن لا ينشر ادعاء بالكفاءة أو جودة القطع أو زمن الدورة أو الإنتاج دون تجربة زمنية تستخدم الخشب وخطط القطع والعمالة ومعايير القبول الفعلية.

شفط الغبار والرايش والهالك

قد تنتج الأسلحة المتعددة كمية كبيرة من نشارة الخشب والرايش والقطع الزائدة الضيقة. وقد يؤثر الشفط الضعيف في تبريد الأسلحة وجودة القطع وآليات التغذية والرؤية وجودة الهواء والنظافة وخطر الحريق.

يجب تأكيد تغطية الأغطية ومخارج الشفط وتدفق الهواء والضغط والمواسير والترشيح ومناولة المخلفات وتصنيف الغبار ووصول التنظيف والتأريض وضوابط الحريق للخامة وتجهيز الأسلحة المعتمدين.

السلامة ومخاطر التشغيل

تشمل المخاطر الأسلحة الدوارة والسلاسل والبكر المدفوعة وحركة منع الارتداد والتشابك والسحق ونقاط القرص والارتداد وتطاير الشرائح وكسر السلاح والغبار والضوضاء والكهرباء والهواء المضغوط والانحشار والمناولة اليدوية.

تحتاج الماكينة إلى أغلفة وأقفال أمان وإيقاف طوارئ وفرملة ووضع تجهيز آمن وفصل للطاقة وضوابط منع الارتداد ودعم ثابت وشفط وإدارة للأسلحة وتدريب وإشراف وتقييم مخاطر موثق.

التركيب وبدء التشغيل

يجب أن يشمل تخطيط الموقع طريق الدخول والأساس وحمل الأرضية والمستوى والتثبيت وخلوص الخدمة وتخزين الخشب ودعم الدخول والخروج والكهرباء والهواء ومواسير الشفط والمخلفات وضوابط الحريق والإضاءة ووصول الصيانة.

يجب أن يتحقق بدء التشغيل من تجهيز العمود والأسلحة والأدلة ونظم التغذية والضغط ومنع الارتداد والشفط والتحكم والحواجز وأقفال الأمان والطوارئ وقطع العينات وتدريب التشغيل والصيانة والمستندات وتجربة قبول متفق عليها.

الصيانة ودعم دورة الحياة

يجب أن تتبع الصيانة الوقائية الجداول المعتمدة للأعمدة والمحامل والأسلحة والفلانشات والفواصل وسلاسل التغذية والبكر ونظم الحركة وأجهزة الضغط والأدلة وأصابع منع الارتداد والتزييت والشفط والحساسات والتحكم والحواجز والطوارئ.

يجب الاتفاق على توريد الأسلحة ومعايير السن والاستبدال والفواصل والفلانشات والسلاسل والبكر والمحامل والسيور وشرائط التآكل والفلاتر ومواد التزييت وأدوات التجهيز وفحوص المعايرة والأدلة والتدريب وسجلات الفحص ومسؤولية الخدمة وقطع الغيار المقترحة.

كيفية اختيار الماكينة الصحيحة

قدم بيانات الخشب الداخل وأبعاده ووزنه ورطوبته وعيوبه وحالة الحافة وخطط القطع وعروض الشرائح والكميات ومزيج الدفعات والسماحيات والتشطيب وبدل التشغيل اللاحق ونظام الورديات والإنتاج المستهدف.

حدد أيضا عدد الأسلحة وعرض المجرى المفضل وتغييرات المسافات ونظام التغذية وطريقة المرجع والمساند والمناولة والشفط والمرافق وتخطيط الأرضية والعمالة وقدرة الصيانة واختبارات القبول.

المعلومات الفنية المطلوب التحقق منها

يجب أن تؤكد المستندات المعتمدة نطاقات عرض وسمك وطول التشغيل وعدد الأسلحة والأعمدة وقطر السلاح وفتحة التثبيت وعرض المجرى وحدود المسافات وسرعة العمود وقدرته ونوع نظام التغذية وسرعته وضغطه وأقل مقاس للقطعة وترتيب المراجع.

يجب أيضا تأكيد أساس اختبار الدقة وطلب الشفط والكهرباء والهواء والأبعاد والوزن والأساس وحمل الأرضية وأساس الضوضاء والحواجز وأجهزة منع الارتداد ووظائف السلامة والمعدات القياسية والاختيارية والأسلحة والفواصل والأدلة والتدريب والضمان والخدمة وطريقة القبول.

الحدود وحالة النشر

لا يثبت الوصف المقدم القطع العرضي أو أداء التغذية الآلية أو الكفاءة العالية أو جودة القطع أو نطاق الخامات أو سعة التشغيل أو عدد الأسلحة أو مسافاتها أو السرعة أو الدقة أو الإنتاج أو الشفط أو تكوين السلامة.

يحتاج النشر إلى داتا شيت معتمدة للماكينة المحددة ومخطط لها وبيانات العمود والأسلحة والتغذية ورسومات الكهرباء والهواء ووثائق الشفط والسلامة ونتائج قطع ممثلة وصورة معتمدة ومراجعة فنية ومراجعة على نسخة الاختبار واعتماد نهائي للمحتوى.

المراجعة الفنية والخطوة التالية

أرسل خطط القطع وبيانات الخشب وأبعاد الدخول والشرائح المطلوبة وبدل مجرى القطع والكميات والسماحيات والتشطيب والإنتاج والمرافق وتخطيط المصنع للمراجعة الفنية.

يجب أن تحدد المراجعة الماكينة والأسلحة والفواصل والأدلة والتغذية والضغط ومنع الارتداد والشفط والفحص وتجربة القبول والتركيب والتدريب والصيانة والمستهلكات وقطع الغيار المناسبة.
