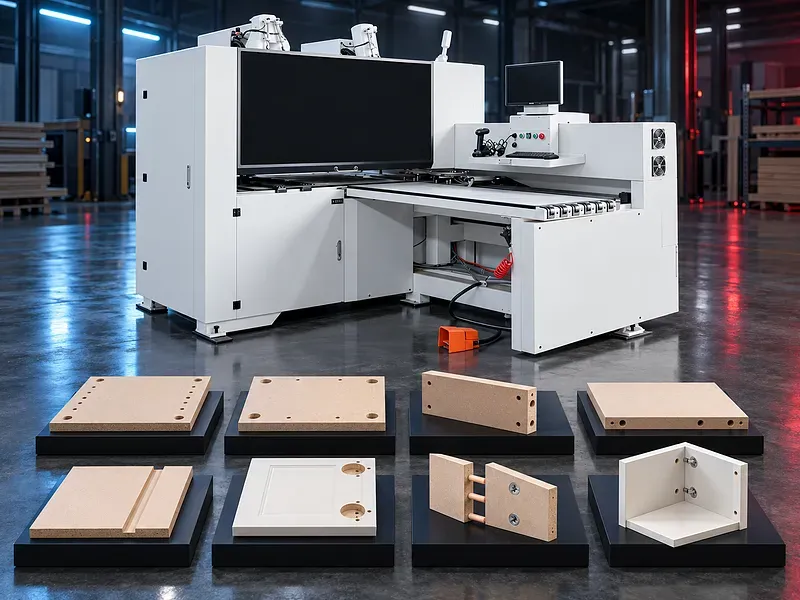

ماكينة CNC للتخريم والتفريز من ستة أوجه

وظيفة الماكينة

تستقبل الماكينة لوح أثاث مجهزا وتحدد مرجعه وتحركه خلال منطقة التشغيل. تنفذ وحدات التخريم وعمود التفريز المعتمد الثقوب والأخاديد والتجاويف والقطاعات المبرمجة وفقا للتجهيز المورد.

يساعد تشغيل عدة أوجه في مسار متحكم فيه على تقليل قلب اللوح يدويا وتكرار الضبط مع الحفاظ على مراجع ثابتة بين الملامح.

معنى التشغيل من ستة أوجه

يقصد بالتشغيل من ستة أوجه الوصول إلى السطح العلوي والسفلي والحواف الأربع من خلال رؤوس التخريم والتمركز ومناولة قطعة العمل بصورة منسقة. لا يعني ذلك إمكانية تنفيذ كل ملمح محتمل على كل وجه.

يحدد اتجاه الأداة والخلوص ودعم اللوح وتجهيز الماكينة الثقوب والأخاديد أو الملامح الممكنة.

مسار الإنتاج المعتاد

يجهز ملف قطعة متحقق منه وتعريف للوح قبل التحميل. يحدد مرجع اللوح ويمسك وينقل خلال العمليات المبرمجة ثم يخرج للفحص أو لمرحلة الإنتاج التالية.

يجب التحكم في اتجاه القطعة والملصقات وإصدار البرنامج ومسار القطع المكتملة لمنع عكس التخريم أو خلط الألواح أو نقص العمليات.

التخريم الرأسي

تنفذ وحدات التخريم الرأسي ثقوبا معتمدة من السطح العلوي أو السفلي للوح حسب تجهيز الماكينة. قد تشمل الاحتياجات المعتادة مواضع التجميع والأرفف والوصلات والإكسسوارات.

يعتمد قطر الثقب وعمقه وتباعده وحالة الاختراق على الرسم ونوع البنطة وتركيب اللوح والدعم الخلفي والمعاملات المبرمجة.

تخريم الحواف الأفقي

تنفذ البنط الأفقية تشغيل حواف محددة للأوتاد والوصلات والمثبتات والتعشيقات المعتمدة. يعد مرجع الحافة الصحيح وثبات اللوح أساسيين لأن الخطأ الصغير في الموضع قد يؤثر في التجميع.

تحقق من اتجاهات التخريم المتاحة ومواضع العدد وخلوص الحافة وأقل أبعاد للوح ومدى التوافق مع نظام الوصل المطلوب.

عمل الأخاديد والتفريز

قد ينفذ عمود تفريز معتمد أخاديد وتجاويف وفتحات وقطوعا وملامح بسيطة داخل حدود الحركة والعدد المجهزة. يساعد التفريز في أخاديد ظهر الوحدات وتجاويف الإكسسوارات وبعض عمليات التشكيل.

تحقق من وظائف عمود الدوران وواجهة الأداة ونطاق السرعة وقطر الأداة والعمق وما إذا كان تغيير العدد يدويا أو أوتوماتيكيا للمعدة المعروضة.

إنتاج القطعة الواحدة

قد يدعم اختيار البرامج أوتوماتيكيا والمناولة المرنة تسلسل ألواح مختلفة من قطعة إلى أخرى. يعتمد الأداء العملي على تجهيز الملفات والتعريف والتحميل وتوفر العدد وزمن التشغيل والفرز اللاحق.

يجب تقييم ادعاء إنتاج القطعة الواحدة باستخدام مزيج المنتجات الفعلي واختبار كامل من بيانات التصميم حتى الألواح المكتملة والمعرفة.

خامات الألواح وحالتها

قدم نوع اللوح وسمكه وتشطيب السطح وكثافته وتركيب القلب والطلاء ومعالجة الحواف وسماحيات الأبعاد. تختلف الألواح الحبيبية والليفية والأبلكاش والألواح المكسوة ومكونات الخشب الطبيعي أثناء التخريم والتفريز.

يجب أن تكون الألواح مستوية ونظيفة وخالية من معدن مخفي أو طبقات سطحية مفككة. تحتاج ملاءمة الخامة إلى عينة متحقق منها وعدد معتمدة.

تحديد مرجع اللوح والإمساك

يحدد نظام المناولة مرجع اللوح ويحرك القطعة مع الحفاظ على الوصول إلى الأوجه المطلوبة. يجب أن تمسك الكلابات اللوح بإحكام دون إتلاف السطح النهائي أو التصادم مع الملامح المبرمجة.

تحقق من نطاق الإمساك ومنطق إعادة التموضع وضغط الكلابات وحساسات المرجع وقواعد التعامل مع القطع الضيقة أو القصيرة أو الرقيقة أو المرنة.

البرامج وبيانات الإنتاج

تحتاج الماكينة إلى بيانات تشغيل دقيقة قد تأتي من برامج التصميم أو الإنتاج أو التحسين المعتمدة. يجب أن يتوافق تنسيق الملف ومحول البرنامج وتعريف الملامح وتعريف القطعة والنقل عبر الشبكة مع وحدة التحكم.

تحقق من تراخيص البرامج والواجهات ووظائف الباركود أو الملصقات والمحاكاة والنسخ الاحتياطي وصلاحيات المستخدم والتحكم في الإصدارات قبل اعتماد مسار العمل.

العدد والضبط

يجب أن تتوافق بنط التخريم وعدد التفريز والكوليت والحوامل وأجهزة القياس مع خامة اللوح وهندسة الثقب وواجهة عمود الدوران والسرعة المبرمجة. يجب التحكم في طول الأداة وقطرها وحالتها وموضع تركيبها.

جهز قائمة عدد وضبطا موثقا لكل عائلة منتجات وافحص أول قطعة بعد استبدال الأداة أو مراجعة البرنامج.

الدقة ومراقبة الجودة

تقاس الجودة النهائية من موضع الثقب وقطره وعمقه وتعامده وأبعاد الأخدود والتهشم وتشطيب الحافة وملاءمة التجميع مقارنة بالرسم المعتمد. لا تشمل دقة تمركز الماكينة وحدها تآكل الأداة أو تفاوت اللوح أو أخطاء البيانات.

استخدم أدوات قياس معايرة وخطة عينات معتمدة. سجل التصحيحات وتغييرات العدد والقطع المرفوضة عندما تكون التتبعية مطلوبة.

شفط الأتربة وتداول المخلفات

ينتج التخريم والتفريز رايشا وأتربة دقيقة قد تؤثر في جودة الثقوب والحساسات والأدلة وخطر الحريق. يجب أن يوفر نظام الشفط معدل الهواء والتوصيلات المعتمدة عند نقاط التشغيل النشطة.

يجب أن تناسب سعة التجميع وصيانة الفلاتر وتنظيف المواسير والتخلص من المخلفات خامة اللوح وعبء الإنتاج.

السلامة وحماية المشغل

تحتوي الماكينة على عدد دوارة وكلابات أوتوماتيكية ومحاور متحركة ونقل آلي للألواح. توفر الحواجز والمداخل المراقبة وإيقاف الطوارئ والشفط ووظائف التحكم الآمن وفقا لتقييم المخاطر المعتمد.

يجب أن تغطي الإجراءات الآمنة التحميل وضبط البرنامج وتغيير العدد واختبار أول قطعة والتفريغ ومعالجة الانحشار والتنظيف والصيانة.

التركيب وتكامل الأنظمة

يجب أن يؤكد تجهيز الموقع حالة الأرضية والكهرباء والهواء المضغوط والشفط واتصال الشبكة والإضاءة وتدفق الخامة ومساحة الصيانة. يجب أن تتوافق تجهيزات التغذية والتفريغ مع مقاسات الألواح والمناولة اللاحقة.

يحتاج التكامل مع برامج التصميم أو الملصقات أو الناقلات أو الفرز أو إدارة الإنتاج إلى تحقق منفصل للواجهات واختبار كامل لمسار البيانات والإنتاج.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب البرامج وفحص الملفات ومراجع اللوح والعدد والفحص والاستعادة الآمنة والشفط والعناية اليومية. يجب أن يفهم المشغلون أثر الاتجاه أو البيانات غير الصحيحة في كل خطوات التجميع التالية.

تشمل الصيانة الوقائية البنط وعدد التفريز والكوليت والكلابات والأدلة والمحركات والتزييت والحساسات والكابلات وخراطيم الشفط وأجهزة السلامة. جهز خطة معتمدة لقطع الغيار والمستهلكات.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الألواح والخامات وأقل وأكبر مقاسات واتجاهات الثقوب والأخاديد وملامح التفريز والكميات وتنوع الدفعات والسماحيات ومصدر البرامج والملصقات والعملية التالية. بعد ذلك حدد العدد والمناولة والشفط والمرافق وعينات القبول.

يجب أن يعتمد الاختيار على قطع ممثلة ومسار رقمي متحقق منه وليس على عدد أوجه التخريم وحده.

المعلومات الفنية المطلوب التحقق منها

تحقق من نطاق طول اللوح وعرضه وسمكه ووزنه. تحقق أيضا من ترتيب رؤوس التخريم وعدد البنط وقدرة وسرعة عمود الدوران وواجهة الأداة والمحاور وسرعة التغذية ونظام الإمساك ودقة التموضع وزمن الدورة واحتياج الشفط والهواء المضغوط والحمل الكهربائي وواجهات البرامج والأبعاد والوزن.

أكد العدد وتراخيص البرامج والحواجز والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول في المصنع والموقع.

حالة النشر

تشرح هذه الصفحة فئة الماكينة ومنطق الاختيار. تحتاج القدرات والسرعات والدقة والإنتاجية والوظائف وتوافق البرامج والخيارات والمواصفات القياسية والالتزامات التجارية إلى داتا شيت معتمدة ومراجعة فنية قبل النشر.
