قطع رأسي مزدوج الزوايا للقطاعات والمنشآت المعدنية

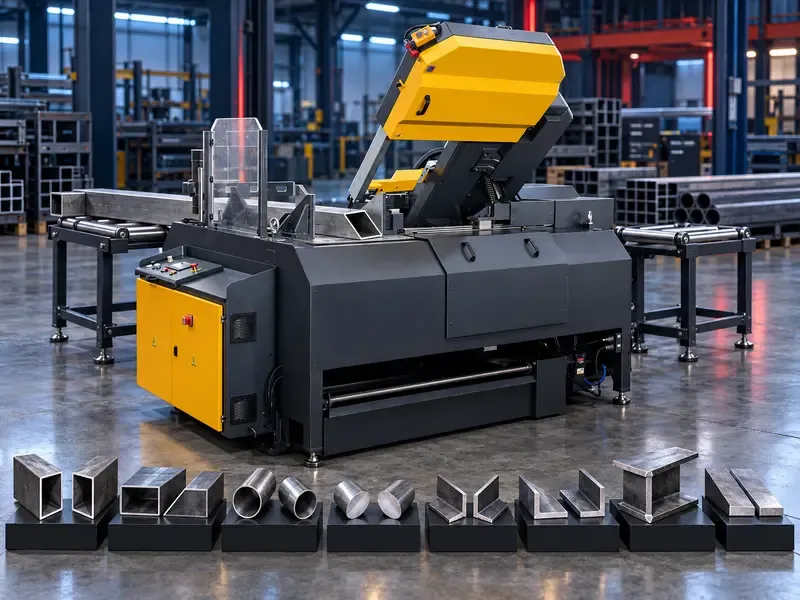

منشار شريطي رأسي نصف أوتوماتيك مزدوج الزوايا لقطع القطاعات والمنشآت المعدنية
منشار شريطي رأسي نصف أوتوماتيك للقطع المستقيم والقطع بالزوايا بدقة للبارات المصمتة والمواسير والقطاعات والكمر والمنشآت المعدنية. يسمح رأس المنشار مزدوج الزوايا بالحركة من 60° يسار إلى 60° يمين، مما يساعد على تنفيذ زوايا قطع متعددة مع تقليل الحاجة إلى إعادة تموضع الخامات الطويلة أو الثقيلة.
يجمع هذا المنشار الشريطي الرأسي مزدوج الزوايا بين دورة قطع هيدروليكية نصف أوتوماتيكية ورأس منشار دوار لتنفيذ القطع المستقيم والقطع بالزوايا في الاتجاهين. وهو مناسب لأعمال التصنيع التي تتطلب قطع القطاعات والكمر والمواسير أو الخامات المصمتة بزوايا مختلفة. يساعد الهيكل الصلب المزود بأدلة حركة خطية، مع إمكانية ضبط سرعة الشريط والتحكم في ضغط القطع، على تحقيق تشغيل مستقر مع مقاسات مختلفة من الخامات. كما يقلل التشغيل الهيدروليكي من التدخل اليدوي أثناء دورة القطع، بينما يساعد التصميم الرأسي في مناولة الخامات في تطبيقات القطع بالزوايا. تصلح الماكينة لأعمال المنشآت المعدنية وتصنيع الماكينات ومراكز خدمة الصلب وتصنيع الإطارات وأعمال تشغيل وتشكيل المعادن العامة. ويتوقف الأداء الفعلي للقطع على نوع الخامة وشكل القطاع واختيار الشريط وبارامترات القطع
استخدامات الماكينة
- القطع المستقيم عند 90°
- القطع بالزوايا يمينًا ويسارًا
- قطع القطاعات الدائرية والمربعة والمستطيلة
- قطع البارات المصمتة والمواسير والقطاعات والكمر والمنشآت المعدنية
- دورة قطع هيدروليكية نصف أوتوماتيكية
- أعمال الإنتاج والتصنيع التي تتطلب تغيير زوايا القطع بصورة متكررة
أهم المزايا
- تصميم رأسي للقطع مزدوج الزوايا
- مدى دوران رأس المنشار من 60° يسار إلى 60° يمين
- تشغيل نصف أوتوماتيك
- هيكل صلب بأدلة حركة خطية
- سرعة شريط قابلة للضبط من 15 إلى 120 متر/دقيقة
- تحكم في ضغط القطع
- مناسبة لأشكال ومقاسات قطاعات مختلفة ضمن قدرات القطع المحددة
- تقليل الحاجة إلى إعادة تموضع الخامات الطويلة أو الثقيلة عند التبديل بين زوايا القطع يمينًا ويسارًا
الخامات وأشكال الشغلات المناسبة
- قطاعات الصلب الإنشائي
- المواسير والأنابيب المعدنية
- البارات المعدنية المصمتة
- القطاعات المربعة والمستطيلة
- الكمر والقطاعات الإنشائية
- المكونات المعدنية التي تحتاج إلى تجهيز بالقطع بزاوية
التطبيقات الصناعية
- تصنيع المنشآت المعدنية
- تصنيع الماكينات
- مراكز خدمة الصلب
- تصنيع الإطارات والتجميعات الملحومة
- ورش الإنشاءات المعدنية
- أعمال تشغيل وتصنيع المعادن العامة
كيفية اختيار الماكينة المناسبة
- حدد نوع ودرجة الخامة.
- حدد شكل الشغلة: دائري أو مربع أو مستطيل أو ماسورة أو قطاع أو كمرة.
- حدد أكبر أبعاد للقطاع المطلوب قطعه.
- حدد زوايا القطع المطلوبة وما إذا كنت تحتاج القطع بالزوايا في الاتجاهين.
- حدد نطاق سرعة الشريط المطلوب وحجم الإنتاج المتوقع.
- حدد طول ووزن الخام لتحديد نظام المناولة أو طاولات الرول المناسبة للدخول والخروج.
- أكد التجهيز النهائي للماكينة ومتطلبات التشغيل قبل إصدار عرض السعر.
البيانات المطلوبة لعرض السعر
- نوع ودرجة الخامة
- شكل القطاع أو الشغلة
- أكبر وأصغر مقاس
- سمك الجدار للمواسير والقطاعات المجوفة
- زوايا القطع المطلوبة
- أطوال القطع المطلوبة
- عدد القطع المتوقع في الوردية أو اليوم
- أقصى طول ووزن للخام
- متطلبات المناولة أو طاولات الرول
- مصدر الكهرباء في موقع التركيب
مواصفات يجب تأكيدها قبل الطلب
- مقاس شريط المنشار
- قدرة الموتور الرئيسي
- قدرة وضغط النظام الهيدروليكي
- أبعاد ووزن الماكينة
- نظام تثبيت الخام
- نظام شد الشريط
- •نظام سائل التبريد
- مقاسات وحمولة طاولات الرول
- طريقة عرض أو ضبط زاوية القطع
- الجهد والتردد الكهربائي
- التجهيزات القياسية والاختيارية
أسئلة تُطرح علينا
ما هو المنشار الشريطي الرأسي مزدوج الزوايا؟
هو منشار شريطي بتصميم قطع رأسي ورأس منشار قابل للدوران لتنفيذ القطع بالزوايا في الاتجاهين، بما يسمح بالقطع المستقيم والمائل مع تقليل الحاجة إلى إعادة تموضع الخامات الطويلة.
ما مدى زوايا القطع؟
التجهيز المذكور يغطي من 60° يسار إلى 60° يمين، وتختلف قدرة القطع حسب الزاوية.
ما أقصى قدرة قطع عند 90°؟
القدرة المذكورة هي Ø460 مم للدائري، و710 × 460 مم للمستطيل، و460 × 460 مم للمربع.
ما نطاق سرعة شريط المنشار؟
نطاق السرعة المذكور هو 15–120 متر/دقيقة.
هل الماكينة أوتوماتيك بالكامل؟
لا. التجهيز المذكور نصف أوتوماتيك.
ما أنواع الخامات التي يمكن قطعها؟
الماكينة مخصصة للبارات والمواسير والقطاعات والكمر والمنشآت المعدنية. ويجب اختيار الشريط وبارامترات القطع طبقًا لنوع الخامة وشكل القطاع.
هل تظل قدرة القطع ثابتة عند القطع بالزوايا؟
لا. تقل قدرة القطع عند الزوايا، ولذلك يجب مراجعة جدول القدرات طبقًا للزاوية وشكل القطاع المطلوب.
ما البيانات المطلوبة لاختيار الماكينة؟
أرسل نوع الخامة وشكل القطاع وأبعاده وزوايا القطع وطول ووزن الخام وأطوال القطع المطلوبة وحجم الإنتاج المتوقع.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
