ماكينات مثقاب شعاعي للشغلات الكبيرة

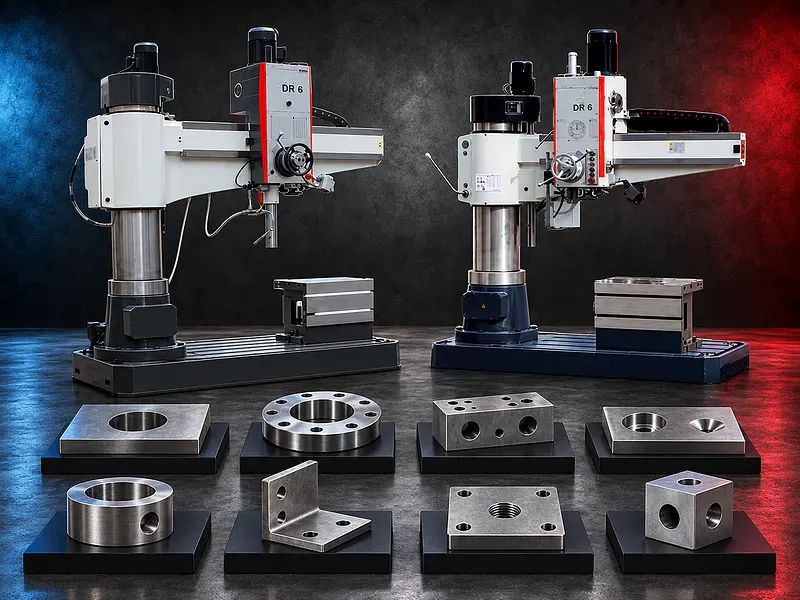

مفهوم المثقاب الشعاعي

يسمح الذراع الشعاعي لرأس التثقيب بالتحرك داخل نصف قطر عمل بينما يوفر العمود التموضع الرأسي والدوراني وفقا لتصميم الماكينة. قد يقلل ذلك الحاجة إلى تحريك الشغلة الكبيرة بصورة متكررة بين مواضع الثقوب.

ترتبط حركة الذراع ومشوار الرأس ودوران العمود وطريقة التثبيت ومدى عمود الدوران وعملية التموضع بالموديل المحدد وتحتاج إلى تحقق.

عمليات التشغيل المحتملة

قد تشمل العمليات التثقيب والتوسيع الدقيق بالريمر والتجويف المدرج والشطف وتسوية موضع تثبيت رأس المسمار وبعض أعمال القلاوظ أو التجويف، وفقا لعمود الدوران والتغذيات والعدد وصلابة الماكينة الموثقة.

يجب مراجعة كل عملية من حيث الخامة وحالة الثقب الابتدائية والقطر والعمق والسماحيات والتشطيب وواجهة الأداة وقدرة عمود الدوران وقوة الدفع والسرعة والتغذية والتبريد وخروج الرايش والفحص.

الشغلات والتطبيقات المناسبة

قد تشمل الشغلات قواعد وهياكل الماكينات والألواح والفلانشات والأجسام والمنشآت الملحومة والمسبوكات والمكونات الإنشائية وقطع الصيانة والأجزاء الكبيرة الأخرى التي تتوزع الثقوب بها داخل مساحة يمكن الوصول إليها.

قد تشمل التطبيقات بناء الماكينات وورش الإصلاح والتصنيع والصيانة والمعدات الثقيلة والهندسة العامة وغرف العدد وإنتاج الدفعات الصغيرة.

أهمية التموضع الشعاعي

قد يسمح تحريك رأس التثقيب على الذراع وحول العمود بالوصول إلى عدة مواضع للثقوب بينما تظل الشغلة في تجهيز واحد. وقد يفيد ذلك مع الأجزاء الكبيرة أو الثقيلة أو صعبة إعادة التموضع.

تعتمد الفائدة على توزيع الثقوب ومدى الوصول وارتفاع الشغلة وترتيب الجيج وخلوص الذراع ودوران العمود واستراتيجية المراجع وتغيير العدد ومتطلبات الفحص.

تثبيت الشغلة والتجهيز

يجب تحديد موضع الشغلة من مراجع مناسبة وتثبيتها بأمان دون حركة أو تشوه. قد يستخدم التجهيز قاعدة الماكينة أو طاولة صندوقية أو مجاري تثبيت أو زوايا أو كلابات أو جيجات أو دعامات أو روافع.

يجب أن تتحكم الخطة في وصول الأداة ومدى عمود الدوران وخلوص الذراع والرأس وارتفاع الشغلة وقوة دفع التثقيب وتدفق الرايش والتبريد والرفع ومخاطر التصادم ونقل المراجع وإتاحة الفحص.

عمود الدوران والعدد وواجهة الأداة

قد تشمل العدد البنط وبنط التمركز وأدوات الشطف والتجويف المدرج والريمرات وأدوات تسوية موضع رأس المسمار وأدوات القلاوظ والتجويف والظرف والجلب والمهايئات والحوامل المتوافقة مع مخروط عمود الدوران وسعته الموثقين.

يعتمد اختيار الأداة على الخامة والصلادة وقطر الثقب وعمقه والسماحيات والتشطيب وبروز الأداة وصلابة الماكينة وقدرة عمود الدوران والتبريد وتوصيات مصنع الأداة.

السرعة والتغذية ودورة التثقيب

يجب أن تناسب سرعة عمود الدوران والتغذية الخامة وقطر الأداة وخامتها وعمق الثقب والتبريد وقدرة الماكينة والتشطيب المطلوب. قد تحتاج الثقوب العميقة أو المتقطعة إلى دورة متحكم فيها وخطة لخروج الرايش.

يجب التحقق من نطاق السرعات والتغذيات ووظائف التغذية الآلية وتعشيقها ومحددات العمق وعكس القلاوظ والحماية من الحمل الزائد والدورات الآلية للموديل المحدد.

تثبيت الذراع والرأس والعمود

يجب تموضع الذراع ورأس التثقيب والعمود وتثبيتها وفقا لتعليمات الماكينة قبل القطع. تؤثر حالة التثبيت مباشرة في الثبات ومخاطر الحركة تحت قوة دفع التثقيب.

قد تستخدم وظائف تثبيت يدوية أو ميكانيكية أو هيدروليكية أو تعمل بالطاقة وفقا للموديل. يجب تأكيد تسلسلها ومؤشراتها وضغطها وأنظمة مراقبتها ومتطلبات صيانتها.

الدقة والفحص

قد تشمل متطلبات الثقب النهائي القطر والموضع والمسافات والعمق والتعامد والتمركز وجودة القلاوظ ومقاس التجويف المدرج وزاوية الشطف وحالة سطح تثبيت رأس المسمار وتشطيب السطح.

تعتمد النتائج على هندسة الماكينة وتثبيت الذراع والرأس وحالة عمود الدوران وانحراف الأداة وتثبيت الشغلة وضبط المراجع وانحراف الأداة وبيانات القطع والتأثيرات الحرارية وأجهزة الفحص المعايرة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات المكونات موضحا الخامة والأبعاد والوزن وأقطار الثقوب وأعماقها والمسافات وأعلى وأقل مواضع الثقوب والسماحيات والتشطيب والكميات وأحجام الدفعات ومسار الإنتاج الحالي.

يجب أن يشمل الاختيار أقصى سعة تثقيب والمسافة من مركز عمود الدوران إلى العمود ومشوار عمود الدوران والحركة الرأسية للذراع ومشوار الرأس وأبعاد القاعدة والطاولة ومخروط عمود الدوران والسرعات والتغذيات وقدرة المحرك ومتطلبات القلاوظ والتبريد والمساحة.

البيانات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد الشركة المصنعة والعلامة التجارية والموديل ونوع الماكينة وأقصى قطر تثقيب حسب الخامة وظروف الاختبار ومخروط عمود الدوران ومشواره ونطاق سرعاته وتغذياته وقدرة محركه وإمكانية القلاوظ إن وجدت.

يجب أيضا تأكيد قطر العمود وطول الذراع ومدى مركز عمود الدوران ومشوار الرأس والحركة الرأسية للذراع وأقصى مسافة من عمود الدوران إلى القاعدة وأبعاد القاعدة والطاولة ووزن الماكينة ومعيار الدقة وأنظمة التثبيت والتبريد والكهرباء والأساسات والملحقات والحواجز وأجهزة السلامة.

التبريد والرايش والصيانة

قد يقلل سائل التبريد المناسب الحرارة ويزيت القطع ويدعم عمر الأداة ويساعد على حمل الرايش عندما تتطلب الخامة والعدد ذلك. يجب التحكم في الرايش حول الثقب والجيج والقاعدة والطاولة ومناطق حركة الماكينة.

يجب أن تغطي الصيانة الوقائية تزييت عمود الدوران والتروس والتغذيات ورفع الذراع وحركة الرأس وأسطح العمود وأنظمة التثبيت والتبريد والتحكم الكهربائي والحواجز والفحوص الدورية لهندسة الماكينة.

متطلبات السلامة

يجب أن يعالج تقييم المخاطر دوران العدد وعمود الدوران والتشابك والرايش الحاد وكسر الأداة وقذف الأجزاء والشغلات الثقيلة والرفع والتثبيت وحركة الذراع والرأس ونقاط القرص وسائل التبريد والمناولة اليدوية والمخاطر الكهربائية.

يجب أن تتبع الحواجز وإيقاف الطوارئ وفحوص عمود الدوران والأداة وإجراءات تثبيت الشغلة ومناطق الخلوص الآمن وخطة الرفع وتعليمات التشغيل والتدريب ومهمات الوقاية الشخصية وضوابط الصيانة المستندات المعتمدة ومتطلبات الموقع.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة والأساسات والتسوية ووصول معدات الرفع ومسار الشغلة وخلوص الرافعة والكهرباء والتأريض والتبريد والتزييت وتجميع الرايش والإضاءة والتهوية وتخزين العدد ومساحة الفحص ووصول الصيانة وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية وخدمة عمود الدوران وأنظمة التثبيت والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا تناسب ماكينة المثقاب الشعاعي تلقائيا كل شغلة أو قطر ثقب أو عمق أو موضع أو سماحية أو تشطيب أو قلاوظ أو خامة أو حجم دفعة أو هدف إنتاجي.

قد يكون المثقاب المكتبي أو القائم أو المغناطيسي أو مركز التشغيل أو ماكينة التجويف أو ماكينة الثقوب العميقة أو نظام التثقيب المحمول أو عملية أخرى أنسب لبعض التطبيقات.

المراجعة الفنية والخطوة التالية

أرسل رسومات المكونات موضحا الخامة والأبعاد والوزن وأقطار الثقوب وأعماقها ومواضعها والسماحيات والقلاوظ والتجاويف المدرجة والشطف والتشطيب والكميات وقيود التجهيز والطاقة المطلوبة.

تراجع السقاري ماشينري متطلبات الوصول وعمود الدوران والذراع والطاولة والعدد والتثبيت والفحص والمرافق والسلامة والعمليات البديلة والبيانات التي ما زالت تحتاج إلى تأكيد من الشركة المصنعة.
