حلول متكاملة لتصنيع وتشغيل المحابس النحاسية

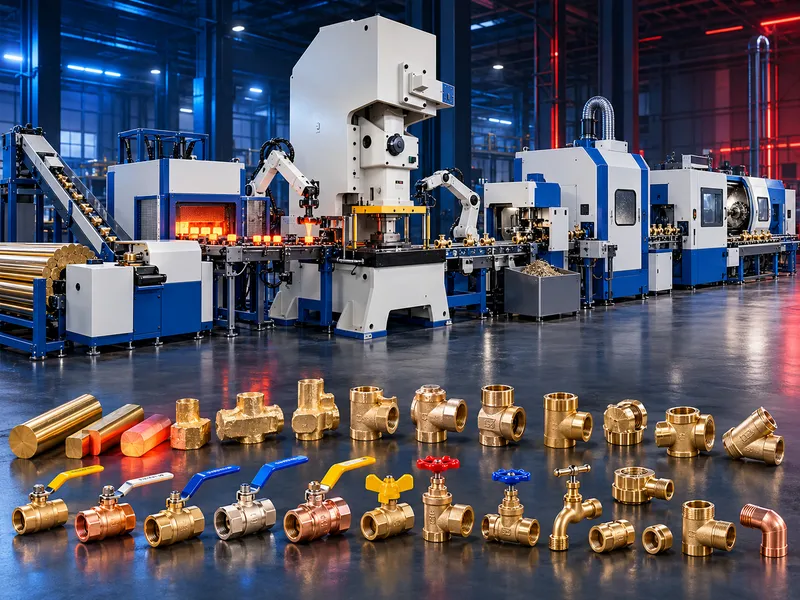

خط إنتاج أوتوماتيكي متكامل لتصنيع وتشغيل المحابس النحاسية
خط إنتاج متكامل لتصنيع محابس النحاس والنحاس الأصفر، يجمع بين تجهيز وقص القضبان، التسخين المتحكم به، التشكيل بالمكبس، التشذيب، تنظيف السطح، التشغيل CNC والمناولة الآلية ضمن دورة إنتاج مترابطة.
يجمع خط إنتاج المحابس النحاسية الأوتوماتيكي مراحل التصنيع الرئيسية اللازمة لتحويل قضبان النحاس أو سبائك النحاس إلى أجسام محابس ومكونات مشغلة، ويمكن أن يضم القص، نقل الخامة، التسخين، التشكيل بالمكبس، التشذيب، Shot Blasting، التشغيل CNC والمناولة بالروبوت.
يعتمد الخط على مفهوم إنتاج Modular يمكن تهيئته وفق نوع المحبس والخامة وشكل القطعة وعمليات التشغيل المطلوبة والطاقة الإنتاجية المستهدفة. وتشمل المنتجات المذكورة في المصدر Ball Valves وGate Valves وGlobe Valves وCheck Valves وPressure-Reducing Valves وAngle Valves وButterfly Valves وSafety Valves وThermostatic Valves.
يجب تأكيد التجهيز النهائي، العدد والقوالب، عدد المحطات، القدرات ومعايير التشغيل طبقًا لرسم المحبس ومتطلبات الإنتاج الفعلية قبل اعتمادها كمواصفات ثابتة.
مراحل خط الإنتاج
- قص قضبان النحاس / النحاس الأصفر
- نظام رفع ونقل أوتوماتيكي للقضبان
- التسخين المتحكم به
- المناولة بالروبوت
- التشكيل / الكبس
- تشذيب وإزالة الزوائد من جسم المحبس
- Shot Blasting وتنظيف السطح
- التشغيل على Multi-Station CNC
- نقل وتجميع المكونات بعد التشغيل
ماكينة قص قضبان النحاس
- تموضع وقص بتحكم Servo
- المصدر يذكر خطأ قص <= +/-0.1 mm
- تغيير أطوال القص طبقًا لبرنامج التشغيل
- إمكانية دمج التغذية والفرز الأوتوماتيكي
- تجهيز الـBlanks لمرحلة التسخين والتشكيل التالية
فرن التسخين ونظام رفع القضبان
- نقل أوتوماتيكي للخامة إلى مرحلة التسخين
- المصدر يذكر تحكمًا في درجة الحرارة +/-5 C
- المصدر يذكر نطاق تسخين 600-800 C
- التسخين المتحكم به لتجهيز الخامة لعملية التشكيل
- إمكانية التغذية المستمرة طبقًا لتكوين خط الإنتاج
أذرع المناولة الروبوتية
- Pick-and-Place أوتوماتيكي بين مراحل الإنتاج
- المصدر يصف حركة مترابطة بخمسة محاور
- تموضع باستخدام Servo
- المصدر يذكر وظائف Vision وForce Control
- ربط مراحل التشكيل والتشغيل مع تقليل المناولة اليدوية
مكبس التشكيل عالي الحمولة
- المصدر يذكر خيارات ضغط من 25 إلى 400 طن
- تشكيل أجسام المحابس والمكونات النحاسية
- القالب والتجهيز يعتمدان على شكل جسم المحبس المطلوب
- المصدر يذكر إمكانية Quick-Change Tooling
- يجب تأكيد قدرة المكبس ودقة التشكيل للتجهيز المختار
ماكينة تشذيب المحابس
- تشذيب الأجزاء بعد مرحلة التشكيل
- إزالة الخامة الزائدة وتجهيز شكل القطعة قبل التشغيل
- إمكانية الدمج مع التغذية ومناولة الرايش/الخردة
- زمن التشغيل والعدد والمقاسات المدعومة تحتاج تأكيد حسب التجهيز
ماكينة Shot Blasting
- إزالة طبقات الأكسدة وبقايا السطح بعد التشكيل الساخن
- تنظيف السطح قبل التشغيل أو التشطيب التالي
- المصدر يذكر نظام تشغيل مغلق وتجميع أتربة
- نوع الـShot وزمن الدورة وخشونة السطح ومواصفات الفلترة يجب تأكيدها للمعدة المختارة
- Multi-Station CNC Lathe
- دمج عمليات Turning وDrilling وTapping
- مناسبة للتشغيل المتكرر لمكونات المحابس النحاسية
- المصدر يصف إمكانية تكوين عدد متعدد من المحطات
- إمكانية دمج التحكم الأوتوماتيكي في العدد والعمليات حسب التجهيز
- يجب تأكيد Tolerance وعدد المحطات للمعدة المختارة
أنواع المحابس
- Ball Valves
- Gate Valves
- Globe Valves
- Check Valves
- Pressure-Reducing Valves
- Angle Valves
- Butterfly Valves
- Safety Valves
- Thermostatic Valves
- أجسام محابس ووصلات نحاسية خاصة بعد مراجعة الرسم
كيفية تحديد تكوين الخط
- نوع المحبس ورسم المنتج النهائي
- نوع الخامة وأبعاد القضيب
- المقاسات المطلوبة وتنوع المنتجات
- عملية التشكيل وقدرة المكبس المطلوبة
- عمليات التشغيل والدقة المطلوبة
- الإنتاج المطلوب لكل وردية / يوم
- مستوى الأتمتة والمناولة الروبوتية
- متطلبات التسخين والتشذيب وShot Blasting
- عمليات الفحص أو الماركينج أو التجميع اللاحقة عند الحاجة
دعوة الاستفسار الفني
أرسل رسم المحبس والخامة ومقاس القضيب وعمليات التشغيل والدقة والطاقة الإنتاجية المطلوبة لتحديد تكوين خط الإنتاج وفق عملية التصنيع الفعلية
أسئلة تُطرح علينا
ما هو خط الإنتاج الأوتوماتيكي للمحابس النحاسية؟
وتنظيف السطح والتشغيل CNC والمناولة الآلية لإنتاج مكونات المحابس النحاسية.
ما أنواع المحابس التي يمكن تصنيعها؟
يذكر المصدر Ball وGate وGlobe وCheck وPressure-Reducing وAngle وButterfly وSafety وThermostatic Valves. وتحدد الملاءمة النهائية حسب تصميم المحبس والقوالب وتكوين الخط.
هل يمكن أن يبدأ الخط من قضبان النحاس؟
نعم. تبدأ العملية الموصوفة بقص قضبان النحاس أو سبائك النحاس، ويمكن دمج النقل الأوتوماتيكي إلى مرحلتي التسخين والتشكيل.
ما قدرات المكبس المتاحة؟
يذكر المصدر خيارات من 25 إلى 400 طن. ويتم اختيار القدرة المناسبة وفق الخامة وحجم الـBlank وشكل المحبس وعملية التشكيل.
هل يتضمن الخط تشغيل CNC؟
نعم. يتضمن المصدر مرحلة Multi-Station CNC لتنفيذ عمليات Turning وDrilling وTapping لمكونات المحابس.
هل يمكن دمج روبوتات للمناولة؟
نعم. يصف المصدر مناولة روبوتية للنقل بين مراحل الإنتاج، ويعتمد التكوين النهائي على الحمولة ومدى الحركة وزمن الدورة وتخطيط المحطات.
ما البيانات المطلوبة لتجهيز عرض فني للخط؟
رسم المحبس النهائي، الخامة، أبعاد القضيب، المقاسات المطلوبة، دقة التشغيل، الإنتاج المستهدف ومستوى الأتمتة المطلوب
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
