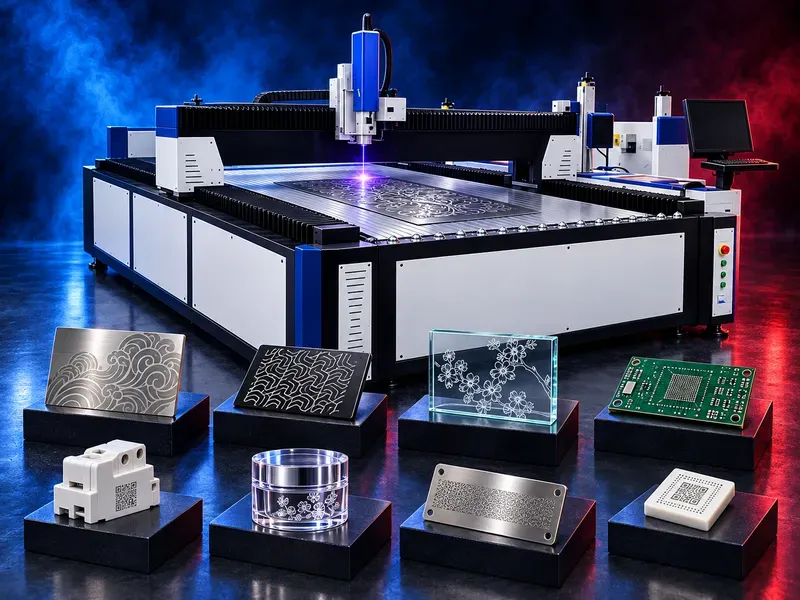

ماكينة ماركينج ليزر UV كبيرة المساحة بنظام Gantry

وظيفة الماكينة

تحرك الماكينة مجال ماركينج ليزر UV عبر مساحة كبيرة مبرمجة لإنتاج علامات أو حفر أو تفاصيل دقيقة معتمدة على قطع عمل متوافقة.

يجب فصل قدرة الماركينج عن ادعاءات الثقب أو القطع أو تقسيم الخامة ما لم يتم التحقق من كل عملية.

مصدر ليزر UV

أكد بنية مصدر الليزر والطول الموجي والقدرة المقننة وخصائص النبضة ونطاق التردد وجودة الشعاع والتبريد وظروف التشغيل المقننة. لا يفترض طول موجي شائع أو طريقة تحويل تردد لكل مصدر.

يؤثر ثبات المصدر ودعم خدمته في اتساق العلامة وتوفر الماكينة على المدى الطويل.

تقليل التأثير الحراري

يمكن لطاقة UV قصيرة الطول الموجي أن تتفاعل بدقة مع بعض البوليمرات والزجاج والسيراميك والطلاءات والخامات الإلكترونية بمدخل حراري فعال أقل. تظل كيمياء الخامة والامتصاص والمعلمات متحكمة في التغير اللوني والشروخ والبقايا والأثر الحراري.

اعتمد الحدود الحرارية من خلال عينات ممثلة وفحص بدلا من ادعاء عام للماركينج البارد.

نظام Gantry ومساحة العمل الكبيرة

يوسع نظام Gantry المعالجة خارج مجال بصري واحد من خلال تموضع الرأس أو قطعة العمل عبر إحداثيات مبرمجة. يجب أن تناسب المساحة الفعلية وسعة الحمل والخلوص ومشوار المحاور القطع والتجهيزات.

أكد قابلية التكرار والاستقامة والاستواء والتسارع وإدارة الكابلات وحدود الحركة الآمنة.

دمج الحقول والمعايرة

قد تقسم الرسومات الكبيرة إلى مجالات ليزر متجاورة. قد ينتج التشوه البصري ومعايرة المحاور وتغير التركيز واستواء القطعة خطوطا ظاهرة أو سوء تسجيل بين المجالات.

حدد سماحية الدمج وأدوات المعايرة ومعدل التحقق وطريقة القبول لأكبر رسم.

التركيز وتغير ارتفاع السطح

تعتمد جودة ماركينج UV على موضع البؤرة وحجم البقعة وارتفاع السطح. قد تحتاج القطع الكبيرة أو الملتوية إلى تركيز تلقائي أو خريطة ارتفاع أو جيج متحكم فيه أو مناطق تركيز متعددة.

أكد تغير الارتفاع المسموح وطريقة التركيز ونطاق الحساس والحماية من التصادم.

توافق الخامات

قدم نوع الخامة وتركيبها ولونها وطلاءها وتشطيبها وشفافيتها وسمكها وبيانات السلامة. قد تستجيب أنواع البلاستيك والزجاج والسيراميك والمعادن المطلية وخامات أشباه الموصلات وأفلام العبوات بشكل مختلف.

اعتمد كل خامة وتشطيب وعملية من خلال عينات موثقة قبل الإنتاج.

الماركينج والحفر والثقب والقطع

تحتاج علامات السطح والحفر عادة إلى إعدادات طاقة مختلفة عن الثقب الدقيق أو تخديد الزجاج أو قطع رقائق السيليكون. قد تحتاج هذه العمليات المتقدمة إلى بصريات وحركة وتحكم في البقايا وتطوير عملية خاص.

لا تجمعها في ادعاء قدرة واحد دون حدود وعينات قبول منفصلة ومتحقق منها.

تطبيقات العبوات

يحتاج ماركينج عبوات الغذاء أو المنتجات الطبية إلى تأكيد أن الليزر لا يضر بخصائص الحاجز أو النظافة أو القراءة أو التتبع أو مناطق اللحام أو سلامة المنتج. قد تنطبق متطلبات تنظيمية ومتطلبات عملاء.

اعتمد تركيب العبوة الفعلي والحبر واللاصق وبيئة المحتوى مع فرق الجودة والامتثال المسؤولة.

محتوى العلامة والتتبع

قد ينتج النظام نصوصا ورسومات وأكوادا وبيانات متسلسلة أو أنماطا أخرى عندما يدعم البرنامج والبصريات الدقة والتباين المطلوبين. تعتمد جودة الكود أيضا على المساحات الهادئة وحجم الخلية والسطح وطريقة التحقق.

استخدم جهاز تحقق مناسبا عندما يحمل الباركود أو الكود ثنائي الأبعاد تتبعا إنتاجيا أو تنظيميا.

الجيجات وتشغيل الدفعات

يجب أن تموضع الجيجات القطع الكبيرة أو المصفوفات بشكل قابل للتكرار دون حجب مسار الليزر أو الشفط. قد تحسن القطع المتعددة في تجهيز واحد كفاءة المناولة فقط عندما يظل كل موضع داخل البؤرة والدقة المعايرة.

أكد مرجع الجيج وخطأ التحميل ومنع الخطأ وتغيير الإعداد والتعريف وعينات الفحص.

البرنامج وتكامل البيانات

أكد صيغ الملفات المتجهة والنقطية والبيانات المتغيرة والتسلسل وتوليد الأكواد والتحكم في الطبقات ودمج الحقول ومحاذاة الكاميرا وصلاحيات المستخدم والبرامج وواجهات الاتصال.

تحقق من تدفق البيانات وامنع تكرار المعرفات أو فقدها أو خطأها عندما ترتبط العلامات بسجلات الإنتاج.

الشفط والبقايا والنظافة

قد تنتج معالجة UV أبخرة أو جسيمات أو شظايا أو ترسيبات حسب الخامة. يجب أن يحمي الشفط والترشيح والالتقاط الموضعي الأشخاص والبصريات والمنتجات ومساحة العمل.

قد تحتاج تطبيقات العبوات أو المنتجات الطبية أو أشباه الموصلات إلى ضوابط نظافة إضافية يعتمدها مالك العملية المسؤول.

التبريد والمرافق

قد يحتاج مصدر الليزر والبصريات إلى تبريد متحكم فيه بينما تحتاج الماكينة أيضا إلى كهرباء مستقرة وشفط وأحيانا هواء مضغوط أو غاز عملية. تعتمد المتطلبات على التجهيز الفعلي.

راقب المرافق والإنترلوك وأوقف المعالجة عندما لا تحافظ على الحدود المعتمدة.

مراقبة الجودة

افحص موقع العلامة وأبعادها وتباينها وعمقها وتعريف حوافها ودمج الحقول والتسجيل والقراءة وتلف السطح والبقايا والأثر الحراري وفقا للتطبيق المعتمد.

في الثقب أو القطع افحص أيضا مقاس التفصيلة والميل والشروخ وإعادة الترسيب والبقايا والانفصال والمنطقة المتأثرة باستخدام قياس مناسب.

الإنتاجية

يعتمد الإنتاج المقبول على مساحة العلامة وكثافة التفاصيل وعدد الحقول وحركة المحاور وتغيرات التركيز والتحميل وعدد القطع في الجيج ومعالجة البيانات والفحص ومعلمات العملية.

قس القطع المقبولة في الوردية على رسومات ممثلة بدلا من الاعتماد على سرعة ماركينج أو حركة اسمية.

مخاطر التشغيل الشائعة

قد تسبب الخامة الخاطئة أو ضعف التركيز أو تلوث البصريات أو انحراف المعايرة أو حركة القطعة أو قصور الشفط أو عدم استقرار التبريد أو البيانات الخاطئة علامات باهتة أو تشوها أو خطوط دمج أو بقايا أو شروخا أو تلف السطح أو أخطاء تتبع.

أوقف الإنتاج وصحح الخامة أو البصريات أو المعايرة أو الجيجات أو المرافق أو البيانات عندما تخرج النتائج عن معايير القبول.

السلامة وحماية المشغل

تحتوي الماكينة على إشعاع ليزر فوق بنفسجي وجهد مرتفع ومحاور Gantry متحركة وأبخرة وجسيمات ونقاط ساخنة واحتمال شظايا من خامات هشة. يجب أن تتبع الحاوية المناسبة والإنترلوك وإيقاف الطوارئ والشفط والحواجز واللافتات ومعدات الوقاية فئة الليزر المتحقق منها وتقييم المخاطر.

لا تتجاوز الإنترلوك. يجب أن تغطي الإجراءات التجهيز والتركيز والمعايرة واختبار العينات والاستجابة للكسر وتنظيف البصريات والعزل والصيانة.

التركيب وتجهيز الموقع

أكد حمل الأرضية واستواءها ومسارات الدخول والكهرباء والتأريض والتبريد والشفط وتصاريح الطرد والهواء المضغوط ودرجة الحرارة والرطوبة والنظافة وتخزين الخامات ومناولة قطع العمل وخلوص الصيانة.

تحتاج الحركة الكبيرة إلى حدود ماكينة محمية ومسارات خالية من التصادم للتحميل والخدمة.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب اعتماد الخامات والرسومات والبرامج والجيجات والتركيز والمعايرة ودمج الحقول والتحقق من الأكواد وفحوص الجودة والاستعادة الآمنة والعزل والفحص اليومي.

تشمل الصيانة الوقائية البصريات والمصدر والتبريد والمحاور والأدلة والحركات والإنكودر والكابلات والشفط والفلاتر والحساسات والإنترلوك والجيجات والتوصيلات الكهربائية وأجهزة الطوارئ. جهز المستهلكات وقطع الغيار المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ بالخامات وبيانات سلامتها ومقاسات وأوزان القطع وتغير السطح وملفات العينات ومتطلبات العلامة أو المعالجة الدقيقة ومعايير الجودة والكميات وتكامل البيانات والمرافق ومخطط الموقع والنظافة ومتطلبات الامتثال.

يجب أن يؤكد الاختيار الطول الموجي وقدرة المصدر ومساحة العمل وسعة الحمل ودقة Gantry والبصريات والتركيز ودمج الحقول والمعايرة والجيجات والشفط والتبريد والبرنامج وفئة الليزر ودعم الخدمة واعتماد العينة.

المعلومات الفنية المطلوب التحقق منها

تحقق من طول موجة الليزر وبنيته وقدرته المقننة وبيانات النبض ومساحة العمل ومشوار المحاور وسعة الحمل ومجال الماركينج وحجم البقعة وطريقة التركيز وبيانات التموضع ودمج الحقول والخامات المدعومة وحدود العمليات والسرعة والبرنامج والشفط والتبريد والمرافق والأبعاد والوزن الكلي.

أكد فئة الليزر والإنترلوك والمواصفات وتأهيل التطبيق ومسؤوليات امتثال العبوات والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة والمستهلكات وقطع الغيار واختبارات قبول الماركينج والثقب والقطع أو الزجاج ورقائق السيليكون عند انطباقها.

حالة النشر

تشرح هذه الصفحة فئة الماكينة والعملية ومنطق الاختيار. تحتاج بيانات الطول الموجي والتقنية والقدرة ومساحة العمل والسرعة والدقة والخامات والتطبيقات والامتثال والمرافق والمواصفات والالتزامات التجارية إلى داتا شيت ووثائق سلامة معتمدة ومراجعة فنية قبل النشر.
