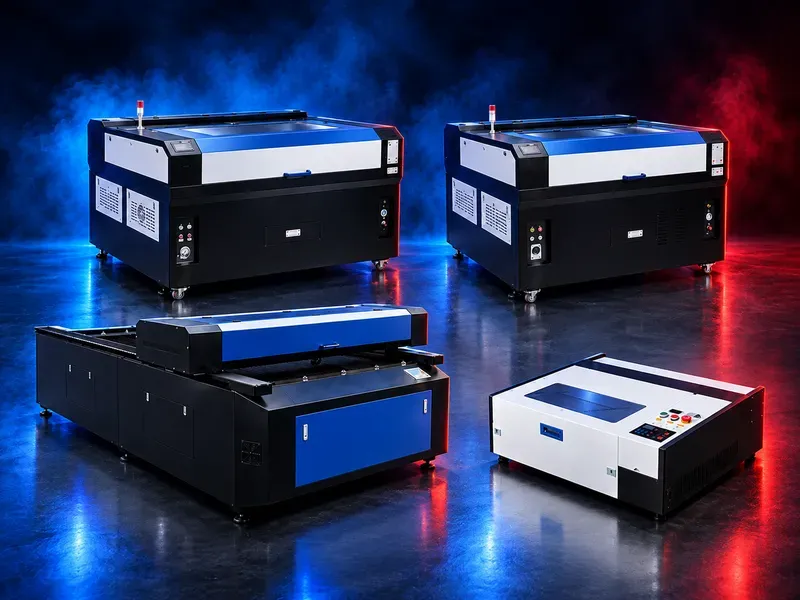

ماكينة ليزر CO2 للحفر والقص

وظيفة الماكينة

تحول الماكينة الرسومات المتجهة أو الصور النقطية إلى حركة ليزر متحكم فيها للماركينج أو الحفر السطحي أو قص البروفيلات في الخامات المعتمدة.

تعتمد النتيجة على تكامل قدرة المصدر والبصريات والتركيز والحركة والخامة والشفط.

الفرق بين الحفر والقص

يزيل الحفر طبقة سطحية متحكم فيها أو يغيرها بينما يحتاج القص إلى طاقة وتدفق غاز يكفيان لاختراق السمك بالكامل. تختلف السرعة والجودة ومخاطر الحريق بين العمليتين.

حدد العمق والتباين وتشطيب الحافة وعرض القطع والأثر الحراري المسموح قبل الاختيار.

توافق الخامات

قدم الاسم التجاري الدقيق والتركيب والسمك واللون والطلاء والظهر اللاصق وبيانات السلامة لكل خامة. قد تنتج أنواع بلاستيك متشابهة في الشكل أبخرة ونتائج مختلفة جدا.

اعتمد كل خامة وسمك من خلال اختبارات عينات موثقة قبل الإنتاج.

الخامات التي تحتاج قيودا

لا تشغل خامات مجهولة أو خامات قد تطلق أبخرة أكالة أو شديدة السمية. تحتاج البوليمرات المحتوية على الكلور أو الفلور وغيرها من التركيبات الخطرة إلى مراجعة مهنية صريحة وقد تكون ممنوعة.

لا يجعل الشفط الخامة غير المناسبة آمنة. اتبع بيانات سلامة الخامة وتقييم المخاطر المعتمد.

مصدر ليزر ثاني أكسيد الكربون

قد يستخدم المصدر أنبوب زجاج أو تصميما آخر متحققا منه لليزر ثاني أكسيد الكربون. تؤثر القدرة ونمط التشغيل والتبريد وتيار التشغيل والبيئة ونسبة التشغيل في ثبات الخرج وعمر الخدمة.

لا يذكر عمر الليزر إلا مع مواصفة المصدر الفعلية وظروفه المقننة وخطة الاستبدال المعتمدة.

البصريات والتركيز وتوصيل الشعاع

تؤثر المرايات والعدسة والفونية والمحاذاة والبعد البؤري والنظافة والتبريد في جودة البقعة وتفاصيل الحفر وثبات القص. قد يوسع التركيز الخاطئ خط القطع أو يقلل العمق أو يسخن الخامة.

أكد خيارات العدسات وطريقة التركيز والهواء المساعد وإجراء المحاذاة ومواد التنظيف المعتمدة.

نظام الحركة والسرعة

تعتمد الإنتاجية الفعلية على التسارع وتعقيد المسار والتحكم في الأركان والدقة واستجابة الخامة وإعدادات الجودة وليس على سرعة الحركة الاسمية وحدها.

تحقق من سرعة القص والحفر كل على حدة على تصميمات وخامات ممثلة بمعايير جودة مقبولة.

مساحة العمل ومناولة الخامة

يجب أن تستوعب مساحة العمل الفعلية أكبر لوح أو جسم مع توفير التركيز والشفط والخلوص الآمن. قد تؤثر طاولة خلايا النحل أو السكاكين أو غيرها في الدعم والانعكاسات الخلفية والدخان ومناولة القطع الصغيرة.

أكد الوصول للتحميل وخصائص تمرير الخامة وتوافق محور الدوران وأقصى ارتفاع لقطعة العمل والإزالة الآمنة.

الشفط والهواء المساعد والتحكم في الحريق

يزيل الشفط الفعال الدخان وأبخرة التشغيل من الحيز بينما قد يحمي الهواء المساعد البصريات ويحسن بعض عمليات القص. تعتمد المتطلبات على الخامة والقدرة ونسبة التشغيل.

وفر دكت شفط وترشيحا أو طردا مناسبا وكشفا للحريق وإشرافا وترتيبات إطفاء واستجابة واضحة للهب أو الدخان الزائد.

التبريد والمرافق

قد يحتاج مصدر الليزر إلى نظام تبريد مخصص بدرجة حرارة وتدفق وجودة مياه تحت التحكم. يجب أن تتوافق الكهرباء والهواء المضغوط وربط الشفط مع التجهيز المتحقق منه.

راقب التبريد والإنترلوك وأوقف التشغيل عندما تخرج المرافق عن الحدود المعتمدة.

البرنامج وتجهيز الملفات

أكد صيغ الملفات المدعومة ومسارات العمل المتجهة والنقطية والتحكم في الطبقات ومكتبات المعلمات والتعشيش وتحديد نقطة الأصل وطريقة الاتصال. يجب أن تستخدم الرسومات مسارات نظيفة ومغلقة ودقة صورة مناسبة.

اختبر المسار الكامل من استيراد التصميم إلى خرج الماكينة قبل اعتماد ملفات الإنتاج.

مراقبة الجودة

في القص افحص الأبعاد وعرض القطع وتشطيب الحافة والميل والتغير اللوني والانصهار والبقايا والانفصال الكامل. في الحفر افحص التفاصيل والعمق والتباين والتجانس والتسجيل وتلف السطح.

اعتمد أول قطعة بعد تغيير الخامة أو التركيز أو العدسة أو قدرة المصدر أو المعلمات أو الصيانة.

الإنتاجية وتكلفة التشغيل

يعتمد الإنتاج المقبول على تعقيد التصميم وسمك الخامة والتحميل وتحسين المسار وكثافة الحفر وسرعة القص والتبريد والشفط والتنظيف والفحص.

يجب أن تشمل تكلفة التشغيل مصدر الليزر والبصريات والفلاتر والتبريد والكهرباء والهواء والمستهلكات والصيانة والمرفوضات والعمالة بمدخلات محلية متحقق منها.

التخصيص واعتماد العينة

قد تعدل خيارات الماكينة أو العدد لتطبيق محدد فقط بعد مراجعة الرسومات والعينات والمرافق والسلامة ومعايير القبول. لا يوصف التخصيص بأنه غير محدود.

وثق التجهيز المعتمد ومعلمات البرنامج وعينة الاختبار والمسؤوليات قبل إصدار الطلب.

مخاطر التشغيل الشائعة

قد تسبب الخامة الخاطئة أو ضعف التركيز أو اتساخ البصريات أو قصور الشفط أو عدم استقرار التبريد أو القدرة الزائدة أو التشغيل دون مراقبة نتائج ضعيفة أو أبخرة أو حريقا أو انصهارا أو تغيرا لونيا أو تلف العدسة أو فشل المصدر.

أوقف العمل وصحح الخامة أو المرافق أو البصريات أو المعلمات عندما تخرج النتائج أو ظروف السلامة عن الحدود المعتمدة.

السلامة وحماية المشغل

تحتوي الماكينة على إشعاع ليزر وجهد مرتفع ومحاور متحركة وخامة ساخنة وأبخرة ومخاطر حريق وأنظمة تبريد. يجب أن تتبع الحاوية المناسبة والإنترلوك وإيقاف الطوارئ والشفط والإشراف واللافتات ومعدات الوقاية فئة الليزر المتحقق منها وتقييم المخاطر.

لا تتجاوز الإنترلوك ولا تترك تشغيل خامات قابلة للاشتعال دون مراقبة. يجب أن تغطي الإجراءات التجهيز والاختبار والاستجابة للهب وتنظيف البصريات والعزل والصيانة.

التركيب وتجهيز الموقع

أكد الأرضية ومسارات الدخول والحمل الكهربائي والتأريض والتبريد والتهوية والشفط وتصاريح الطرد والهواء المضغوط ودرجة الحرارة والرطوبة وتخزين الخامات والتحكم في الحريق والإضاءة وخلوص الصيانة.

احم الأشخاص والعمليات المجاورة من الأبخرة والضوضاء والحرارة ومخاطر الليزر.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب اعتماد الخامات والملفات والمعلمات والتركيز وتحديد الأصل وفحوص الجودة والاستجابة للحريق والأبخرة والاستعادة الآمنة والعزل والفحص اليومي.

تشمل الصيانة الوقائية محاذاة البصريات وتنظيف العدسة والمرايات والأدلة والسيور والحركات والمراوح والفلاتر ومياه التبريد والطلمبات والخراطيم والحساسات والإنترلوك والتوصيلات الكهربائية وأجهزة الطوارئ. جهز المستهلكات وقطع الغيار المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ بالخامات وبيانات سلامتها والسماكات وتصميمات العينات ونوع العملية ومقاس قطعة العمل ومعايير الجودة والكميات ونمط الوردية والمرافق ومسار الشفط واحتياجات البرنامج وقيود الموقع.

يجب أن يؤكد الاختيار قدرة المصدر ومساحة العمل والبصريات والتركيز والحركة والطاولة والشفط والتبريد والهواء المساعد والتحكم والحاوية وفئة الليزر ودعم الخدمة واعتماد العينة.

المعلومات الفنية المطلوب التحقق منها

تحقق من نوع الليزر وقدرته المقننة ومساحة العمل والخامات والسماكات المدعومة وأداء القص والحفر وبيانات التموضع وخيارات العدسات وطريقة التركيز ونظام الحركة وأنواع الطاولات والتبريد والشفط والهواء المساعد والبرنامج والحمل الكهربائي والأبعاد والوزن الكلي.

أكد أساس عمر الليزر وفئة الليزر والإنترلوك والمواصفات والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة والمستهلكات وقطع الغيار واختبارات القبول الخاصة بالخامات من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة والعملية ومنطق الاختيار. تحتاج بيانات السرعات وعمر الليزر والقدرة والخامات والسماكات والدقة والخيارات والمرافق والمواصفات والالتزامات التجارية إلى داتا شيت ووثائق سلامة معتمدة ومراجعة فنية قبل النشر.
