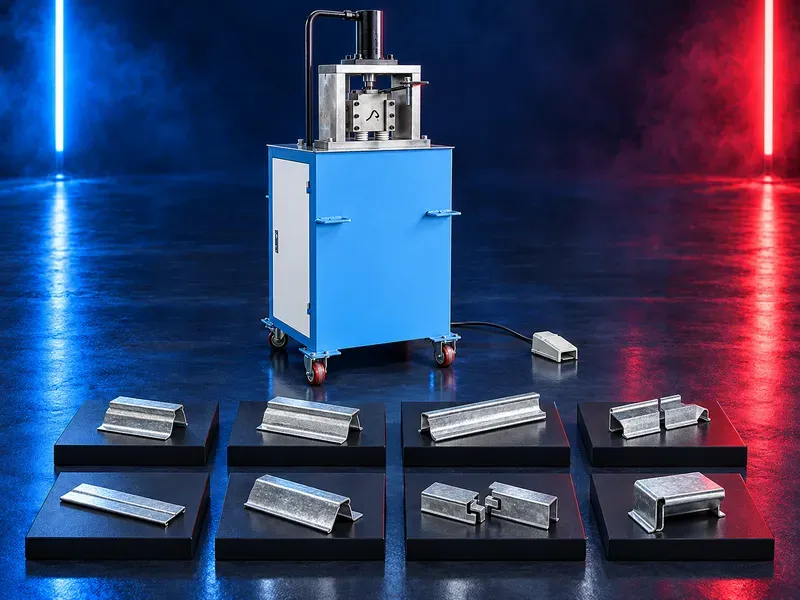

ماكينة قص كلبسات TDF لتصنيع دكت التهوية

وظيفة الماكينة

تقص الماكينة خامة كلبسات توصيل TDF المتوافقة إلى أطوال محددة لربط فلانشات الدكت المستطيل. هي ماكينة لتجهيز الكلبسات ولا توصف بأنها تقص فلانش الدكت الكامل إلا إذا كان التجهيز المتحقق منه ينفذ هذه العملية المنفصلة.

يجب أن تتوافق الكلبسات النهائية مع بروفيل الفلانش وطريقة تجميع الدكت المعتمدة.

رسم الكلبس وتوافق الفلانش

قدم الرسم المعتمد لمقطع الكلبس وطوله وخامته وسماحياته مع رسم فلانش TDF المقابل. قد تؤثر اختلافات عرض البروفيل وزاوية الرجوع وقوة الإمساك والصلابة في التركيب والتثبيت.

أكد المسافات المطلوبة بين الكلبسات وخلوص الأركان وترتيب الجوان والمثبتات وأداة التركيب للوصلة المكتملة.

الخامة الداخلة والبروفيل

أكد ما إذا كانت الماكينة تستقبل شريحة مسطحة أو بروفيل كلبس مشكلا مسبقا أو خامة أخرى معتمدة. يؤثر نوع الخامة والطلاء والسمك والصلادة والاستقامة وحالة السطح في قوة القص وتآكل الأداة وجودة المنتج.

لا تطبق ادعاء السمك على خامات أو أشكال بروفيل مختلفة دون تحقق منفصل.

دورة القص الهيدروليكية

يحرك النظام الهيدروليكي أداة القص خلال البروفيل المجهز ثم يعيدها للطول التالي. يجب أن يظل الضغط والتدفق ومشوار الأداة والرجوع تحت التحكم في نطاق الخامات المعتمد.

تحقق من مراحل التثبيت والقص والرجوع والتحرير واستعادة الأعطال وأكد كيفية عزل الطاقة الهيدروليكية المخزنة قبل الخدمة.

ضبط الطول وتموضع الخامة

يحدد مصد أو تدريج أو مرجع آخر طول الكلبس وفقا لتصميم الماكينة. يجب أن يظل البروفيل متعامدا ومستقرا بالكامل قبل القص لتقليل تفاوت الطول والزاوية.

أكد أقل وأكبر طول للقص ودقة الضبط وقابلية تكرار المرجع ودعم التغذية وطريقة التجهيز.

أداة القص والخلوص

يجب أن تتوافق هندسة السكينة أو البنش مع بروفيل الكلبس والخامة. قد يسحق الخلوص الخاطئ أو الحواف غير الحادة أو سوء المحاذاة القطاع أو ينتج رايشا زائدا أو يشوه الكلبس أو يسرع التآكل.

تحقق من خامة الأداة وحدود السن أو الاستبدال والضبط والتزييت والفك الآمن وتوفر قطع التآكل المعتمدة.

جودة الكلبس النهائي

افحص الطول والتعامد وحالة الحافة وارتفاع الرايش والتشوه والشروخ وتلف الطلاء وفتحة البروفيل والتركيب على فلانش TDF المقابل. يجب أن يتبع القبول الرسم المعتمد واختبار التجميع.

افحص أول كلبس بعد التجهيز أو تغيير دفعة الخامة أو تغيير الطول أو صيانة الأداة أو الضبط أو التوقف الطويل.

أداء وصلة الدكت

تدعم الكلبسات الصحيحة تعشيق الفلانش لكنها لا تضمن وحدها قوة الوصلة أو محاذاتها أو أداء التسريب. يؤثر أيضا تشكيل الفلانش والأركان والمثبتات والجوان والسيلانت والمسافات بين الكلبسات وجودة التنفيذ في الاتصال المكتمل.

حدد معايير قبول التركيب والتسريب للوصلة الكاملة قبل إجازة الإنتاج.

الاستخدام في الورشة والموقع

قد تكون الماكينة المدمجة عملية بالقرب من تجميع الدكت عندما تتوفر قاعدة ثابتة ومستوية وكهرباء مناسبة ومساحات أمان. يجب أن تشمل قابلية الحركة وسيلة رفع أو تدحرج معتمدة ونقلا آمنا ومنع الحركة غير المقصودة أثناء القص.

يحتاج استخدام الموقع أيضا إلى حماية من الطقس وإضاءة ونظافة ومسارات آمنة للكابلات وتحكم في الضوضاء وتجميع آمن للكلبسات والفضلات.

التكامل في إنتاج الدكت

يجب تنسيق قص الكلبسات مع قص الصاج والتقوية وتفريغ الأركان وتشكيل فلانش TDF والثني وتشكيل القفل وغلق الدرزة وتركيب الأركان وتركيب الجوان وتجميع الدكت والفحص النهائي.

طابق أطوال الكلبسات وكمياتها مع كل أمر دكت وافصل أنظمة الفلانش المختلفة لمنع أخطاء التجميع.

الإنتاجية واستخدام الخامة

يعتمد الإنتاج المقبول على طول الكلبس وشكل البروفيل والتحميل وضبط المرجع ودورة الهيدروليك والتجميع والفحص وحالة الأداة وقدرة العمليات المحيطة.

قس الكلبسات المقبولة في الوردية والعائد الفعلي للخامة وزمن تغيير الإعداد خلال تجارب ممثلة بدلا من الاعتماد على ادعاءات كفاءة عامة.

مخاطر التشغيل الشائعة

قد تسبب الخامة الخاطئة أو خلط البروفيلات أو ضعف الدعم أو ضبط الطول غير الصحيح أو تآكل الأداة أو عدم استقرار الهيدروليك أو تراكم الفضلات كلبسات قصيرة أو قصا مائلا أو رايشا أو تشوها أو تلفا للطلاء أو انحشارا أو تفاوتا في التركيب.

أوقف الإنتاج وصحح الخامة والمرجع والعدة أو حالة الهيدروليك عندما تخرج الكلبسات عن معايير القبول.

السلامة وحماية المشغل

تحتوي الماكينة على أداة قص تعمل بالطاقة ونقاط قص وانحشار وضغط هيدروليكي وحواف بروفيل وفضلات حادة. يجب أن تتبع الحواجز والإنترلوك وإيقاف الطوارئ ووحدات التحكم المحمية وعزل الطاقة تقييم المخاطر المعتمد.

يجب أن تغطي الإجراءات التغذية والقياس والقص والتجميع ومعالجة الانحشار وتغيير الأداة والتنظيف والنقل والصيانة دون وصول اليد إلى منطقة الخطر أثناء تمكين الدورة.

التركيب وتجهيز الموقع

أكد حالة الأرضية وثبات الوضع والكهرباء ومتطلبات الهيدروليك ومساحات العمل ودعم الخامة والإضاءة والتحكم في الضوضاء وتجميع الفضلات ومسار المشغل والوصول للصيانة.

تحقق من القوابس والكابلات والتأريض وأجهزة الحماية والحدود البيئية وأي متطلبات للتثبيت أو قفل العجلات قبل التشغيل.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب تعريف البروفيل وضبط الطول والتغذية والمراجع والتحكم واعتماد أول كلبس والتعرف على العيوب والاستعادة الآمنة والعزل والنقل والتنظيف والفحص اليومي.

تشمل الصيانة الوقائية زيت الهيدروليك والفلاتر والخراطيم والوصلات والجوانات والأسطوانات والصمامات والأدلة والعدد والمحددات والحواجز والتحكم والتوصيلات الكهربائية والتزييت والمثبتات وأجهزة الطوارئ. جهز قطع التآكل والغيار المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الكلبس والفلانش والبروفيل الداخل والخامات ونطاق السمك وأطوال القص والكميات في الوردية والكهرباء المتاحة ومخطط الموقع وطريقة النقل ومعايير الجودة.

يجب أن يؤكد الاختيار قوة القص والعدة والتحكم في الطول والدعامات وسلوك الدورة والحواجز وقابلية الحركة والصيانة ودعم الخدمة وتجارب القص وتركيب الفلانش.

المعلومات الفنية المطلوب التحقق منها

تحقق من بروفيلات الكلبسات وأنواع الخامات ونطاق السمك ونطاق أطوال القص وسعة القص وضغط الهيدروليك وزمن الدورة وأساس الإنتاج وقدرة المحرك والكهرباء والتحكم والدقة والأبعاد والوزن الكلي.

أكد العدد والدعامات والحواجز وطريقة الحركة والمواصفات والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار وفترات الصيانة واختبارات القبول من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وعملية القص ومنطق الاختيار. تحتاج بيانات السمك والقدرة والوزن والسعات والسرعة والدقة والتوافق والمرافق والمواصفات والالتزامات التجارية إلى داتا شيت ورسومات معتمدة ومراجعة فنية قبل النشر.
