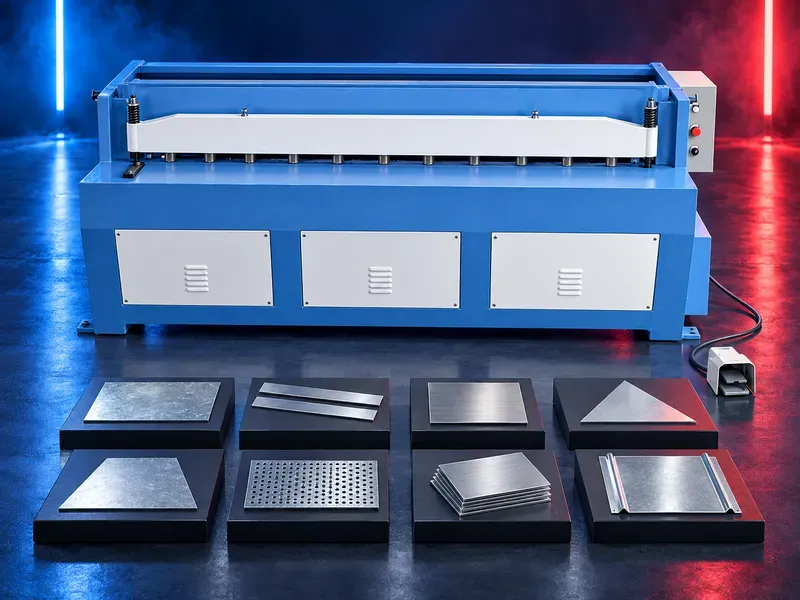

ماكينة مقص صاج كهربائية بنظام المقصلة

وظيفة الماكينة

تنفذ الماكينة قصات مستقيمة في الصاج باستخدام حركة سكينة مقصلة. يمكنها تجهيز بلانكات وشرائح وقصات تشذيب لأعمال الدكت والصاج داخل سعتها التي يتم التحقق منها.

تعتمد جودة القص على بيانات الخامة وحالة السكاكين والخلوص وضغط التثبيت وضبط المسند الخلفي ودعم الصاج بأمان.

مبدأ القص بالمقصلة

تمر السكينة المتحركة أمام السكينة الثابتة بخلوص متحكم فيه لقص الصاج. يقلل الخلوص والمحاذاة الصحيحان الرايش الزائد وانقلاب الحافة والتشوه وحمل القص.

تعتمد زاوية القص والشوط وترتيب السكاكين على الماكينة الموردة ويجب التحقق منها قبل اعتماد العملية.

الهيكل الملحوم والصلابة

يحمل الهيكل الفولاذي الملحوم السكاكين والحركة ونظام تثبيت الصاج ويجب أن يقاوم الانحراف أثناء القص. تؤثر حالة الهيكل ودعم الأساس في المحاذاة طويلة المدى.

أكد معالجة الإجهاد والتشغيل وفحوص المحاذاة ونقاط التثبيت وشروط الأرضية المسموح بها من الوثائق المعتمدة.

الحركة الكهربائية ونقل القدرة

قد ينقل المحرك الكهربائي الحركة عبر جنازير أو تروس أو أعمدة أو دولاب موازنة أو ترتيب ميكانيكي آخر حسب التصميم. تؤثر حالة نقل القدرة في توقيت الشوط ونعومة الحركة.

تحقق من قدرة المحرك وترتيب الحركة والتزييت وضبط الشد وحماية الحمل الزائد والوصول للفحص والصيانة.

فرملة المحرك والتحكم في الدورة

قد توقف فرملة المحرك أو الحركة المكونات بين القصات وتدعم التشغيل المتحكم فيه. يجب إدراج أداء الفرملة في التحقق من سلامة الماكينة وخطة الصيانة الوقائية.

أكد زمن التوقف وبدء الدورة وسلوك الشوط الواحد ومنع إعادة التشغيل والاستجابة بعد انقطاع الكهرباء.

السكاكين وخلوص القص

يجب أن تناسب السكاكين العلوية والسفلية الخامة ونطاق السمك. تؤثر حدة السكينة وحالة الحافة والاستقامة والخلوص مباشرة في جودة القص وحمل الحركة.

تحقق من خامة السكاكين وعدد الحواف القابلة للاستخدام وحدود الشحذ وطريقة الضبط والاستبدال وتوفر السكاكين الاحتياطية.

تثبيت الصاج

تثبت أجهزة الضغط الصاج بالقرب من خط القص قبل حركة السكينة. يساعد الضغط المتساوي على تقليل الرفع والحركة والتشوه.

أكد نوع التثبيت والمسافات والقوة وحماية سطح التلامس والملاءمة مع الشرائح الضيقة أو الصاج المطلي أو الأسطح الحساسة.

المسند الخلفي ومقاس القص

يموضع المسند الخلفي الصاج لتكرار القص على المقاس المختار. قد يتوفر ضبط يدوي أو مدفوع أو رقمي وفقا لتجهيز الماكينة.

تحقق من مشوار المسند وتدريج القياس ودقة التموضع وطريقة القفل والتعامد والوصول الآمن للضبط.

الخامات ونطاق السمك

قدم نوع الصاج وطلاءه وسمكه وعرضه وصلادته ومقاومة الشد وتشطيب سطحه. يحتاج الصلب الطري والصاج المجلفن والاستانلس والألومنيوم أو غيرها إلى تأكيد مستقل لسعة القص.

يختلف أقصى سمك مع قوة الخامة وطول القص وخلوص السكاكين وتصنيف الماكينة ولا يجب عرضه كقيمة واحدة لكل الخامات.

دعم الصاج ومناولته

يجب أن تحافظ دعامات الدخول والخروج على استقرار الألواح الكبيرة وتحمي المشغلين من الحواف الحادة وسقوط القصاصات. قد تحتاج الشرائح الطويلة الضيقة إلى أدلة أو ترتيبات تجميع.

راجع وزن أكبر لوح وطريقة التحميل ومسار البلانك النهائي ومسار الخردة والمناولة المريحة قبل التركيب.

تطبيقات دكت التهوية

قد تقص الماكينة البلانكات والشرائح لإنتاج الدكت المستطيل قبل التقوية وتفريغ الأركان وتشكيل فلانش TDF والثني وتشكيل القفل وغلق الوصلات وقص الكلبسات.

يجب تنسيق سماحيات القص والحواف المرجعية مع كل عملية تالية للحفاظ على أبعاد الدكت النهائية.

الإنتاجية واستخدام الطاقة

يعتمد الإنتاج على مقاس الصاج والسمك والمناولة وضبط المسند الخلفي ومعدل الأشواط وقدرة المراحل التالية. يعتمد استخدام الطاقة على تحكم المحرك وفواقد الحركة والأنظمة المساعدة ونمط التشغيل.

قس القصات المقبولة في الوردية واستهلاك الكهرباء الفعلي تحت شروط اختبار متفق عليها بدلا من الاعتماد على ادعاء عام لاستهلاك التوقف.

الدقة ومراقبة الجودة

يجب أن يغطي القبول طول القص وعرضه والتعامد والاستقامة والرايش وانقلاب الحافة والتشوه وعلامات السطح وقابلية التكرار مقارنة بالرسم المعتمد.

افحص أول قصة بعد ضبط السكاكين أو شحذها أو تغيير الخامة أو إعداد المسند أو الصيانة باستخدام معدات معايرة.

مخاطر التشغيل الشائعة

قد تسبب السكاكين غير الحادة أو الخلوص الخاطئ أو ضعف التثبيت أو عدم محاذاة المسند أو الدعم غير الكافي رايشا أو قصات مائلة أو تشوها أو خدوشا أو تلف السكاكين أو حركة غير آمنة.

أوقف التشغيل وصحح الضبط عندما تخرج جودة القص عن معايير القبول بدلا من تمرير العيوب إلى مراحل التشكيل التالية.

السلامة وحماية المشغل

تحتوي الماكينة على سكاكين قص ونقاط انحشار ونقل قدرة مدفوع وحركة مخزنة وحواف صاج حادة وخردة ساقطة. يجب أن تتبع الحواجز الأمامية والحماية الخلفية وإيقاف الطوارئ والتحكم الآمن والدخول المتحكم فيه تقييم المخاطر المعتمد.

تغطي إجراءات السلامة التحميل والقياس والقص التجريبي والإنتاج والتفريغ وإزالة الخردة ومعالجة الانحشار والعمل على السكاكين والتنظيف والصيانة.

التركيب وتجهيز الموقع

يجب أن يؤكد تجهيز الموقع استواء الأساس وقدرة الأرضية والكهرباء ومساحة الحواجز والإضاءة ومناولة الدخول والخروج وتجميع الخردة والوصول للصيانة.

وفر خلوصا كافيا لأكبر الألواح واحم منطقة المسند الخلفي والخروج من الدخول غير المصرح به.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب حدود الخامة وخلوص السكاكين وضبط المسند والتحميل الآمن وفحوص الجودة وسلوك الفرملة ومناولة الخردة واستعادة الأعطال.

تشمل الصيانة الوقائية السكاكين وأجهزة التثبيت والجنازير والتروس والأعمدة والبلي والفرملة والحواجز والمسامير والتزييت والمسند الخلفي والتحكم الكهربائي وأجهزة الطوارئ. جهز قطع غيار ومستهلكات معتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ بأنواع الخامات ومقاومتها ونطاق السمك وأقصى عرض للصاج وطول القص المطلوب والسماحيات وأحجام الدفعات وتنوع الأجزاء ومتطلبات السطح وطريقة المناولة والعمليات التالية.

يجب أن يؤكد الاختيار سعة القص ونظام السكاكين ونطاق المسند ومعدل الأشواط والحركة وتحكم السلامة والدعامات والمرافق والوصول للصيانة واختبارات العينات الممثلة.

المعلومات الفنية المطلوب التحقق منها

تحقق من سعة القص حسب الخامة والطول وأقصى عرض للقص وأقل مقاس للقص ومعدل الأشواط وزاوية القص وأبعاد السكاكين ونطاق الخلوص ونظام تثبيت الصاج ومشوار المسند ودقته وبيانات المحرك والحركة وأداء الفرملة والحمل الكهربائي والأبعاد وحمل الأساس والوزن الكلي.

أكد الدعامات والحواجز ومناولة الخردة والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة والسكاكين وقطع الغيار واختبارات القبول من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وعملية التشغيل ومنطق الاختيار. تحتاج بيانات السمك والعرض والسرعة والدقة واستخدام الطاقة والخامات ونظام الحركة والخيارات والمواصفات القياسية والالتزامات التجارية إلى داتا شيت معتمدة ومراجعة فنية قبل النشر.
