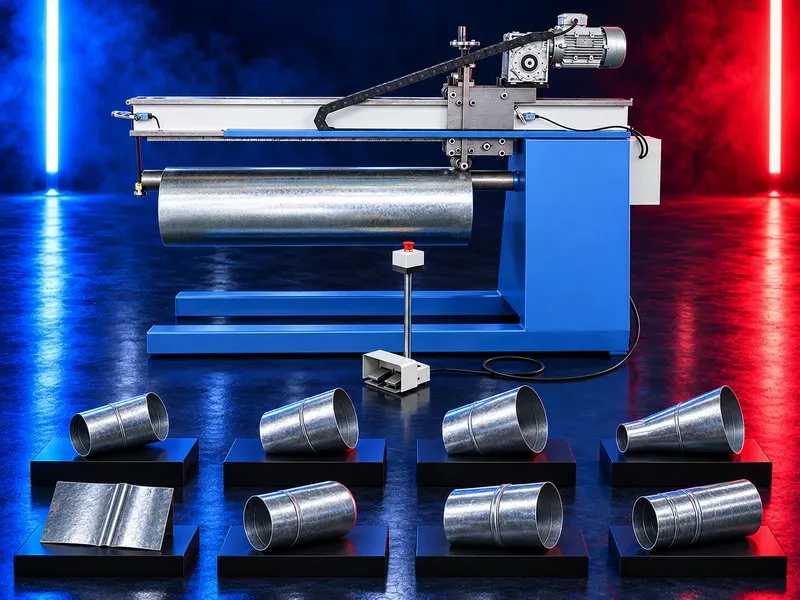

ماكينة أوتوماتيكية لغلق قفل الدكت الدائري

وظيفة الماكينة

تغلق الماكينة درزة قفل طولية متعاشقة ومتوافقة في جسم دكت دائري وتقوي الوصلة الميكانيكية.

لا تشكل بروفيلات القفل الأولية إلا إذا كان التجهيز المتحقق منه يجمع العمليتين تحديدا.

توافق الدرزة المجهزة

قدم رسومات القفل الذكر والأنثى وسماحية الدرزة واتجاه التعشيق والهندسة النهائية المطلوبة. يجب تشكيل الحافتين بشكل صحيح قبل دخول ماكينة الغلق.

قد تسبب السماحية الخاطئة أو الحواف التالفة أو التعشيق الجزئي أو خلط بروفيلات الدرزات غلقا مفتوحا أو غير منتظم.

متطلبات الدكت الدائري الداخل

حدد القطر الخارجي وطول الدكت ونوع الخامة والسمك والاستدارة والاستقامة وحالة السطح وتجهيز النهايات. يجب دعم الدكت دون تفلطح أو التواء.

أكد أقل وأكبر أبعاد وأي قيود تسببها التقويات أو الفلانشات أو الوصلات.

دورة الغلق الأوتوماتيكية

تغذي الماكينة الدرزة المتعاشقة أو توجهها خلال عدد غلق متوافقة بقوة وسرعة تحت التحكم. يجب أن تغلق الدورة القفل دون سحق الجدار أو إعادة فتح الوصلة أو ترك علامات زائدة.

تحقق من مراحل التحميل ودخول الدرزة والتوجيه والغلق والخروج واستعادة الأعطال لكل مجموعة مقاسات معتمدة.

العدة والأدلة

يجب أن تتوافق رولات أو عدد الغلق مع هندسة القفل وسمك الخامة وانحناء الدكت. تؤثر محاذاة العدة وحالة البروفيل والتآكل في استمرارية الدرزة وجودة السطح.

أكد تعريف العدة والضبط والاستبدال وحدود التآكل والتزييت والمناولة الآمنة.

الخامات ونطاق السمك

يؤثر نوع الخامة والطلاء والسمك والصلادة وتشطيب السطح في قوة الغلق والارتداد والخدوش وسلامة الدرزة. يحتاج الصاج المجلفن والاستانلس والألومنيوم وغيرها إلى تأكيد منفصل.

لا تعمم نطاق سمك واحدا على خامات أو درزات أو أقطار دكت مختلفة.

دعم الدكت وتغذيته

تحتاج الأجزاء الدائرية إلى دعم ثابت قبل الغلق وأثناءه وبعده. قد تحتاج المجاري الطويلة أو الكبيرة أو المرنة إلى حوامل أو أدلة قابلة للضبط أو تغذية مساعدة.

أكد ارتفاع العمل والمسافات بين الدعامات واتجاه الدرزة ووصول المشغل واتجاه التحميل وخلوص الخروج.

جودة الدرزة والتسريب

افحص اكتمال الغلق والاستمرارية والاستقامة وارتفاع الدرزة وعلامات السطح والانبعاجات والاستدارة وقوة الوصلة. لا يضمن القفل المغلق وحده فئة التسريب المحددة.

قد يتطلب المشروع أيضا السيلانت ومعالجة النهايات والوصلات واختبار الدكت بعد التركيب.

التكامل في إنتاج الدكت الدائري

قد تسبق العملية مراحل قص الصاج واللف على ماكينة تشكيل مناسبة وتشكيل بروفيل القفل. قد يلي الغلق تشكيل فلانش النهايات والتقوية وتركيب الوصلات والإحكام والفحص النهائي.

نسق القطر وسماحية البلانك واتجاه الدرزة والطول والمناولة بين كل ماكينة في المسار.

تخطيط الإنتاج

يعتمد الإنتاج المقبول على القطر والطول والسمك وسرعة التغذية والمناولة والفحص وحالة العدة وتغيير المقاس وقدرة العمليات المحيطة.

قس أجزاء الدكت المقبولة في الوردية خلال تجارب ممثلة بدلا من الاعتماد على ادعاءات عامة للإنتاج الكبير.

مخاطر التشغيل الشائعة

قد يسبب ضعف تشكيل القفل أو التعشيق غير المكتمل أو إعداد الأدلة الخاطئ أو تآكل العدد أو عدم ثبات التغذية أو ضعف الدعم أو خلط الخامات درزات مفتوحة أو تموجا أو انبعاجات أو خدوشا أو التواء أو انحشارا أو مسارات تسريب.

أوقف الإنتاج وصحح التشكيل السابق والتعشيق والدعم أو إعدادات الغلق عندما تخرج الدرزة عن معايير القبول.

السلامة وحماية المشغل

تحتوي الماكينة على رولات أو عدد تعمل بالطاقة ونقاط انحشار وسحق وحواف صاج حادة وحركة أوتوماتيكية وطاقة كهربائية أو هيدروليكية أو هوائية مخزنة. يجب أن تتبع الحواجز والإنترلوك وإيقاف الطوارئ والعزل تقييم المخاطر المعتمد.

يجب أن تغطي الإجراءات التحميل والدعم ودخول الدرزة والدورات التجريبية والتفريغ ومعالجة الانحشار والعمل على العدة والتنظيف والصيانة.

التركيب وتجهيز الموقع

أكد حالة الأرضية والاستواء والتثبيت والكهرباء وأي خدمات هيدروليكية أو هوائية وخلوص الدكت بالكامل وحوامل الدعم والإضاءة والتحكم في الضوضاء ومسارات الخامات والوصول للصيانة.

تحقق من المسارات الآمنة للكابلات والخراطيم والمساحة الكافية لأطول دكت معتمد.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب تعريف الدرزة والتعشيق والدعم والتحكم وتجهيز المقاس وفحوص الجودة والاستعادة الآمنة والعزل والتنظيف والفحص اليومي.

تشمل الصيانة الوقائية الحركات والتروس والسلاسل والمحامل والأعمدة والرولات والأدلة والأسطوانات والخراطيم والحساسات والحواجز والتحكم والتزييت والمثبتات وأجهزة الطوارئ. جهز قطع التآكل والغيار المعتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات الدرزات ونطاق قطر وطول الدكت والخامات والسمك وتنوع الإنتاج وهدف الوردية والمرافق ومخطط الموقع وطريقة المناولة ومتطلبات التسريب والمواصفة المطبقة.

يجب أن يؤكد الاختيار العدة وقوة الغلق وطريقة التغذية والدعامات والتحكم والحواجز وتغيير المقاس والصيانة ودعم الخدمة وتجارب الدرزات الممثلة.

المعلومات الفنية المطلوب التحقق منها

تحقق من بروفيلات القفل المتوافقة ونطاقات قطر وطول الدكت وأنواع الخامات ونطاق السمك وسرعة التغذية وزمن الدورة وأساس الإنتاج والعدة وقدرة الحركة والكهرباء وبيانات المرافق والتحكم والدقة والضوضاء والأبعاد والوزن الكلي.

أكد الدعامات والحواجز والمواصفات والتركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار وفترات الصيانة واختبارات قبول الدرزة والتسريب من الوثائق المعتمدة.

حالة النشر

تشرح هذه الصفحة فئة الماكينة وعملية الغلق ومنطق الاختيار. تحتاج بيانات السمك والمقاسات والسرعة والسعة والمكونات والمرافق والمواصفات والالتزامات التجارية إلى داتا شيت ورسومات درزة معتمدة ومراجعة فنية قبل النشر.
