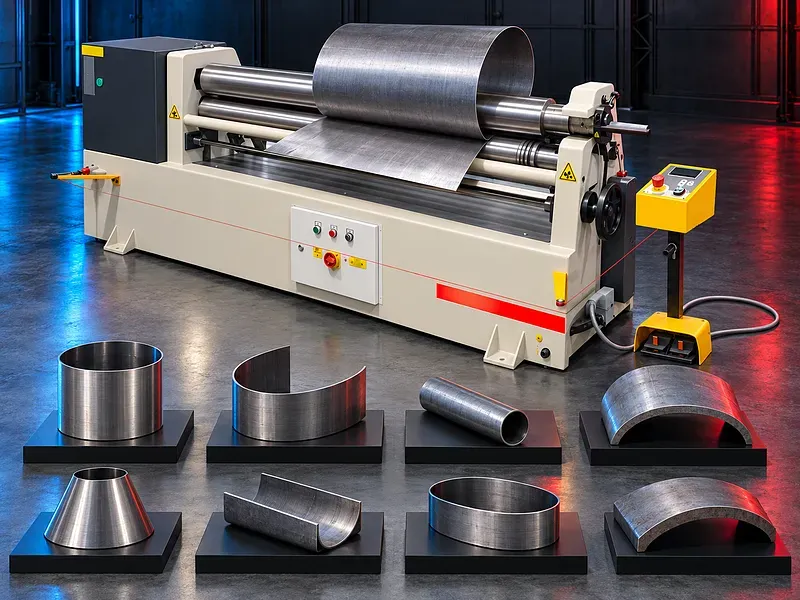

ماكينات لف وثني الألواح الهيدروليكية بثلاث بكرات

مبدأ اللف بثلاث بكرات

يمر اللوح بين ثلاث بكرات توفر الدعم والدوران وقوة الثني. تؤدي الحركة التدريجية للبكرات وتكرار التمريرات إلى تكوين الانحناء حتى الوصول إلى نصف القطر أو القطر المطلوب.

يختلف موضع ووظيفة البكرة العلوية والبكرات السفلية أو الجانبية حسب تصميم الماكينة. يجب تأكيد ترتيب البكرات والدائرة الهيدروليكية وطريقة الحركة وتسلسل التحكم قبل وصف مبدأ التشغيل الفعلي.

الثني الابتدائي لطرفي اللوح

يقلل الثني الابتدائي الجزء المستقيم غير المثني المتبقي عند طرفي اللوح. يوضع طرف اللوح ويتم ثنيه باستخدام حركة البكرات المدعومة التي يسمح بها تصميم الماكينة.

تعتمد سماكة الثني الابتدائي الممكنة وطول الجزء المستقيم المتبقي على مقاومة خضوع الخامة وعرض اللوح وسمكه وأقطار البكرات والمسافات بينها والتماسك والعدد وإعدادات التشغيل. وتحتاج إلى تحقق خاص بالماكينة.

لف الأسطوانات والأقواس

في الأعمال الأسطوانية تتم محاذاة اللوح وتمريره بين البكرات مع ضبط موضع الثني تدريجيا. قد يحتاج الوصول إلى القطر المستهدف وتعويض الرجوع المرن للخامة إلى عدة تمريرات.

يمكن إنتاج قطاعات منحنية عندما تدعم الماكينة الشكل المطلوب وتتضمن العملية نقاط بدء وإيقاف محكومة. يجب فحص القطر والاستدارة وفجوة خط الوصلة ومحاذاة الحواف وحالة السطح مقابل الرسم المعتمد.

تشكيل المخاريط

يحتاج تشكيل المخروط إلى حركة تفاضلية محكومة أو طريقة لف معتمدة حتى يتحرك الطرف الداخلي والخارجي للوح في مسارين مختلفين. قد يلزم شكل بكرات مناسب وجهاز للمخاريط وأدلة وتخطيط للوح وإجراء تشغيل محدد.

يجب مراجعة زاوية المخروط والقطر الصغير والقطر الكبير والطول المحوري وسمك اللوح ومقاومة الخامة وموضع خط الوصلة وحدود علامات السطح. لا يجب تأكيد تشكيل المخاريط قبل اعتماد الماكينة والعدد للجزء المطلوب.

النظام الهيدروليكي

قد يقوم النظام الهيدروليكي بتحريك بكرات الثني وتطبيق قوة التشكيل وتشغيل الدعامات وتحرير قطعة التشغيل أو التحكم في وظائف مساعدة وفقا لتصميم الماكينة. يساعد ثبات الضغط والحركة المحكومة على تكرار الضبط عند صيانة النظام ومعايرته بصورة صحيحة.

يجب تأكيد أقصى ضغط وترتيب الأسطوانات والتحكم في الصمامات ونوع الزيت والترشيح والتبريد والحماية من الضغط ومراقبة التسريب وفترات الصيانة من المستندات المعتمدة.

إدارة البكرات وحركة اللوح

قد تكون بكرة واحدة أو أكثر مدارة لتحريك اللوح داخل منطقة الثني. يؤثر ترتيب الإدارة والعزم والتماسك وحالة السطح وسرعة البكرات والتزامن في ثبات التغذية والقدرة على تشغيل اللوح المحدد.

يجب التحقق من قدرة المحرك وبيانات الإدارة الهيدروليكية ونطاق السرعة وحدود العزم والحماية من الحمل الزائد والفرملة وإجراءات الاستعادة للماكينة المختارة.

التحكم وبيان الموضع

قد تبدأ وسائل التحكم من أذرع هيدروليكية وشاشات رقمية لبيان الموضع وتصل إلى أنظمة قابلة للبرمجة تنظم مواضع البكرات وخطوات الثني المحفوظة. تعتمد الواجهة ومستوى الأتمتة الفعليان على التكوين الموثق.

لا يضمن نظام التحكم وحده دقة الأبعاد. تؤثر اختلافات الخامة وتجهيز اللوح والمحاذاة وانحراف البكرات والرجوع المرن وضبط المشغل والمعايرة والفحص في النتيجة.

تجهيز اللوح والمحاذاة

يجب فحص أبعاد اللوح وحالة الحواف والاستواء والانفصالات وعيوب السطح وتجهيز اللحام وهوية الخامة والسماحيات قبل اللف. قد تؤثر القشور والأتربة والبروزات الحادة في التغذية وتتسبب في تلف البكرات.

تساعد المحاذاة الدقيقة على منع اللف الحلزوني وعدم تساوي الحواف. قد يلزم استخدام علامات مرجعية وأدلة جانبية وطاولات دعم وأدوات قياس وطريقة تحميل محكومة وفقا لمقاس اللوح وتكوين الماكينة.

تسلسل عملية اللف

تشمل العملية عادة مراجعة الرسم وتأكيد بيانات الخامة وتجهيز اللوح واختيار الضبط ووضع اللوح ومحاذاته والثني الابتدائي للطرف الأول ولف الجسم والثني الابتدائي للطرف الثاني وفحص القطر وتعويض الرجوع المرن ثم الفحص النهائي.

قد يتطلب التسلسل الفعلي قلب اللوح أو إعادة وضعه حسب ترتيب البكرات. يوصى باستخدام عينات تجريبية ونموذج تشغيل معتمد قبل إنتاج الدفعات.

الخامات والسعة

لا تعتمد السعة على سمك اللوح وحده. يؤثر نوع الخامة ومقاومة الخضوع ومقاومة الشد وعرض اللوح والقطر المستهدف واتجاه الدرفلة ودرجة الحرارة ومتطلبات الثني الابتدائي واللحامات وعدد التمريرات في حمل الماكينة.

لا تذكر خامات مثل الصلب الكربوني أو الاستانلس ستيل أو الألومنيوم أو الصلب عالي المقاومة إلا بعد مراجعة سعة الماكينة المحددة مقابل خصائص الخامة المعتمدة والشكل المطلوب.

البكرات وحماية السطح

يؤثر قطر البكرة وطول التشغيل والخامة والصلادة وتشطيب السطح وطريقة تعويض الانحراف ودعم المحامل والمحاذاة في أداء التشكيل وحالة اللوح.

قد تحتاج الخامات الحساسة أو المصقولة إلى بكرات نظيفة وترتيبات حماية ومناولة محكومة أو أسطح بكرات خاصة. تحتاج ادعاءات اللف دون علامات إلى اختبار على الخامة والتشطيب الفعليين.

معدات المناولة والدعم

قد تكون الألواح الكبيرة والأجسام الملفوفة ثقيلة ومرنة وغير مستقرة. قد يلزم استخدام دعامات علوية أو جانبية أو طاولات تغذية أو أوناش أو معدات رفع أو مناولة منسقة للتحكم في اللوح ومنع التشوه.

يجب اختيار معدات المناولة من أبعاد اللوح وكتلته ومركز ثقله والقطر بعد التشكيل وتخطيط الموقع وخطة الرفع وتقييم المخاطر. لا يجب افتراض أنها ضمن تجهيزات الماكينة.

التطبيقات

قد تشمل التطبيقات أجسام الأسطوانات وأجزاء الخزانات ومكونات أوعية الضغط ومجاري الهواء والصوامع والمواسير والمخاريط والأقواس الإنشائية والمنتجات المعدنية المشكلة عندما تكون سعة الماكينة والعملية مناسبة.

يجب تأكيد الاستخدام في الصناعات المعدنية العامة والإنشاءات وبناء السفن والطاقة والتخزين أو معدات العمليات مقابل الجزء الفعلي والكود المطبق. فئة الماكينة وحدها لا تثبت المطابقة لمعيار صناعي.

الجودة والفحص

قد يشمل الفحص القطر ونصف القطر والاستدارة والاستقامة وفجوة خط الوصلة ومحاذاة الحواف وأبعاد المخروط وحالة السطح والتسطح الموضعي وثبات الأبعاد بطول الجزء الملفوف.

يجب تحديد طريقة القياس والسماحيات ومعدل أخذ العينات ودرجة الحرارة المرجعية وأدوات الفحص واعتماد العينة الأولى وإجراء التصحيح قبل الإنتاج. يظل فحص اللحام ومتطلبات الكود عمليات مستقلة عند انطباقها.

كيفية اختيار الماكينة الصحيحة

قدم رسم الجزء النهائي ورسم اللوح الخام. حدد نوع الخامة ومقاومة الخضوع ومقاومة الشد ونطاق السمك وأقصى عرض وأقل قطر مطلوب ومتطلبات الثني الابتدائي وأبعاد المخروط والسماحيات وتشطيب السطح وتفاصيل اللحام وحجم الدفعة والكميات السنوية.

قدم أيضا تسلسل الإنتاج المطلوب والتغذية الكهربائية المتاحة ومساحة الموقع وبيانات الأساس وسعة الونش ومسار التحميل ووصول المشغل وقواعد السلامة وطريقة الفحص والعمليات السابقة والتالية.

المعلومات الفنية المطلوب التحقق منها

يجب أن تؤكد المستندات المعتمدة أقصى سعة لللف وسعة الثني الابتدائي ومقاومة الخامة المرجعية وطول التشغيل وأقل قطر لللف وأقطار البكرات وسرعة اللف وقدرة الإدارة والبيانات الهيدروليكية وحركة البكرات والتحكم والأبعاد والوزن والتغذية الكهربائية والأساس والخيارات المطلوبة.

يجب أن تتضمن قيم السعة ظروف الاختبار. قد يختلف أقصى سمك عند العرض الكامل عن أقصى سمك عند عرض أقل وقد تختلف سعة الثني الابتدائي عن سعة اللف.

السلامة ومخاطر التشغيل

تشمل المخاطر البكرات الدوارة ونقاط السحب ومناطق السحق وحركة الألواح وسقوط الخامة أو ارتدادها والحركة غير المتوقعة والحواف الحادة والضغط الهيدروليكي والمخاطر الكهربائية والرفع غير الآمن.

يجب أن يستخدم التركيب الحواجز المعتمدة وإيقاف الطوارئ وأدوات التحكم الآمنة ومناطق العزل ودعامات الأجزاء وخطط الرفع وإجراءات فصل الطاقة ومهمات الوقاية والمشغلين المدربين وتقييم مخاطر محلي موثق.

التركيب وبدء التشغيل

يجب أن يشمل تجهيز الموقع مسار الدخول والتفريغ وحمل الأرضية والأساس عند الحاجة والتثبيت والتسوية والعزل الكهربائي وخدمة النظام الهيدروليكي والإضاءة ومسافات العمل وتدفق الخامات ومعدات الرفع والوصول للصيانة.

يجب أن يشمل بدء التشغيل فحص المحاذاة والهيدروليك والكهرباء واختبار وظائف السلامة وحالة البكرات والمعايرة وتجربة اللف بخامة معتمدة وتدريب المشغل وفحص العينات وتسليم المستندات الفنية.

الصيانة ودعم دورة الحياة

يجب أن تتبع الصيانة الوقائية الجدول المعتمد للزيت والفلاتر والخراطيم وموانع التسريب والأسطوانات والمحامل وأسطح البكرات والأدلة والتزييت والمحاذاة ومكونات الإدارة والحساسات والتحكم والحواجز وأنظمة الطوارئ.

يجب الاتفاق على قطع الغيار والأجزاء المستهلكة ومستهلكات الهيدروليك وأدوات الخدمة وطريقة المعايرة والدعم الفني ونطاق التدريب وتوافر المستندات للماكينة المحددة.

الحدود وحالة النشر

الوصف المقدم عام ولا يثبت الدقة أو قابلية التكرار أو الكفاءة أو سعة الألواح المتوسطة أو السميكة أو إمكانية المخاريط أو التحكم المتقدم أو الاعتمادية أو أي مستوى أداء محدد.

تحتاج الصفحة إلى داتا شيت أو دليل معتمد للماكينة المحددة وحسابات سعة متحقق منها ومراجعة فنية وصور معتمدة ومراجعة على نسخة الاختبار واعتماد نهائي للمحتوى قبل النشر.
