وسم وحفر عميق بالليزر ثلاثي الأبعاد

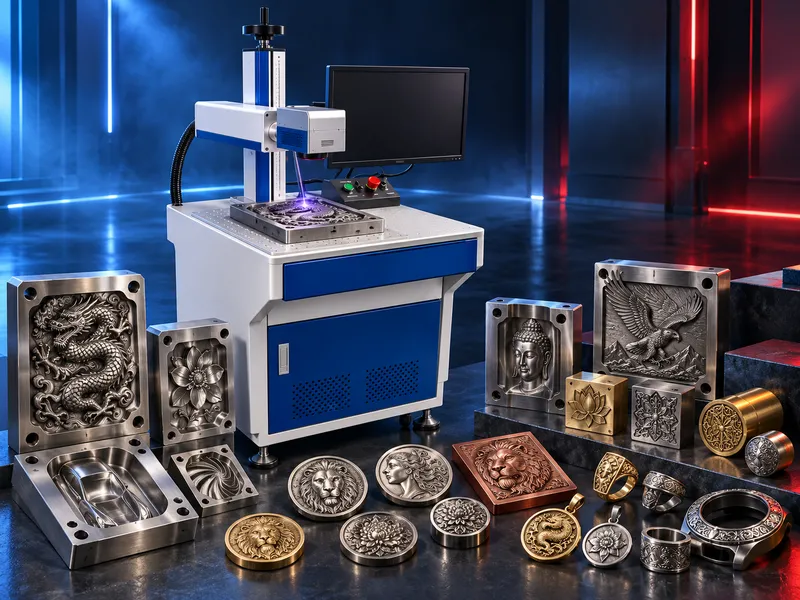

ماكينة Fiber Laser ثلاثي الأبعاد للماركينج والحفر العميق
حل Fiber Laser ثلاثي الأبعاد للوسم والحفر على الأسطح المعدنية المسطحة والمائلة والمنحنية، مع ضبط البؤرة عبر اختلافات ارتفاع السطح لتنفيذ تطبيقات دقيقة للماركينج والحفر العميق.
توفر السقاري ماشينري حلول Fiber Laser ثلاثي الأبعاد للوسم والحفر على الأجزاء المعدنية التي يصعب تنفيذها بكفاءة باستخدام أنظمة ثنائي الأبعاد التقليدية المخصصة أساسًا لمستوى بؤري مسطح. يعتمد النظام على مسح Galvo ثلاثي الأبعاد عالي السرعة والدقة مع برنامج تحكم مخصص للـ ثلاثي الأبعاد، بما يسمح بضبط بؤرة الليزر أثناء التشغيل وفق تغير ارتفاع السطح وشكله. يجعل ذلك الماكينة مناسبة للوسم والحفر على الأسطح المائلة والمتدرجة والأسطوانية والمخروطية والكروية والمناطق الغائرة وغيرها من الأشكال ثلاثية الأبعاد، وفق هندسة قطعة الشغل وتجهيز الماكينة الفعلي. في تطبيقات الحفر العميق أو الأسطح المنحنية أو القطع ذات اختلافات الارتفاع الكبيرة، يجب تحديد مصدر الليزر والقدرة ومساحة العمل والعمق وزمن التشغيل بناءً على التطبيق والعينة الفعلية.
فيمَ تستخدم
- وسم ثلاثي الأبعاد على الأسطح المعدنية المنحنية والمشكلة
- الحفر العميق على المعادن المناسبة
- الوسم على الأسطح المائلة والمتدرجة
- وسم الأجزاء الأسطوانية والمخروطية
- الوسم على الأسطح الكروية والبروزات
- الشعارات والأرقام التسلسلية والأكواد وعلامات التتبع على الأجزاء المعقدة
- الحفر التفصيلي على الإسطمبات والعدد والمكونات الصناعية
- التطبيقات التي يتغير فيها ارتفاع السطح داخل منطقة الوسم
الوظائف الرئيسية
- نظام Galvo ثلاثي الأبعاد للأسطح متغيرة الارتفاع
- ضبط ديناميكي للبؤرة عبر الأشكال ثلاثية الأبعاد
- برنامج تحكم مخصص للوسم والحفر ثلاثي الأبعاد
- تشغيل الأسطح المسطحة وغير المسطحة داخل نطاق التشغيل المؤكد للموديل
- تقنية Fiber Laser للتطبيقات المعدنية المتوافقة
- دعم الحفر التفصيلي والحفر العميق عند اختيار التجهيز المناسب للعمق المطلوب
أشكال الأسطح المناسبة
- أسطح مسطحة
- أسطح مائلة
- أسطح متدرجة أو مقسمة
- أسطح أسطوانية
- أسطح مخروطية
- أسطح كروية
- أسطح بارزة أو غائرة أو منحنية
كيف تختار
- ابدأ بشكل قطعة الشغل حدد أقصى أبعاد للقطعة وشكل السطح وإجمالي اختلاف الارتفاع. هذه البيانات تحدد الحاجة إلى نظام ثلاثي الأبعاد ونطاق التشغيل المطلوب.
- حدد هل المطلوب وسم أم حفر عميق الوسم السطحي والحفر العميق لهما متطلبات مختلفة من القدرة والعمق وزمن التشغيل. حدد النتيجة المطلوبة وأرسل عينة أو رسماً إن أمكن.
- حدد الخامة ملاءمة Fiber Laser تعتمد على نوع المعدن أو الخامة المتوافقة والنتيجة المطلوبة من الوسم أو الحفر.
- حدد مساحة التشغيل يجب أن تغطي مساحة الوسم المنطقة المطلوبة مع الحفاظ على متطلبات التفاصيل وجودة العملية.
- حدد أسلوب الإنتاج
حدد هل التشغيل سيكون على قطع منفردة أو دفعات أو باستخدام Fixtures أو Rotary أو ضمن عملية إنتاج أوتوماتيكية.
البيانات المطلوبة لاختيار الماكينة
- نوع الخامة
- رسم أو عينة للقطعة
- أقصى أبعاد لقطعة الشغل
- شكل السطح واختلاف الارتفاع
- مساحة الوسم المطلوبة
- عمق الحفر المطلوب إن وجد
- النص أو الشعار أو الكود أو Artwork
- حجم الإنتاج أو زمن الدورة المستهدف
- تشغيل مستقل أو باستخدام Fixtures أو ضمن نظام أوتوماتيكي
أسئلة تُطرح علينا
ما هي ماكينة Fiber Laser Marking ثلاثي الأبعاد؟
هي ماكينة Fiber Laser مصممة لضبط البؤرة عبر الأسطح ذات الارتفاعات المتغيرة أو الأشكال ثلاثية الأبعاد، مما يسمح بالوسم أو الحفر خارج المستوى المسطح التقليدي.
ما الفرق بين ثلاثي الأبعاد Laser Marking وثنائي الأبعاد Laser Marking التقليدي؟
نظام ثنائي الأبعاد التقليدي يعمل أساسًا حول مستوى بؤري مسطح، بينما يستطيع نظام ثلاثي الأبعاد ضبط البؤرة ديناميكيًا عبر اختلافات الارتفاع والأسطح المنحنية أو المائلة داخل نطاق التشغيل المؤكد للماكينة.
هل يمكن الحفر على الأسطح المعدنية المنحنية؟
نعم، وصف المنتج المقدم يدعم تشغيل الأسطح غير المسطحة مثل الأسطوانات والمخاريط والأسطح الكروية والمائلة. ويجب تأكيد شكل القطعة ونطاق التشغيل للموديل المختار.
هل يمكن استخدامها للحفر العميق؟
الماكينة مخصصة لتطبيقات الوسم والحفر العميق. العمق الممكن وزمن التشغيل يعتمدان على الخامة ومصدر الليزر والقدرة ومساحة التشغيل والنتيجة المطلوبة.
ما أنواع القطع المناسبة للوسم ثلاثي الأبعاد؟
تشمل التطبيقات المعتادة القطع ذات الأسطح المنحنية أو المائلة أو المتدرجة أو الغائرة أو البارزة، والمكونات الصناعية التي لا تقع منطقة الوسم فيها على مستوى مسطح واحد.
ما البيانات المطلوبة قبل اختيار الماكينة؟
أرسل نوع الخامة وأبعاد القطعة وشكل السطح ومساحة الوسم وعمق الحفر المطلوب والـ Artwork أو الكود وحجم الإنتاج المتوقع.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
