وسم دقيق بتقنية 3D UV Laser

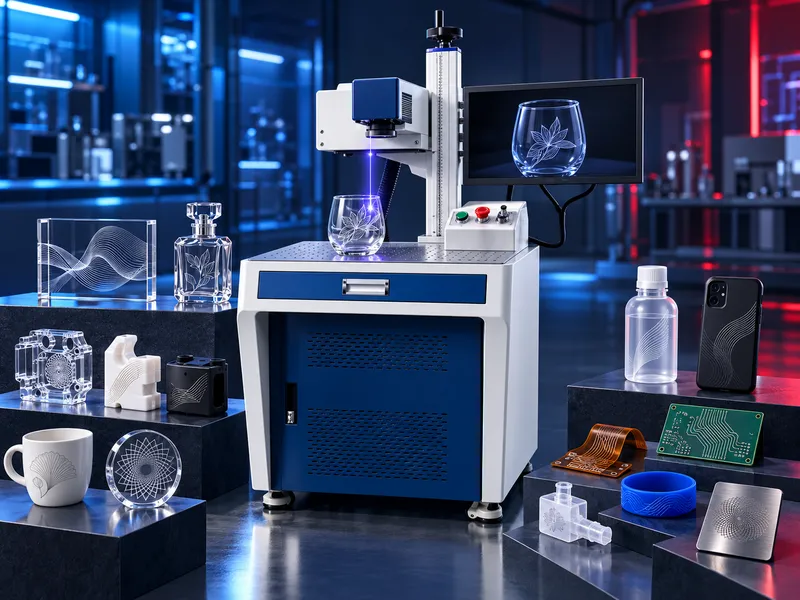

ماكينة 3D UV Laser Marking للأسطح المنحنية والتطبيقات الدقيقة
حل UV Laser ثلاثي الأبعاد للوسم فائق الدقة على الأسطح المسطحة والمنحنية ومتغيرة الارتفاع، ومناسب لتطبيقات الزجاج وPCB/FPC والسيراميك والبلاستيك والسيليكون والأكريليك وبعض المنتجات المعدنية.
تجمع ماكينة 3D UV Laser Marking بين معالجة UV Laser وتقنية التركيز الديناميكي ثلاثي المحاور لتنفيذ الوسم على قطع الشغل المسطحة والمنحنية ومتغيرة الارتفاع مع ضبط البؤرة عبر سطح التشغيل. يساعد حجم البقعة البؤرية الصغير ومنطقة التأثر الحراري المحدودة في جعل تقنية UV مناسبة لأعمال الوسم الدقيقة ولتطبيقات الخامات التي قد تتأثر بالحرارة. وتشمل الخامات المذكورة في المصدر الزجاج وPCB/FPC والسيراميك والبلاستيك والسيليكون والأكريليك وبعض المنتجات المعدنية. يمكن للنظام تنفيذ الشعارات والنصوص وأكواد QR والنقوش والأرقام التسلسلية وغيرها من علامات التعريف. ويذكر المصدر خيارات UV بقدرات 3W و5W و10W، على أن يتم اختيار القدرة المناسبة وفق الخامة وشكل القطعة والنتيجة المطلوبة وحجم الإنتاج.
فيمَ تستخدم
- وسم وتعريف المنتجات بدقة عالية
- الوسم على الأسطح المنحنية ومتغيرة الارتفاع
- الشعارات والعلامات التجارية والنصوص
- أكواد QR وعلامات التتبع
- الأرقام التسلسلية والرموز
- النقوش والرسومات الزخرفية
- تطبيقات الوسم والحفر على الزجاج
- وسم PCB وFPC
- وسم السيراميك
- وسم البلاستيك والسيليكون
- وسم الأكريليك
- بعض تطبيقات الوسم على المعادن
الخامات المذكورة في المصدر
- الزجاج
- لوحات PCB / FPC
- السيراميك
- البلاستيك
- السيليكون
- الأكريليك
- بعض المنتجات المعدنية
الوظائف الرئيسية
- Dynamic Focusing ثلاثي الأبعاد للأسطح غير المستوية
- نظام 3D Galvo Scanner عالي السرعة
- تعديل البؤرة أثناء التشغيل مع تغير ارتفاع السطح
- معالجة UV دقيقة ببقعة بؤرية صغيرة
- استيراد ومعالجة الرسومات المتوافقة من برامج التصميم ثلاثي الأبعاد وفق تجهيز البرنامج
- تنفيذ النصوص والأكواد والشعارات والنقوش والأرقام التسلسلية
- خيارات قدرة مذكورة 3W / 5W / 10W حسب التجهيز الفعلي
أشكال الأسطح المناسبة
- الأسطح المسطحة
- الأسطح المنحنية
- القطع الأسطوانية أو المستديرة ضمن قدرة النظام
- الأسطح متغيرة الارتفاع
- الكونتورات ثلاثية الأبعاد ضمن نطاق التركيز المجهز
كيف تختار
- ابدأ بالخامة حدد نوع الخامة وطبقة الطلاء وحالة السطح بدقة، لأن استجابة الخامات لليزر UV تختلف حسب التركيب والتشطيب.
- حدد شكل السطح حدد هل القطعة مسطحة أم منحنية أم أسطوانية أم بها اختلافات واضحة في الارتفاع، لتحديد الحاجة إلى Dynamic Focusing ثلاثي الأبعاد.
- حدد نوع العلامة المطلوبة أرسل الشعار أو النص أو QR Code أو الرقم التسلسلي أو الرسم، وحدد مستوى التباين والوضوح والثبات المطلوب.
- . اختر القدرة وفق التطبيق الفعلي المصدر يذكر خيارات 3W و5W و10W. ويجب الاختيار بناءً على اختبار الخامة وزمن الدورة وجودة الوسم المطلوبة، وليس على القدرة وحدها.
- حدد مساحة الوسم ونطاق الارتفاع يجب مقارنة أبعاد القطعة ومساحة الوسم واختلاف ارتفاع السطح مع التجهيز البصري الفعلي للماكينة.
- حدد طريقة التشغيل تجهيزات Bench أو Enclosed أو Portable أو Online تختلف في المناولة والحماية والشفط والأتمتة والتكامل مع خطوط الإنتاج.
البيانات المطلوبة لاختيار الماكينة
- نوع الخامة وتشطيب السطح
- أبعاد قطعة الشغل
- هل السطح مسطح أم منحني / ثلاثي الأبعاد
- أقصى اختلاف في الارتفاع داخل منطقة الوسم
- مساحة الوسم المطلوبة
- محتوى الوسم: شعار أو نص أو كود أو رسم أو رقم تسلسلي
- شكل ودرجة ثبات العلامة المطلوبة
- حجم الإنتاج أو زمن الدورة المستهدف
- تشغيل مستقل أم ضمن خط إنتاج
- عينة من القطعة أو الخامة لاختبار التطبيق عند الإمكان
أسئلة تُطرح علينا
ما هي ماكينة 3D UV Laser Marking؟
هي ماكينة وسم بليزر UV مزودة بنظام تركيز ديناميكي ثلاثي المحاور لضبط البؤرة على الأسطح غير المسطحة والمنحنية ومتغيرة الارتفاع ضمن نطاق التشغيل المجهز.
ما الفرق بين 3D UV Laser Marking والوسم التقليدي 2D؟
ماكينة 2D التقليدية تعمل أساسًا حول مستوى بؤري ثابت، بينما يقوم نظام 3D بتعديل البؤرة ديناميكيًا مع تغير ارتفاع السطح، ولذلك يناسب القطع المنحنية وثلاثية الأبعاد بصورة أفضل.
ما الخامات التي يمكن تشغيلها؟
يذكر المصدر الزجاج وPCB/FPC والسيراميك والبلاستيك والسيليكون والأكريليك وبعض المنتجات المعدنية. ويجب تأكيد التوافق النهائي حسب الخامة الدقيقة والنتيجة المطلوبة.
هل يمكنها الوسم على الزجاج المنحني؟
نعم، يذكر المصدر وسم الزجاج المنحني كتطبيق للماكينة. ويجب تأكيد درجة الانحناء ومساحة الوسم والنتيجة المطلوبة لكل تطبيق.
ما أنواع البيانات التي يمكن وسمها؟
يمكن تنفيذ الشعارات والعلامات التجارية والنصوص وأكواد QR والنقوش والأرقام التسلسلية والرموز وفق البرنامج والتجهيز.
ما قدرات الليزر المتاحة؟
المصدر المرسل يذكر خيارات UV Laser بقدرات 3W و5W و10W. ويجب تأكيد التوفر والملاءمة مع تجهيز الماكينة المختار.
هل يمكن دمجها داخل خط إنتاج أوتوماتيكي؟
يمكن تجهيز أنظمة UV Laser Marking للعمل Online داخل خطوط الإنتاج عندما يتضمن النظام المختار متطلبات الأتمتة والتكامل اللازمة. ويجب تأكيد التجهيز الفعلي.
لماذا يستخدم UV Laser في أعمال الوسم الدقيقة؟
يصف المصدر بقعة بؤرية صغيرة ومنطقة تأثر حراري محدودة، وهو ما يجعل UV مناسبًا لأعمال الوسم الدقيقة والتطبيقات التي تحتاج إلى تحكم أفضل في التأثير الحراري على الخامة.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
