حلول خراطة دقيقة من الأعمدة
مخارط CNC سويس تايب
مخارط CNC برأس متحرك لإنتاج الأجزاء الصغيرة والمعقدة والطويلة نسبيًا من الأعمدة المعدنية، مع اختيار التكوين وفق المنتج ومتطلبات الإنتاج.

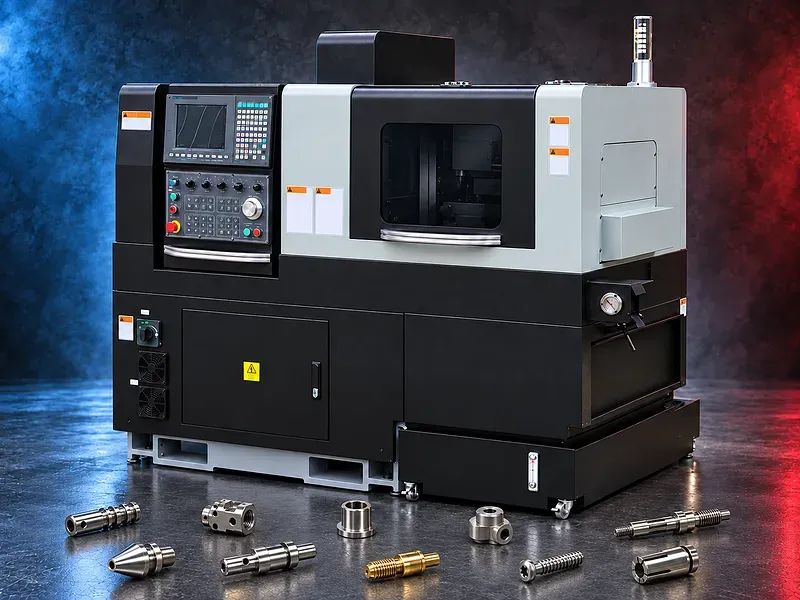

مخرطة CNC السويس تايب، المعروفة أيضًا بالمخرطة الأوتوماتيكية ذات الرأس المتحرك، تمرر العمود الخام عبر الإسبندل الرئيسي في اتجاه أدوات القطع. وقد تستخدم جلبة توجيه لدعم الخامة بالقرب من منطقة التشغيل وفق تكوين الماكينة.
يمكن أن تجمع المخرطة بين الخراطة والثقب والتفريز والعمليات الثانوية عند تجهيزها بالمحاور والعدد الدوارة والإسبندل المقابل المطلوب. استكشف المزيد من حلول ماكينات CNC أو أرسل رسم المنتج للمراجعة الفنية.
ما هي مخرطة CNC سويس تايب؟
هي مخرطة أوتوماتيكية تعمل عادةً برأس متحرك ونظام تغذية للأعمدة. يساعد دعم الخامة بالقرب من منطقة القطع عند استخدام جلبة التوجيه في تشغيل الأجزاء الرفيعة والطويلة نسبيًا، وفق تكوين الموديل.
التطبيقات المناسبة
- الأجزاء الصغيرة المخروطة
- القطع الطويلة والرفيعة
- المسامير والأعمدة ومكونات الربط الدقيقة
- الجلب والبطانات والوصلات
- المكونات الطبية ومكونات الأسنان
- مكونات السيارات والإلكترونيات
- الأجزاء التي تجمع بين الخراطة والثقب والتفريز
- الإنتاج المتكرر من الأعمدة المعدنية
الفوائد التشغيلية
- الإنتاج مباشرة من الأعمدة الخام
- دعم الخامة بالقرب من منطقة القطع باستخدام جلبة التوجيه
- دمج عدة عمليات في التكوينات الداعمة
- التشغيل على الإسبندل الرئيسي والمقابل عند توفرهما
- استخدام أدوات ثابتة ودوارة
- إمكانية تنفيذ عمليات متزامنة بأنظمة عِدد مستقلة
- التكامل مع مغذي الأعمدة ومعدات استقبال الأجزاء
كيف تختار الماكينة المناسبة؟
- - حدد خامة وقطر العمود الخام
- - راجع طول وقطر المنتج النهائي
- - تحقق من العلاقة بين طول الجزء وقطره
- - حدد الحاجة إلى جلبة توجيه
- - حدد عمليات الخراطة والثقب والتفريز والقلاووظ
- - حدد الحاجة إلى إسبندل رئيسي وإسبندل مقابل
- - راجع عدد أدوات القطع وترتيبها المطلوب
- - حدد الحاجة إلى العدد الدوارة والمحاور الإضافية
- - حدد التفاوتات وتشطيب السطح المطلوبين
- - راجع مغذي الأعمدة وتجهيز الخامة
- - حدد متطلبات التحكم في الرايش والتبريد واستقبال الأجزاء
- - حدد كمية الإنتاج ومتطلبات زمن الدورة
البيانات الفنية المطلوب التحقق منها
- أقصى قطر للعمود الخام
- مشوار الرأس وطول التشغيل
- العمل بجلبة توجيه أو من دونها
- سرعة وقدرة وعزم الإسبندل الرئيسي والمقابل
- عدد وأنواع المحاور المتحكم فيها
- وظائف المحورين C وB المتاحة
- عدد مواضع أدوات القطع
- عدد مواضع العدد الدوارة
- أقصى سرعة للعدد الدوارة
- توافق مغذي الأعمدة
- دقة التموضع والتكرارية
- أبعاد ووزن الماكينة ومتطلبات التشغيل
متطلبات التركيب ودورة حياة الماكينة
يجب التحقق من الكهرباء، والهواء المضغوط، وسائل التبريد، وشفط رذاذ الزيت، ومغذي الأعمدة، وتجهيز الخامة، وأدوات القطع، وجلب التوجيه، والكوليتات، والتحكم في الرايش، والتدريب، والصيانة، وقطع الغيار من المستندات الرسمية للموديل.
أرسل رسم المنتج، والخامة، وقطر العمود، وطول الجزء، والتفاوتات، وعمليات التشغيل، وكمية الإنتاج إلى SAKKARY MACHINERY للاختيار الفني.
أسئلة تُطرح علينا
ما الفرق بين مخرطة سويس تايب ومخرطة CNC التقليدية؟
تستخدم مخرطة السويس تايب عادةً رأسًا متحركًا، وقد تدعم العمود بالقرب من منطقة القطع بواسطة جلبة توجيه. يعتمد الاختيار المناسب على شكل الجزء ومتطلبات الإنتاج.
هل تتطلب كل مخرطة سويس تايب جلبة توجيه؟
لا. يمكن لبعض الموديلات العمل بجلبة توجيه أو من دونها. يعتمد التكوين المناسب على الخامة والقطر والاستقامة وطول الجزء.
هل يمكن تنفيذ التفريز والثقب على مخرطة سويس تايب؟
يمكن للموديلات الداعمة دمج الخراطة مع الثقب والتفريز والتشغيل العرضي والعمليات الثانوية باستخدام العدد الدوارة والمحاور الإضافية.
ما المعلومات المطلوبة لاختيار الماكينة؟
أرسل الرسم، والخامة، وقطر العمود الخام، وطول المنتج، والتفاوتات، وتشطيب السطح، والعمليات، وكمية الإنتاج.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
