ماكينات التشغيل بالتفريغ الكهربائي

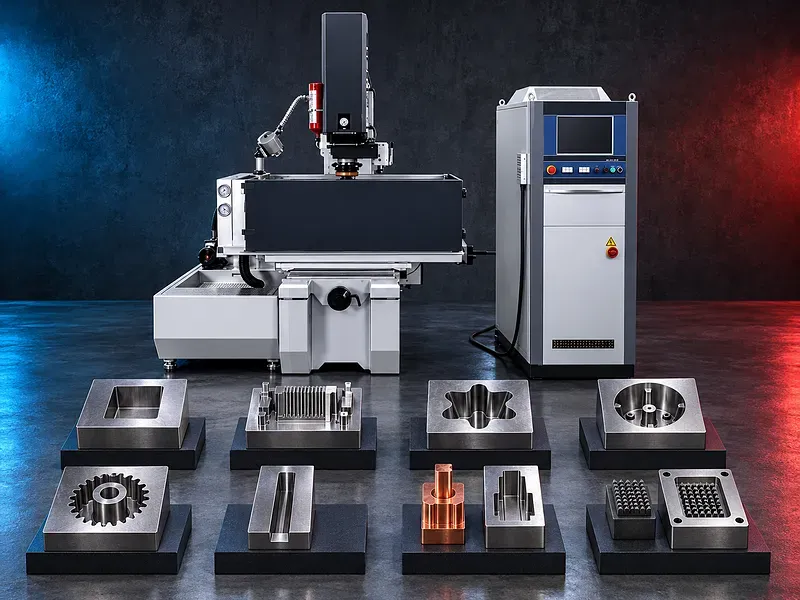

ماكينة حفر القوالب بالشرارة PNC
ماكينة EDM غاطس لإنتاج التجاويف والبروفايلات والريش والأركان الداخلية والتفاصيل الدقيقة في الشغلات الموصلة للكهرباء المناسبة. يعتمد الاختيار على الجزء والإلكترود وهندسة التجويف والخامة والدقة وجودة السطح ومتطلبات الإنتاج.
A PNC EDM die-sinking machine removes material through controlled electrical discharges between a shaped electrode and an electrically conductive workpiece. The electrode geometry is transferred progressively into the workpiece without conventional cutting contact.
The process is used for suitable dies, molds, tooling, cavities, and complex internal features. Selecting the correct machine requires the component drawing, material, electrode data, cavity dimensions, required accuracy, surface finish, and production target. Explore related CNC and EDM machines or send your application for technical review.
ما ماكينة حفر القوالب بالشرارة PNC؟
تستخدم ماكينة EDM غاطس نبضات كهربائية متحكمًا فيها لتآكل شغلة موصلة للكهرباء. يتم وضع إلكترود مشكل بالقرب من الشغلة داخل نظام مناسب للسائل العازل.
تنقل التفريغات الكهربائية شكل الإلكترود إلى الشغلة. تختلف المحاور والحركات المبرمجة ووظائف الحركة المدارية ومولد الشرارة والدقة والأتمتة حسب الموديل.
التطبيقات المحتملة
- - الاسطمبات والقوالب
- - تجاويف وإضافات قوالب الحقن
- - التجاويف العميقة أو المتدرجة
- - الريش والخصائص الداخلية الضيقة
- - الأركان الداخلية التي يصعب تشغيلها بالعدد التقليدية
- - البروفايلات والأسطح المائلة
- - البنشات وعدد التشغيل الدقيقة
- - الوصلات والمكونات الموصلة الدقيقة
- - الخصائص التي تحتاج إلى إلكترود مشكل
- - تشغيل الخامات المصلدة الموصلة للكهرباء
يجب مراجعة كل تطبيق وفق رسم الجزء وتصميم الإلكترود والخامة وعمق التجويف والدقة المطلوبة والإمكانيات الموثقة للماكينة.
كيف تعمل عملية EDM الغاطس؟
لا يعتمد التشغيل على تلامس قطع تقليدي بين الإلكترود والشغلة. تولد النبضات الكهربائية تفريغات متكررة عبر فجوة صغيرة، مما يؤدي إلى إزالة الخامة من الشغلة الموصلة.
يساعد السائل العازل على التحكم في التفريغ وتبريد منطقة التشغيل وطرد الجزيئات الناتجة عن التآكل. يحتاج التشغيل المستقر إلى تدفق مناسب وتموضع صحيح للإلكترود.
المزايا الإنتاجية المحتملة
- تشغيل الخامات المصلدة الموصلة المناسبة
- إنتاج تجاويف وبروفايلات داخلية معقدة
- تقليل قوى القطع الميكانيكية على الشغلة
- إنتاج خصائص قد يصعب الوصول إليها بالعدد التقليدية
- التحكم في مراحل التشغيل الخشن والنهائي
- تكرار إنتاج التجاويف تحت ظروف متحكم فيها
- استخدام إلكترودات مشكلة لإنتاج هندسة محددة
تعتمد الدقة وجودة السطح واستهلاك الإلكترود وزمن التشغيل والإنتاجية على الماكينة والخامة والإلكترود وهندسة التجويف وحالة السائل والتدفق والتثبيت ومعاملات التشغيل.
كيفية اختيار الماكينة
- - توفير رسم كامل للجزء وموديل ثلاثي الأبعاد عند توفره
- - تحديد خامة الشغلة وموصليتها الكهربائية
- - تحديد أقصى أبعاد ووزن للشغلة
- - تحديد أبعاد وعمق وهندسة التجويف
- - تحديد الخصائص العميقة أو الضيقة أو المتدرجة أو المائلة
- - توضيح السماحيات البعدية والهندسية
- - تحديد خشونة السطح المطلوبة
- - توفير رسومات الإلكترود وخامته وأبعاده ووزنه
- - تحديد مراحل التشغيل الخشن والنهائي
- - تحديد حركات المحاور والحركة المدارية المطلوبة
- - تحديد حجم الدفعة والطاقة المستهدفة
- - مراجعة السائل العازل والفلترة والتدفق
- - تحديد طرق الفحص ومراقبة الجودة
- - مراجعة الكهرباء والتأريض والتهوية وتجهيزات الموقع
البيانات الفنية المطلوب التحقق منها
- - الشركة المصنعة والماركة والموديل وبلد المنشأ
- - معنى ووظائف نظام التحكم PNC
- - الموديلات المتاحة داخل السلسلة
- - أبعاد ترابيزة التشغيل وأقصى حمولة
- - أبعاد حوض التشغيل وسعة السائل العازل
- - أقصى أبعاد وارتفاع للشغلة
- - مشاوير المحاور X وY وZ
- - المسافة بين حامل الإلكترود والترابيزة
- - أقصى أبعاد ووزن للإلكترود
- - نوع المولد وأقصى تيار تشغيل
- - دقة التموضع والتكرارية
- - دقة التشغيل الموثقة وظروف اختبارها
- - نطاق خشونة السطح وظروف تحقيقه
- - استهلاك الإلكترود وظروف قياسه
- - أقصى معدل إزالة للخامة وظروف اختباره
- - أنماط الحركة المدارية والتشغيل المبرمج
- - نظام السيرفو ووظائف التحكم في المحاور
- - الفلترة والتبريد والتدفق والحماية من الحريق
- - الأبعاد والوزن والكهرباء ومتطلبات التركيب
نظام التحكم PNC ووظائف المحاور
قد يشير مصطلح PNC إلى وظائف تحكم مبرمجة مختلفة حسب الشركة المصنعة. يجب تأكيد المحاور المتحكم فيها والحركات الإحداثية وأنماط الحركة المدارية وذاكرة البرامج والضبط التلقائي من دليل التحكم الرسمي.
الإلكترودات والسائل العازل
يجب اختيار خامة وشكل وقطبية ومقاس الإلكترود وسماحية التآكل وفتحات التدفق وطريقة التصنيع وفق الشغلة والنتيجة المطلوبة. لا يجوز افتراض ملاءمة النحاس أو الجرافيت أو أي خامة أخرى دون مراجعة العملية.
يجب أن يتوافق نوع السائل العازل ونظام الفلترة ومستوى السائل ودرجة الحرارة وطريقة التدفق مع متطلبات المصنع المعتمدة.
الجودة والتحكم في العملية
يجب أن تحدد خطة التشغيل أبعاد التجويف واستهلاك الإلكترود وسماحيات التشغيل وخشونة السطح والتدفق ومراحل الفحص ومعايير القبول. قد تحتاج مرحلتا التشغيل الخشن والنهائي إلى إلكترودات وإعدادات مختلفة.
الحدود والعمليات البديلة
تعمل ماكينة EDM الغاطس فقط مع الشغلات الموصلة للكهرباء. تستخدم عادةً لإنتاج التجاويف والخصائص الداخلية، وليس لقطع القطاعات النافذة. قد تكون Wire Cut EDM أو EDM Drill أو التفريز CNC أو التجليخ أو عملية أخرى أنسب لهندسات مختلفة.
التركيب ودعم دورة التشغيل
يجب أن تراعي خطة التركيب حمولة الأرضية وتسوية الماكينة والكهرباء والتأريض وتخزين السائل العازل والفلترة والتبريد والتهوية والحماية من الحريق ومناولة الإلكترودات ورفع الشغلات وتدريب المشغل.
يتم تحديد نطاق التركيب والتشغيل والتدريب والصيانة وقطع الغيار والمستهلكات والسائل العازل والفلاتر والضمان داخل العرض الفني والتجاري المعتمد.
اطلب مراجعة فنية
أرسل رسم الجزء وخامة الشغلة وأبعاد التجويف والسماحيات وجودة السطح المطلوبة وبيانات الإلكترود ووزن الشغلة وكمية الإنتاج. تراجع السقاري ماشينري التطبيق قبل التوصية بموديل الماكينة.
أسئلة تُطرح علينا
ما الفرق بين EDM الغاطس وWire Cut EDM؟
يستخدم EDM الغاطس إلكترودًا مشكلًا لإنتاج التجاويف والخصائص الداخلية. تستخدم Wire Cut EDM سلكًا متحركًا لقطع قطاعات نافذة في خامة موصلة.
ما الخامات التي يمكن تشغيلها؟
يجب أن تكون الشغلة موصلة للكهرباء. تعتمد الملاءمة على درجة الخامة والإلكترود ونظام السائل والهندسة والنتيجة المطلوبة.
ما البيانات المطلوبة لاختيار الماكينة؟
يلزم توفير رسم الجزء والخامة وأبعاد وعمق التجويف والسماحيات وجودة السطح وبيانات الإلكترود ووزن الشغلة وكمية الإنتاج.
ما معنى PNC؟
يختلف المصطلح حسب الشركة المصنعة. يجب تأكيد المحاور المبرمجة والحركات المدارية والذاكرة ووظائف التحكم التلقائي من الدليل الرسمي.
هل يمكن إنتاج تجاويف عميقة وأركان داخلية؟
قد تنتج الماكينة تجاويف عميقة وخصائص داخلية مناسبة، لكن ذلك يعتمد على تصميم الإلكترود والتدفق ومشاوير الماكينة والمولد والخامة والدقة.
هل المواصفات الموجودة في الصورة معتمدة؟
لا. يجب تأكيد القيم الموجودة في التصميم من الكتالوج الرسمي للمصنع والموديلات المحددة قبل النشر.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
