مراكز الخراطة CNC

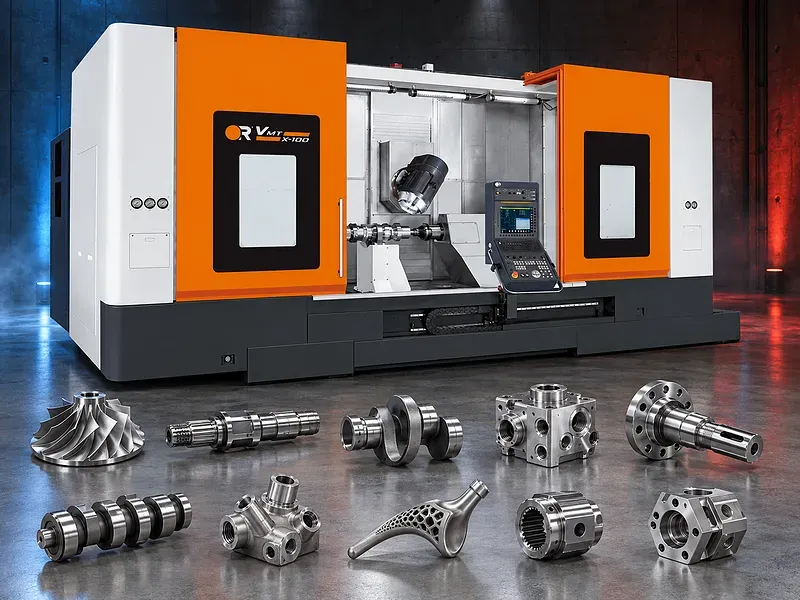

مركز خراطة وتفريز متعدد المهام
مركز تشغيل CNC يجمع بين الخراطة والتفريز والثقب والعمليات المدعومة الأخرى على منصة إنتاج واحدة. يعتمد اختيار التكوين المناسب على هندسة الشغلة والخامة والسماحيات ومتطلبات الإنتاج.
مركز الخراطة والتفريز متعدد المهام مصمم للأجزاء التي تحتاج إلى عدة عمليات تشغيل. وقد يساعد الجمع بين الخراطة والتفريز على منصة واحدة في تقليل نقل الشغلة بين الماكينات وإعادة تثبيتها وحجم التشغيل تحت التنفيذ، عندما يكون التكوين مناسبًا للتطبيق.
يجب اختيار الماكينة بناءً على رسم الشغلة الكامل والخامة والأبعاد والسماحيات والعمليات المطلوبة وحجم الدفعة واحتياجات الأتمتة. تصفح ماكينات CNC المرتبطة أو أرسل بيانات الجزء لإجراء مراجعة فنية للتطبيق.
ما مركز الخراطة والتفريز متعدد المهام؟
هو مركز تشغيل CNC يجمع بين الخراطة والتفريز والثقب وعمل القلاوظ والعمليات الأخرى التي يدعمها تكوين الماكينة. وقد يتضمن، حسب الموديل الموثق، محاور إضافية أو عددًا دوارة أو مغزل تفريز أو مغزلًا فرعيًا أو تجهيزات مناولة آلية.
التطبيقات المحتملة
الأعمدة والأجزاء الدورانية المعقدة
الفلانشات والوصلات التي تحتوي على أجزاء مفرزة
الأجزاء التي تحتاج إلى خراطة وثقوب بعيدة عن خط المركز
المكونات التي تحتوي على أسطح مستوية أو مجارٍ أو ثقوب أو مسارات
الأجزاء التي تحتاج إلى تشغيل الوجهين
المكونات المتنوعة التي تتطلب عدة عمليات تشغيل
الأجزاء الصناعية الخاصة المنتجة طبقًا لرسومات معتمدة
يجب مطابقة كل تطبيق مع رسم الشغلة ونطاق التشغيل الموثق للموديل المختار.
المزايا الإنتاجية المحتملة
جمع عدة عمليات تشغيل على منصة واحدة
تقليل نقل الشغلة بين ماكينات منفصلة
تقليل مرات فك وإعادة تثبيت الأجزاء المناسبة
دعم تشغيل الخصائص الهندسية المعقدة
تقليل التشغيل تحت التنفيذ بين مراحل الإنتاج
دعم الأتمتة عند توفر التجهيزات المتوافقة
لا يمكن ضمان زمن الدورة أو الدقة أو الطاقة الإنتاجية أو خفض التكلفة دون دراسة التطبيق الفعلي.
كيفية اختيار مركز التشغيل
- توفير رسم هندسي كامل للشغلة
- تحديد الخامة وشكل الخام قبل التشغيل
- تحديد أقصى قطر وطول ووزن للجزء
- حصر عمليات الخراطة والتفريز والثقب والقلاوظ
- تحديد الخصائص البعيدة عن خط المركز أو المائلة
- توضيح السماحيات وجودة السطح المطلوبة
- تحديد الحاجة إلى تشغيل الوجه الخلفي
- تحديد حجم الدفعة وتنوع المنتجات والطاقة المستهدفة
- تحديد المحاور والحركات المتزامنة المطلوبة
- تحديد متطلبات المغزل الرئيسي ومغزل التفريز والمغزل الفرعي
- مراجعة العدد والتثبيت والتغذية والأتمتة
- تحديد نظام التحكم ومتطلبات CAD/CAM والمشغلين
- مراجعة الكهرباء والهواء والمساحة والأساسات والأمان

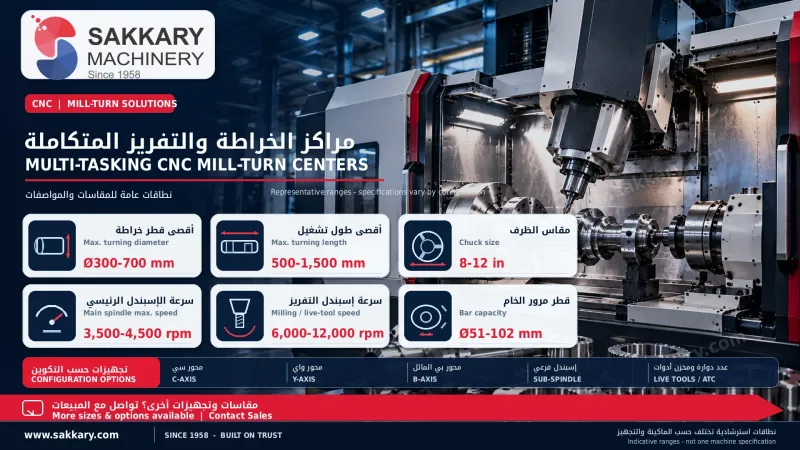

- البيانات الفنية المطلوب التحقق منها
- الشركة المصنعة والماركة والموديل وبلد المنشأ
- التصميم الهندسي للماكينة وعدد المحاور الفعلي
- وظائف التشغيل المتزامن
- أقصى سعات الخراطة والتفريز
- مقاس الظرف وسعة مرور الخام
- سرعة وقدرة وعزم المغزل الرئيسي
- مواصفات مغزل التفريز أو العدد الدوارة
- توفر المغزل الفرعي وسعته
- مواصفات البرج ومخزن العدد وواجهة تثبيت العدد
- مشاوير المحاور والسرعات والدقة والتكرارية
- نظام التحكم ووظائف البرمجة المدعومة
- التبريد وإدارة الرايش والقياس والأتمتة
- الأبعاد والوزن والكهرباء والهواء المضغوط
- التجهيزات القياسية والاختيارية وأنظمة الأمان
الحدود والبدائل
لا تستفيد جميع الأجزاء من مركز متعدد المهام. قد يكون تشغيل الأجزاء البسيطة أكثر ملاءمة اقتصاديًا على مخرطة CNC تقليدية أو مركز تفريز. أما الأجزاء التي تتجاوز سعات الماكينة أو تحتاج إلى عمليات غير مدعومة فقد تتطلب ماكينة مختلفة أو مرحلة إنتاج منفصلة.
التركيب ودعم دورة التشغيل
يجب تحديد نطاق النقل والتركيب والتشغيل التجريبي والتدريب والعدد والصيانة وقطع الغيار والمستهلكات والبرامج والضمان داخل العرض الفني والتجاري المعتمد للموديل.
اطلب مراجعة للتطبيق
أرسل رسم الشغلة والخامة والأبعاد والسماحيات والعمليات وحجم الدفعة والطاقة المطلوبة. تراجع السقاري ماشينري متطلبات الإنتاج قبل التوصية بتكوين الماكينة.
أسئلة تُطرح علينا
ما مركز الخراطة والتفريز متعدد المهام؟
هو مركز CNC يجمع بين الخراطة والتفريز والعمليات الأخرى التي يدعمها تكوين الماكينة. تختلف الإمكانيات الفعلية حسب الموديل والتجهيز.
هل يمكن إنتاج الجزء كاملًا في تثبيت واحد؟
يمكن إكمال بعض الأجزاء في تثبيت واحد، لكن ذلك يعتمد على هندسة الجزء والمحاور والمغازل والعدد وطريقة التثبيت.
متى يكون المركز متعدد المهام أنسب من الماكينات المنفصلة؟
قد يكون مناسبًا عندما يحتاج الجزء إلى عدة عمليات خراطة وتفريز ويكون تقليل النقل وإعادة التثبيت مهمًا للإنتاج.
ما البيانات المطلوبة لاختيار الماكينة؟
يلزم توفير الرسم والخامة وأبعاد الخام والسماحيات والعمليات وحجم الدفعة والطاقة المستهدفة واحتياجات الأتمتة.
هل تحتوي جميع الموديلات على مغزل فرعي أو مغزل تفريز؟
لا. تختلف المغازل والمحاور ووظائف العدد والأتمتة حسب الموديل، ويجب التحقق منها من الداتا شيت الرسمية.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
