تشغيل CNC مدمج للخراطة الدقيقة

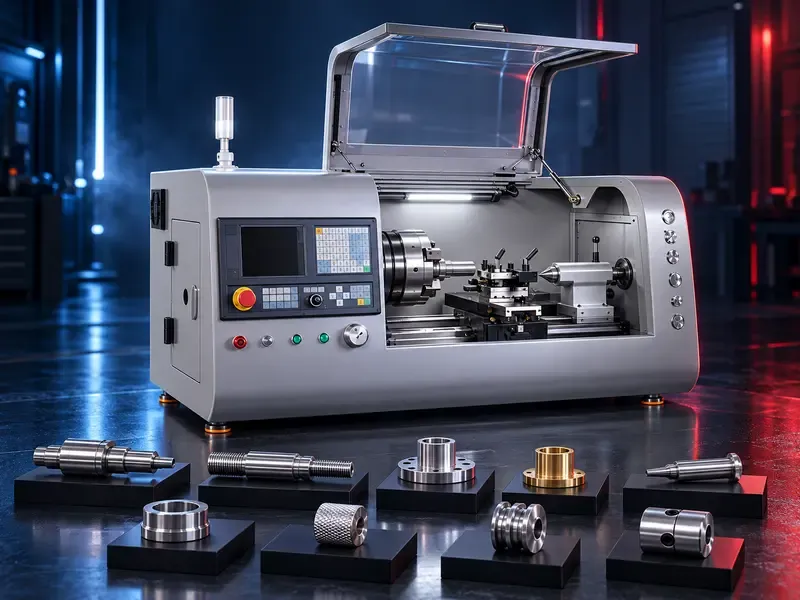

مخرطة CNC صغيرة للتشغيل والخراطة الدقيقة
مخرطة CNC مدمجة للتشغيل المنظم لعمليات الخراطة، بتجهيز يتضمن نظام Spindle مباشر، ومحرك Brushless DC، وحركة للمحورين X وZ عبر Ball Screw، وظرف 3 فكوك يدوي، واختيارات لحامل العدد، مع غراب متحرك يدوي.
ماكينة Mini CNC Lathe هي مخرطة CNC مدمجة مناسبة للورش وبيئات التدريب وبعض تطبيقات الإنتاج التي تتطلب مساحة ماكينة أصغر وتحكم CNC في عمليات الخراطة. يعتمد التجهيز المذكور على نظام Direct-Drive للـ Spindle مع إلغاء آلية نقل الحركة بالتروس داخل صندوق عمود الدوران، بما يبسط نظام الحركة الرئيسي. يعمل الـ Spindle بمحرك Brushless DC مع تنظيم متدرج للسرعة Stepless Speed Regulation. ويتم التحكم كهربائيًا في الدوران الأمامي والعكسي، ويذكر المصدر أن الاتجاهين يمكن أن يعملا بنفس السرعة. أما حركة المحورين X وZ فتنتقل عبر نظام ربط على مرحلتين باستخدام Synchronous Belt وPulleys متصلة بمجموعة Ball Screw Nut Pair مسبقة التحميل، لنقل الحركة إلى العربة أو المنزلق.
التجهيزات والأنظمة الرئيسية
- نظام Direct-Drive للـ Spindle بدون آلية نقل حركة بالتروس داخل صندوق عمود الدوران.
- محرك Spindle من نوع Brushless DC مع Stepless Speed Regulation.
- تحكم كهربائي في الدوران الأمامي والعكسي للـ Spindle.
- ظرف 3 فكوك Manual 3-Jaw Chuck لتثبيت الشغلة يدويًا.
- حركة X وZ عبر Synchronous Belt ونظام Ball Screw Nut Pair مسبق التحميل.
- Photoelectric Encoder للـ Spindle يعمل من خلال Synchronous Belt وPulley.
- إمكانية استخدام Two-Row Tool Carriers أو تجهيز الماكينة بـ 4-Station Electric Tool Post.
- غراب متحرك Manual Tailstock مع حركة وضبط وقفل يدوي.
1. نظام الحركة الرئيسي
يقوم المحرك الرئيسي بتشغيل الـ Spindle مباشرة. ووفقًا للمعلومات المقدمة، تم إلغاء نظام نقل الحركة بالتروس داخل Spindle Box لتبسيط التركيب. يستخدم النظام محرك Brushless DC مع تنظيم مستمر للسرعة، ويتم التحكم في الدوران الأمامي والعكسي كهربائيًا.
2. نظام تثبيت الشغلة
التجهيز المذكور يستخدم Manual 3-Jaw Chuck. يقوم المشغل بتثبيت وفك الشغلة يدويًا وفق إعداد التشغيل المطلوب.
3. نظام حركة المحورين X وZ
تنتقل حركة التغذية للمحورين X وZ عبر نظام ربط على مرحلتين. تقوم الأحزمة والبكرات المتزامنة بنقل الحركة إلى Ball Screw Nut Pair، والتي تنقل الحركة بدورها إلى العربة أو المنزلق. وتذكر البيانات أن مجموعة الـ Ball Screw مسبقة التحميل لتقليل الخلوص ودعم دقة نقل الحركة.
4. نظام Photoelectric Encoder
يتم تشغيل Encoder الخاص بالـ Spindle بواسطة Synchronous Belt. تقوم البكرة الموجودة على عمود الدوران الرئيسي بتشغيل البكرة المرتبطة بوحدة الـ Encoder لنقل معلومات الدوران إلى نظام التحكم CNC.
5. اختيارات حامل العدد
يمكن استخدام Two-Row Tool Carriers، كما يمكن تجهيز الماكينة بـ 4-Station Electric Tool Post. في حالة حامل العدد الكهربائي، تتم عملية تغيير الموضع والقفل بواسطة المحرك الداخلي للحامل مع التحكم المباشر من نظام NC.
6. الغراب المتحرك اليدوي
الـ Tailstock يعمل يدويًا. ويتم قفله على فرش الماكينة يدويًا باستخدام آلية القفل المذكورة، بينما تحرك عجلة اليد الجلبة إلى الأمام أو الخلف. وبعد فك آلية القفل يمكن تحريك جسم الغراب على الفرش، ويجب تثبيت الجلبة قبل استخدامها لدعم الشغلة أثناء التشغيل.
التطبيقات المناسبة
- خراطة القطع الصغيرة والمتوسطة طبقًا لسعة الموديل المختار.
- تشغيل الأعمدة والقطع الأسطوانية.
- عمليات Facing والخراطة الخارجية والداخلية عند تركيب العدة المناسبة.
- التدريب والتعليم على تشغيل وبرمجة مخارط CNC.
- أعمال النماذج الأولية والصيانة والورش.
- الإنتاج بالدفعات الصغيرة عندما تتوافق أبعاد الشغلة ومتطلبات التشغيل مع سعة الماكينة.
كيف تختار مخرطة Mini CNC المناسبة؟
- أقصى قطر وطول للشغلة المطلوبة.
- خامة الشغلة والشكل الهندسي المعتاد للقطع.
- مدى سرعة الـ Spindle وقدرة المحرك المطلوبة.
- مقاس الظرف وطريقة التثبيت.
- مشوار المحورين X وZ ومنطقة التشغيل المطلوبة.
- نوع حامل العدد: Two-Row Carrier أو 4-Station Electric Tool Post.
- هل تحتاج إلى Tailstock لدعم الشغلات الطويلة.
- نظام التحكم CNC ومتطلبات البرمجة.
- الدقة والتكرارية وجودة السطح المطلوبة.
- مصدر الكهرباء وظروف تركيب الماكينة داخل الورشة.
المواصفات الفنية المطلوب تأكيدها قبل عرض السعر
- الموديل الدقيق: يتم تأكيدها طبقًا للموديل المختار.
- Swing Over Bed: يتم تأكيدها طبقًا للموديل المختار.
- أقصى قطر خراطة: يتم تأكيدها طبقًا للموديل المختار.
- أقصى طول تشغيل: يتم تأكيدها طبقًا للموديل المختار.
- قطر فتحة الـ Spindle: يتم تأكيدها طبقًا للموديل المختار.
- مدى سرعة الـ Spindle: يتم تأكيدها طبقًا للموديل المختار.
- قدرة محرك الـ Spindle: يتم تأكيدها طبقًا للموديل المختار.
- مقاس الظرف: يتم تأكيدها طبقًا للموديل المختار.
- مشوار X: يتم تأكيدها طبقًا للموديل المختار.
- مشوار Z: يتم تأكيدها طبقًا للموديل المختار.
- سرعات الحركة والتغذية: يتم تأكيدها طبقًا للموديل المختار.
- مواصفات Ball Screw: يتم تأكيدها طبقًا للموديل المختار.
- نوع حامل العدد وعدد المحطات: يتم تأكيدها طبقًا للموديل المختار.
- مخروط ومشوار Tailstock: يتم تأكيدها طبقًا للموديل المختار.
- نوع CNC Controller: يتم تأكيدها طبقًا للموديل المختار.
- دقة التموضع والتكرارية: يتم تأكيدها طبقًا للموديل المختار.
- أبعاد الماكينة والوزن الصافي: يتم تأكيدها طبقًا للموديل المختار.
- التغذية الكهربائية والقدرة المركبة: يتم تأكيدها طبقًا للموديل المختار.
البيانات المطلوبة لإعداد عرض سعر
- رسم الشغلة أو صورة واضحة للقطعة.
- الخامة.
- أقصى قطر وطول.
- عمليات التشغيل المطلوبة.
- الكمية أو حجم الإنتاج المتوقع.
- التفاوتات وجودة السطح المطلوبة.
- نوع الظرف وحامل العدد المفضل.
- هل تحتاج Tailstock.
- مصدر الكهرباء.
- أي نظام CNC مفضل.
أسئلة تُطرح علينا
ما هي ماكينة Mini CNC Lathe؟
هي مخرطة CNC مدمجة مخصصة لتشغيل القطع الدورانية ضمن سعة ومواصفات الموديل المختار.
كيف يتم تشغيل الـ Spindle؟
التجهيز المذكور يستخدم نظام Direct-Drive مع محرك Brushless DC وتنظيم مستمر للسرعة.
هل الظرف يدوي أم أوتوماتيكي؟
التجهيز المذكور في المصدر يستخدم Manual 3-Jaw Chuck.
كيف تتحرك محاور X وZ؟
تستخدم حركة المحورين نظام Synchronous Belt متصلًا بمجموعة Ball Screw Nut Pair مسبقة التحميل.
ما اختيارات حامل العدد؟
يمكن استخدام Two-Row Tool Carriers، كما يمكن تجهيز الماكينة بـ 4-Station Electric Tool Post.
هل يوجد Tailstock؟
نعم، التجهيز المذكور يتضمن Manual Tailstock يتم تحريكه وضبطه وقفلُه يدويًا.
هل يمكن نشر نفس أبعاد وقدرات التشغيل لكل موديلات Mini CNC Lathe؟
لا. يجب تأكيد قطر وطول الخراطة وسرعة الـ Spindle وقدرة المحرك والمشاوير وباقي القيم الرقمية من الداتا شيت الخاصة بالموديل الفعلي.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
