تشغيل CNC ثقيل للفلانشات الكبيرة والعجلات والأجزاء الدورانية

مخرطة CNC أفقية عالية الدقة لتسوية وتشغيل الفلانشات والأجزاء كبيرة القطر

مخرطة CNC أفقية للخدمة الشاقة مخصصة لعمليات التسوية والخراطة والتجويف والقلاوظ وتشغيل الأسطح المخروطية والمنحنية للأجزاء الدورانية كبيرة القطر. تناسب تطبيقات مثل الفلانشات والبلي والأعمدة الطويلة وقوالب الإطارات وقطع السكك الحديدية وهوبات العجلات ومكونات التوربينات وغيرها من الشغلات الصناعية الكبيرة

تم تصميم هذه الفئة من المخارط الأفقية CNC للتشغيل الخشن والتشطيب للشغلات الدورانية كبيرة الحجم التي تتطلب صلابة عالية وتحكمًا مناسبًا في سرعة عمود الدوران وحركة مستقرة للمحاور. وتشمل العمليات الخراطة الخارجية والداخلية، وتسوية الأوجه، والتجويف، وعمل القلاوظ، وتشغيل الأسطح المخروطية والمنحنية. يعتمد هيكل الماكينة على مكونات مصبوبة ثقيلة مناسبة لظروف التشغيل الشاق. وتشير البيانات المقدمة إلى استخدام مسبوكات HT250 عالية المقاومة، مع معالجة المسبوكات الكبيرة لتخفيف الإجهادات الداخلية ودعم الثبات أثناء التشغيل. يستخدم نظام الحركة الرئيسي تحكمًا بالتردد لتنظيم سرعة عمود الدوران بصورة متدرجة، بما يسمح باختيار سرعة القطع طبقًا لقطر الشغلة والخامة وظروف التشغيل. تغطي هذه الصفحة مجموعة مقاسات وليست موديلًا واحدًا ثابتًا؛ لذلك يجب تأكيد سرعة عمود الدوران وقدرة الموتور ومقاس الظرف ومشاوير المحاور والأبعاد النهائية طبقًا للمقاس المختار وشغلة العميل

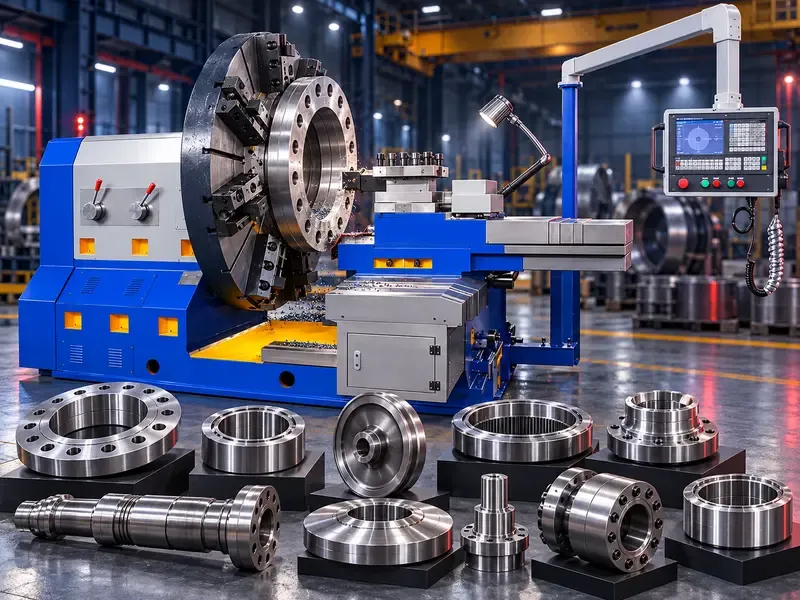

مخرطة CNC أفقية للخدمة الشاقة لتسوية وتشغيل الفلانشات والأجزاء الصناعية كبيرة القطر

عمليات التشغيل الرئيسية

تسوية أوجه الفلانشات والأقراص والأجزاء الدورانية الكبيرة
الخراطة الأسطوانية الخارجية والداخلية
التجويف الداخلي
عمل القلاوظ
تشغيل الأسطح المخروطية
تشغيل الأسطح المنحنية والبروفايلات
الخراطة الخشنة والتشطيب للأعمدة والرولات والأجزاء الكبيرة

الهيكل ونظام الحركة

هيكل مخرطة CNC أفقية للخدمة الشاقة
مسبوكات HT250 عالية المقاومة وفق البيانات المقدمة
معالجة المسبوكات الكبيرة لتقليل الإجهادات الداخلية ودعم الثبات
نظام حركة رئيسي بتحكم ترددي وتنظيم متدرج لسرعة عمود الدوران
ترتيب محامل لعمود الدوران يدعم الصلابة ودقة الدوران
أنظمة للتحكم الكهربائي والتزييت
تجهيزات Headstock وTailstock وعربة العدة طبقًا للتكوين المختار

نطاق المقاسات والأداء المتاح

بدلًا من عرض جدول موديلات، تغطي مجموعة الماكينات النطاقات التالية. القيم الفعلية تعتمد على التكوين المختار ويجب تأكيدها قبل العرض:

قطر الدوران فوق الفرش: من Ø1,600 إلى Ø3,000 مم
قطر الظرف: من Ø1,000 إلى Ø2,500 مم
طول الشغلة: تقريبًا من 500 إلى 1,000 مم
وزن الشغلة الأقصى: تقريبًا من 2 إلى 3 طن
قطر عمود الدوران: من Ø190 إلى Ø260 مم
نطاق سرعات عمود الدوران: تقريبًا من 4 إلى 160 لفة/دقيقة
مشوار محور X: تقريبًا من 800 إلى 1,500 مم
مشوار محور Z: 350 مم في التجهيزات القياسية المقدمة
الحركة السريعة لمحور X: حتى 2,500 مم/دقيقة
الحركة السريعة لمحور Z: حتى 2,000 مم/دقيقة
قدرة الموتور الرئيسي: تقريبًا من 11 إلى 22 kW
الاستدارة الأسطوانية المذكورة: 0.03/300 مم
الاستواء المذكور: 0.03/300 مم
خشونة السطح المذكورة: Ra 3.2

ملاحظة: هذه القيم تمثل النطاق المجمع للتجهيزات القياسية المقدمة، ولا تعني أن جميع القيم القصوى متاحة معًا في ماكينة واحدة.

الشغلات النموذجية

الفلانشات كبيرة القطر
البلي ومكوناته
الأعمدة والرولات الكبيرة
قوالب الإطارات
مكونات السكك الحديدية
هوبات العجلات
مكونات التوربينات الدورانية
الأقراص والحلقات الكبيرة
الأجزاء الدورانية للصناعات الثقيلة

القطاعات والتطبيقات

صناعة وصيانة السكك الحديدية
مكونات السيارات والمركبات الثقيلة
معدات التعدين
الصناعات المعدنية والهندسية الثقيلة
بناء السفن والمكونات البحرية
تصنيع مكونات طاقة الرياح
التشغيل الميكانيكي الثقيل

كيف تختار الماكينة المناسبة؟

حدد أكبر قطر خارجي للشغلة.
حدد طول الشغلة وأقصى وزن.
حدد طريقة التثبيت والدعم المطلوبة.
حدد العمليات المطلوبة: تسوية، خراطة خارجية/داخلية، تجويف، قلاوظ، مخروط أو بروفايل.
حدد خامة الشغلة وكمية الرايش المطلوب إزالتها.
حدد نطاق سرعة عمود الدوران وقدرة الموتور المطلوبة.
حدد مشاوير X وZ طبقًا لهندسة الشغلة.
اختر نظام تحكم CNC والتجهيزات المطلوبة.
راجع العدة والـTailstock والتثبيت والتعامل مع الرايش ومتطلبات الأمان.

البيانات المطلوبة لطلب عرض سعر

رسم الشغلة أو اسكتش واضح بالأبعاد
أكبر وأصغر قطر للشغلة
طول ووزن الشغلة
نوع وخامة المعدن
عمليات التشغيل المطلوبة
أبعاد الخام قبل التشغيل والأبعاد النهائية
التفاوتات المطلوبة وخشونة السطح
الكمية أو معدل الإنتاج المتوقع
نظام CNC المفضل إن وجد
أي متطلبات خاصة للظرف أو العدة أو دعم الشغلة

أسئلة تُطرح علينا

ما الاستخدام الرئيسي لهذه المخرطة CNC الأفقية؟

مخصصة للشغلات الدورانية كبيرة القطر التي تحتاج إلى تسوية وخراطة وتجويف وقلاوظ وتشغيل مخروطي أو بروفايل.

ما نطاق قطر الدوران فوق الفرش؟

من Ø1,600 إلى Ø3,000 مم تقريبًا حسب التجهيز.

ما مقاسات الظروف المتاحة؟

من Ø1,000 إلى Ø2,500 مم تقريبًا عبر التجهيزات المقدمة.

ما وزن الشغلة الذي يمكن تشغيله؟

من 2 إلى 3 طن تقريبًا حسب مقاس الماكينة.

هل يوجد تحكم متدرج في سرعة عمود الدوران؟

نعم، الوصف المقدم يذكر نظام حركة رئيسيًا بتحكم ترددي يسمح بتنظيم السرعة بصورة متدرجة.

هل يمكن تنفيذ القلاوظ والتجويف الداخلي؟

نعم، القلاوظ والتجويف الداخلي ضمن وظائف التشغيل المذكورة.

هل يمكن اختيار تجهيز الماكينة حسب الشغلة؟

يمكن تحديد التجهيز طبقًا لأبعاد الشغلة وعمليات التشغيل والخيارات المطلوبة، مع التأكيد الفني قبل العرض.

ما أنظمة التحكم CNC الممكنة؟

البيانات المقدمة تشير إلى Fanuc وSiemens وأنظمة تحكم صينية، ويجب تأكيد المتاح مع التكوين المختار
