تشغيل CNC ثقيل لرولات الدرفلة والأجزاء الأسطوانية الكبيرة

مخرطة CNC أفقية للخدمة الشاقة لتشغيل وتجديد رولات الدرفلة

مخرطة CNC أفقية للخدمة الشاقة مصممة لخراطة وإعادة تشغيل وتشكيل وتجديد الرولات الأسطوانية الكبيرة ورولات مصانع الدرفلة والأعمدة والأسطوانات الصناعية، مع إمكانية تنفيذ عمليات الخراطة والتسوية والتخديد والبروفايل طبقًا لتجهيز الماكينة.

تستخدم مخرطة CNC للرولات في تشغيل الشغلات الأسطوانية الكبيرة المستخدمة في مصانع الصلب والدرفلة والمسابك والصناعات الهندسية الثقيلة. ويمكن استخدامها في تصنيع الرولات الجديدة أو إعادة تشغيل الأسطح المستهلكة لاستعادة القطر والبروفايل ومجاري التشغيل المطلوبة. يساعد الفرش الثقيل وتجهيزات Headstock وTailstock القوية على دعم الشغلات الطويلة والثقيلة أثناء عمليات القطع. ويجب اختيار سعة الماكينة وطريقة التثبيت والدعم طبقًا للقطر والطول والوزن والخامة الفعلية للرول. يتيح نظام CNC برمجة عمليات الخراطة والتسوية والبروفايل والتخديد. وطبقًا للتجهيز المختار يمكن توفير أنظمة تحكم صناعية مثل Siemens SINUMERIK أو ما يعادلها، بالإضافة إلى خيارات مختلفة لحوامل وأبراج العدد. تعتبر خامة الرول والصلادة وكمية الرايش المطلوب إزالتها وشكل المجاري والبروفايل وخشونة السطح المطلوبة من أهم البيانات اللازمة لاختيار الماكينة وعدة القطع وبارامترات التشغيل.

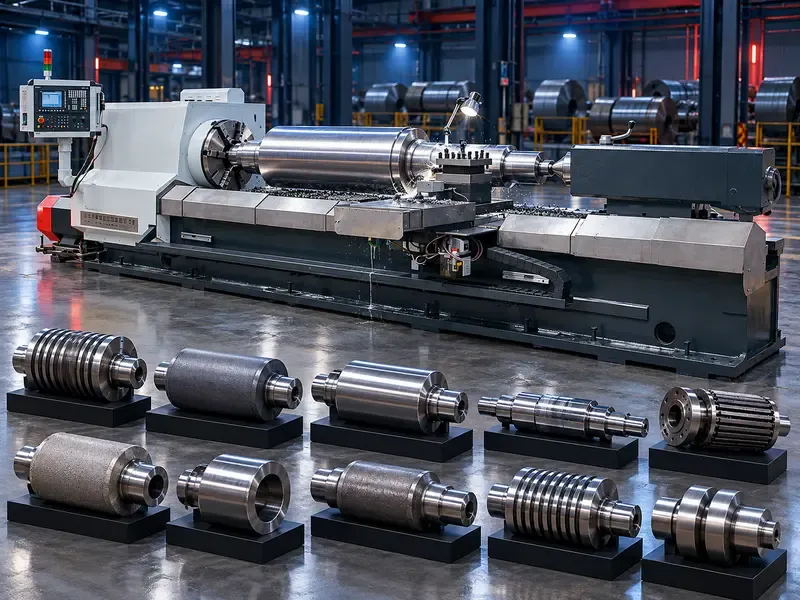

مخرطة CNC أفقية للخدمة الشاقة لتشغيل وتجديد رولات مصانع الدرفلة والأجزاء الأسطوانية الكبيرة

عمليات التشغيل الرئيسية

خراطة القطر الخارجي للرولات
إعادة خراطة رولات الدرفلة المستهلكة
تسوية الأوجه
تشغيل البروفايلات والمنحنيات
تشغيل المجاري وRoll Calibers
الخراطة الخشنة والتشطيب
تشغيل الأعمدة والأجزاء الأسطوانية الكبيرة

هيكل الماكينة

تصميم مخرطة CNC أفقية للخدمة الشاقة
فرش ثقيل وصلب لتحمل أحمال القطع
Headstock وتجهيز تثبيت مناسب للشغلات الكبيرة
Tailstock قوي لدعم الشغلات الأسطوانية الطويلة
نظام مرشدات مناسب للصلابة والتحكم في حركة المحاور
أنظمة حماية وتزييت وإدارة للرايش طبقًا للتجهيز

نظام CNC والعدة

تحكم CNC في الحركة الطولية والعرضية
برمجة البروفايلات ودورات التشغيل
نظام تحكم CNC صناعي طبقًا للتجهيز المختار
خيارات Turret متعدد المحطات أو هيدروليكي في التجهيزات المناسبة
اختيار عدة القطع طبقًا لخامة الرول والصلادة والبروفايل وخشونة السطح المطلوبة

نطاق السعة الاسترشادي

البيانات المقدمة تصف فئة من مخارط الرولات الثقيلة وليست موديلًا واحدًا ثابتًا. وتشمل التطبيقات التمثيلية:

أقطار رولات تقريبًا من 550 مم إلى 1,100 مم أو أكبر حسب تجهيز الماكينة
أطوال شغلات في حدود 3,000 مم أو أطول في التجهيزات المناسبة
•شغلات أسطوانية ثقيلة تحتاج إلى دعم بين Headstock وTailstock

يجب تأكيد قطر الدوران، والمسافة بين المركزين، ووزن الشغلة، وقطر عمود الدوران، والسرعات، وقدرة الموتور، ومشاوير المحاور وأبعاد الماكينة طبقًا للموديل المختار، ولا يتم نقل هذه القيم من موديل مشابه.

الشغلات النموذجية

رولات مصانع الدرفلة
رولات تشكيل المعادن
رولات ومكونات المسابك
الأعمدة الصناعية الكبيرة
الأسطوانات الثقيلة
الروتورات والأجزاء الأسطوانية
الرولات التي تحتاج إلى إعادة تأهيل وتشغيل

إعادة تأهيل رولات الدرفلة

أثناء التشغيل يمكن أن تتعرض أسطح الرولات للتآكل وفقدان القطر أو البروفايل أو هندسة المجاري المطلوبة. تتيح مخرطة CNC للرولات إزالة الطبقة المستهلكة وإعادة تشغيل الرول إلى بروفايل معتمد، بشرط أن يسمح القطر المتبقي وحالة الرول والحدود الهندسية بذلك.

إعادة خراطة السطح المستهلك
استعادة الشكل الأسطواني
إعادة تشغيل البروفايل
تشغيل أو استعادة المجاري والـCalibers
خراطة التشطيب قبل الفحص وإعادة الاستخدام

الخامات وظروف القطع

يمكن أن تشمل التطبيقات رولات الحديد الزهر والصلب وغيرها من الشغلات الأسطوانية الثقيلة المناسبة. ويتم اختيار Grade العدة وبارامترات القطع طبقًا لنوع الخامة والصلادة وحالة السطح وكمية التشغيل المطلوبة.

رولات الحديد الزهر
رولات الصلب
خامات الرولات الصلدة أو صعبة التشغيل بشرط ملاءمة العدة ومواصفات الماكينة
الأعمدة والأسطوانات الفولاذية الثقيلة

التطبيقات الصناعية

مصانع درفلة الصلب
مصانع درفلة وتشكيل المعادن
المسابك
مصانع وورش تصنيع وإصلاح الرولات
ورش التشغيل الميكانيكي الثقيل
مصانع الحدادة وتشغيل المعادن
مراكز الصيانة وإعادة التأهيل الصناعي

كيف تختار مخرطة الرولات المناسبة؟

أرسل رسم الرول أو الشغلة.
.حدد أكبر وأصغر قطر للرول.
حدد الطول الكلي وطول التشغيل.
حدد أقصى وزن للشغلة.
حدد خامة الرول والصلادة.
حدد العمليات: خراطة خشنة، تشطيب، بروفايل، تخديد أو إعادة تأهيل.
أرسل رسم المجاري أو البروفايل عند الحاجة.
حدد التفاوتات وخشونة السطح المطلوبة.
حدد متطلبات التثبيت والـTailstock والدعم.
حدد نظام CNC وتجهيز الـTurret أو العدة المطلوب.
حدد معدل الإنتاج وهل الاستخدام لتصنيع رولات جديدة أو الصيانة أو الاثنين.

البيانات المطلوبة لطلب عرض سعر

رسم الرول أو الشغلة
أكبر وأصغر قطر
الطول الكلي وطول التشغيل
وزن الشغلة
نوع الخامة والصلادة
القطر الحالي والقطر النهائي في حالة إعادة التأهيل
رسم المجاري أو البروفايل
التفاوت وخشونة السطح المطلوبة
الكمية أو معدل الإنتاج
نظام CNC المفضل إن وجد
تجهيزات العدة والتثبيت المطلوبة

أسئلة تُطرح علينا

ما استخدام مخرطة CNC للرولات؟

تستخدم لخراطة وتشكيل وتخديد وإعادة تأهيل الرولات الأسطوانية الكبيرة ورولات الدرفلة والأعمدة والأجزاء الدورانية الثقيلة المشابهة.

هل يمكن إعادة تأهيل رولات الدرفلة المستهلكة؟

نعم، إعادة الخراطة واستعادة البروفايل من التطبيقات الأساسية، بشرط أن تسمح الأبعاد المتبقية وحالة الرول والحدود الهندسية بإعادة التشغيل.

هل يمكن تشغيل مجاري وCalibers الرولات؟

يمكن تجهيز الماكينة لعمليات المجاري والبروفايل باستخدام CNC، ويجب مراجعة رسم المجرى والخامة والدقة المطلوبة قبل اختيار التجهيز.

ما نطاق أقطار الرولات؟

تشير التطبيقات التمثيلية في البيانات المقدمة إلى أقطار تقريبًا من 550 إلى 1,100 مم أو أكبر حسب الماكينة.

ما أطوال الشغلات المتاحة؟

توجد إشارات إلى تجهيزات لأطوال في حدود 3,000 مم أو أطول، ويجب تأكيد المسافة الفعلية بين المركزين وطول التشغيل.

هل Siemens CNC تجهيز قياسي؟

ليس بالضرورة. Siemens SINUMERIK أحد خيارات التحكم الصناعية المذكورة، ويعتمد النظام النهائي على تجهيز الماكينة المختار.

هل يمكن تشغيل رولات صلدة؟

يعتمد ذلك على خامة وصلادة الرول وصلابة وقدرة الماكينة وتكنولوجيا عدة القطع المختارة، ويجب مراجعة التطبيق الفعلي.

ما أهم البيانات المطلوبة لاختيار الماكينة؟

قطر الرول وطوله ووزنه وخامته وصلادته والبروفايل أو المجاري وكمية التشغيل والتفاوت وخشونة السطح المطلوبة.
