حلول خراطة وسن المواسير CNC
مخارط CNC لسن المواسير
مخارط CNC لخراطة وسن المواسير والأنابيب والوصلات، مع اختيار فتحة الإسبندل ووسائل التثبيت وقدرات القلاووظ وفق التطبيق.

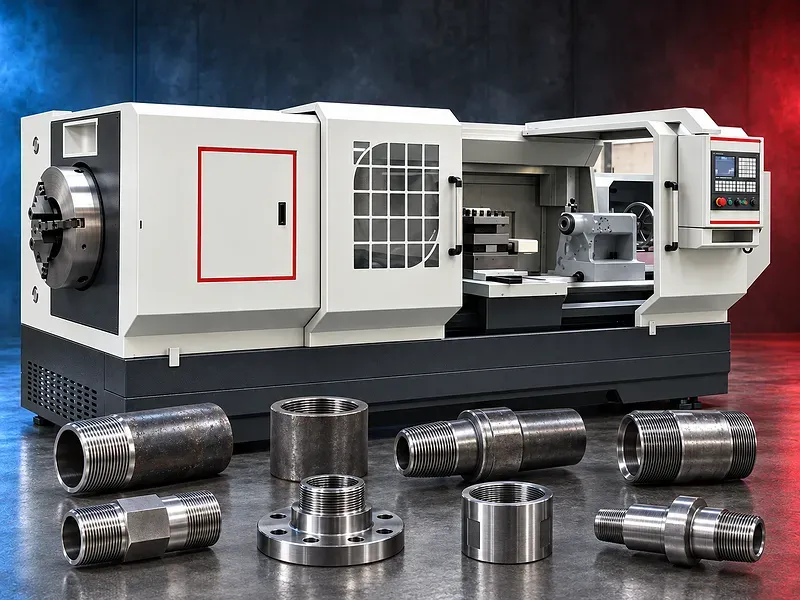

تنفذ مخرطة CNC لسن المواسير القلاووظ الداخلي أو الخارجي وعمليات الخراطة المرتبطة به على المواسير والأنابيب والوصلات. تستخدم تكوينات عديدة فتحة إسبندل كبيرة ووسائل تثبيت أمامية أو خلفية لاستيعاب الشغلات الأنبوبية الطويلة.
يعتمد اختيار الماكينة على خامة الماسورة، والقطر الخارجي، وسُمك الجدار، والطول، والوزن، ومواصفة القلاووظ المطلوبة. استكشف المزيد من حلول ماكينات CNC أو أرسل بيانات الماسورة والقلاووظ للمراجعة الفنية.
ما هي مخرطة CNC لسن المواسير؟
هي مخرطة مجهزة لتنفيذ القلاووظ الداخلي والخارجي وعمليات الخراطة على الشغلات الأنبوبية. ينسق نظام CNC بين دوران الإسبندل وتغذية أداة القطع وفق شكل وأبعاد القلاووظ المبرمج.
التطبيقات المناسبة
- المواسير والمكونات الأنبوبية
- جلب ووصلات المواسير
- القلاووظ الداخلي والخارجي
- القلاووظ المستقيم والمخروطي عند دعم الموديل
- تسوية وتجهيز أطراف المواسير
- الخراطة الداخلية والخارجية
- التجويف وعمل المجاري والشطف
- مواسير الحفر والتغليف ضمن سعة الماكينة الموثقة
- مكونات الطاقة والمياه والهندسة العامة
الفوائد التشغيلية
- التحكم الرقمي في عمليات القلاووظ والخراطة
- تشغيل أشكال مختلفة من القلاووظ عند دعمها
- توفر اختيارات بفتحات إسبندل كبيرة
- توفر وسائل تثبيت أمامية وخلفية
- دعم الشغلات الأنبوبية الطويلة
- دمج تسوية الوجه والتجويف والمجاري والقلاووظ
- توفر أطوال مختلفة للفرش وتكوينات للإسبندل
- اختيارات ببرج واحد أو عدة أبراج وفق الموديل
كيف تختار الماكينة المناسبة؟
- - حدد خامة الماسورة ودرجة صلادتها
- - قدم القطرين الخارجي والداخلي
- - حدد سُمك الجدار والطول والوزن
- - حدد هل يجب أن تمر الماسورة من خلال الإسبندل
- - حدد معيار وشكل القلاووظ بدقة
- - حدد الخطوة والميل وطول القلاووظ والتفاوت
- - حدد هل القلاووظ داخلي أم خارجي
- - حدد هل التشغيل مطلوب على طرف واحد أم الطرفين
- - راجع فتحة الإسبندل ومتطلبات الظروف
- - حدد طريقة دعم الماسورة الطويلة
- - حدد عمليات تسوية الوجه والخراطة والتجويف والمجاري والشطف
- - راجع أدوات القطع والتبريد والتحكم في الرايش
- - حدد كمية الإنتاج ونظام ساعات التشغيل
البيانات الفنية المطلوب التحقق منها
- قطر الدوران فوق الفرش وفوق العربة
- أقصى قطر خراطة
- المسافة بين النقطتين
- قطر فتحة الإسبندل
- مقدمة الإسبندل وتكوين الظروف
- توفر ظرف خلفي
- سرعة وقدرة وعزم الإسبندل
- معايير ومدى القلاووظ المدعومة
- مشوارا المحورين X وZ
- نوع البرج وسعة أدوات القطع
- مواصفات الغراب المتحرك والمساند
- متطلبات دعم وتحميل المواسير
- دقة التموضع والتكرارية
- أبعاد ووزن الماكينة ومتطلبات التشغيل
متطلبات التركيب ودورة حياة الماكينة
يجب التحقق من الأساسات، والكهرباء، والهواء المضغوط، ومساند المواسير، ومعدات الرفع والتحميل، والظروف، وأدوات القطع، ومقاييس القلاووظ، والتبريد، والتخلص من الرايش، والتدريب، والصيانة، وقطع الغيار من المستندات الرسمية للموديل.
أرسل رسم الماسورة، والخامة، والقطر، وسُمك الجدار، والطول، والوزن، ومواصفة القلاووظ، وكمية الإنتاج إلى SAKKARY MACHINERY للاختيار الفني.
أسئلة تُطرح علينا
ما معايير القلاووظ التي يمكن للماكينة تنفيذها؟
تعتمد المعايير والأشكال والخطوات والميول المدعومة على وحدة التحكم وأدوات القطع والموديل. يجب تقديم مواصفة القلاووظ المطلوبة بدقة.
لماذا يعتبر قطر فتحة الإسبندل مهمًا؟
تحدد فتحة الإسبندل إمكانية مرور الماسورة من خلال رأس الماكينة، ويجب مقارنتها بالقطر الخارجي للماسورة والخلوص المطلوب.
هل تنفذ الماكينة عمليات خراطة عامة؟
يمكن للعديد من مخارط لسن المواسير تنفيذ تسوية الوجه والخراطة والتجويف والمجاري والشطف ضمن السعة الموثقة.
كيف يتم دعم المواسير الطويلة؟
قد تحتاج المواسير الطويلة إلى غراب متحرك أو مساند أو حوامل بكر أو معدات مناولة أخرى. يجب تصميم الترتيب وفق طول وقطر ووزن الماسورة.
