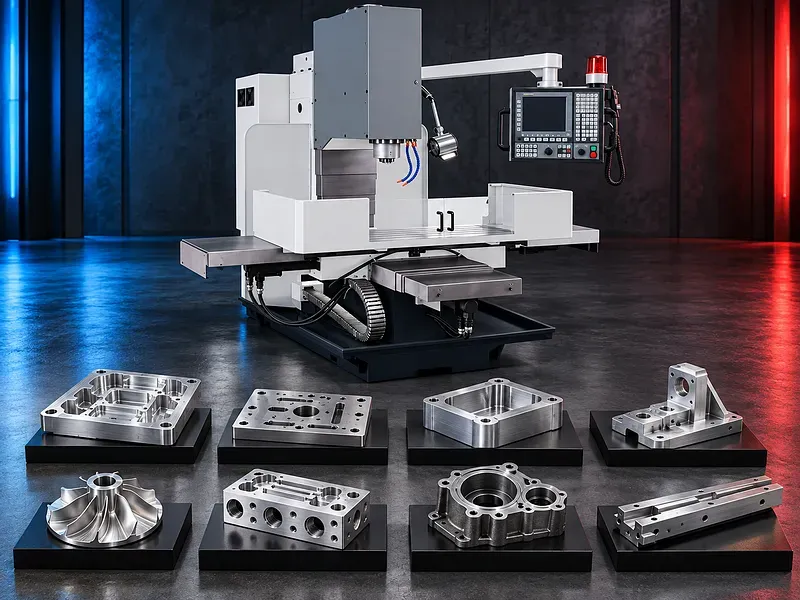

ماكينة تفريز CNC طراز Bed Type بحواجز جزئية

مفهوم ماكينة التفريز CNC طراز Bed Type

يدعم الهيكل السريري طاولة التشغيل وبناء الماكينة على قاعدة قوية. قد تأتي حركة المحاور وفقا للتصميم الموثق من الطاولة أو السرج أو العمود أو رأس التفريز أو الرام أو من مجموعة من هذه العناصر.

قد يدعم البناء أعمال تفريز متنوعة، لكن يجب تقييم الصلابة والمشاوير والحمل والهندسة وأداء القطع للماكينة والإعداد المحددين.

الإنتاج المتنوع والدفعات الصغيرة

قد تناسب الماكينة الجيجات والتجهيزات والقوالب وقطع الإصلاح والقطع التطويرية وإنتاج الدفعات الصغيرة عندما يكون تنوع الأجزاء ومرونة الإعداد أهم من تدفق الإنتاج الكمي المخصص.

يعتمد زمن الإعداد والدورة والإنتاج ومجهود التغيير وتكلفة القطعة الفعلية على البرمجة والتثبيت والعدد والمجسات ومهارة المشغل والفحص والماكينة المختارة.

الجيجات والتجهيزات والقوالب والقطع التطويرية

قد تشمل الأعمال ألواح التجهيز وأسطح التثبيت وخواص التحديد ومكونات القوالب وتفاصيل العدد وأجزاء الماكينات والنماذج الأولية التي تحتاج أوجها وجيوبا ومجاري وثقوبا وأشكالا محكومة.

يجب مراجعة كل تطبيق من الرسم والخامة والمعالجة الحرارية ومقاس الجزء ووزنه ووصول الأداة والسماحيات والتشطيب وكمية الدفعة وطريقة الفحص.

التفريز والتثقيب والعمليات المرتبطة

قد تدعم الماكينة وفقا لعمود الدوران والمحاور والتحكم والعدد والبرامج الموثقة تفريز الأوجه والتفريز الطرفي وعمل المجاري والجيوب والأشكال والتثقيب والتوسيع والتجويف والقلاوظ وبعض دورات الاستيفاء.

لا يجب الوعد بأي عملية قبل تأكيد السرعة والعزم والقدرة وتثبيت العدد وحركة المحاور والتبريد والتحكم في الرايش ووظيفة البرنامج المطلوبة.

الطاولة الدوارة والتشغيل على عدة أوجه

قد تسمح الطاولة الدوارة المتوافقة بتقديم عدة أوجه أو مواضع مائلة من الشغلة أمام عمود الدوران مع تقليل خطوات إعادة التثبيت اليدوي. قد يكون التموضع يدويا أو بالتقسيم أو تحت تحكم CNC حسب النظام.

يجب التحقق من قطر الطاولة وارتفاع المركز والحمل ووظيفة التقسيم أو التشغيل المستمر والدقة والتثبيت ومسار الكابلات وتكامل المحور وخلوص الجزء ونطاق التصادم.

عجلة MPG والإعداد اليدوي

قد تدعم عجلة MPG تحريك المحاور بصورة محكومة وتحديد الحواف والإعداد وفحص المراجع وبعض التدخلات اليدوية عندما يسمح تحكم CNC ووضع التشغيل بذلك.

يجب تأكيد اختيار المحور وقيم الخطوة ووحدات التمكين والتحكم في التغذية ووسائل الربط ومكان عجلة التحكم وإجراءات الاستخدام الآمن. لا تحول عجلة MPG الماكينة إلى ماكينة تقليدية ولا تستبدل مراجعة البرنامج.

تحكم CNC والبرمجة

يجب أن يدعم تحكم CNC المحاور المطلوبة ومراجع الشغلة وتعويض العدد والدورات وتخزين البرامج ونقل البيانات والإنذارات والتشخيص ووظائف الدوران للأعمال المختارة.

يجب أن تستخدم البرامج مراجع وبيانات عدد موثقة ومستويات اقتراب آمنة وحدودا للسرعة والتغذية ومحاكاة عند توفرها وتشغيلا جافا ووضع السطر الواحد واعتمادا محكوما لأول قطعة.

الحواجز الجزئية والاحتواء

قد تفصل الحواجز الجزئية المشغل عن بعض المكونات المتحركة وتحتوي جزءا من الرايش أو سائل التبريد وفقا لتصميمها الموثق. تختلف التغطية وفتحات الوصول والأبواب والنوافذ ووسائل الربط والحماية من الرذاذ حسب الموديل.

لا توفر الحواجز الجزئية نفس احتواء الغلاف الكامل الموثق. يجب أن تراجع دراسة المخاطر خروج الرايش وسائل التبريد وكسر الأداة والوصول إلى المحاور المتحركة والأشخاص المحيطين والعملية المختارة.

عمود الدوران وأداء القطع

يجب أن يراعي اختيار عمود الدوران الخامة وقطر الأداة وسرعة القطع والعزم عند سرعة التشغيل والقدرة ومعدل التشغيل والمخروط وتثبيت الحامل والانحراف والتبريد والحمل المتوقع للأداة.

لا تثبت السرعة الاسمية أو قدرة المحرك وحدهما أداء القطع. يؤثر بروز الأداة وصلابة الماكينة وحالة المحاور وصلابة الجيج وبيانات القطع والسلوك الحراري في النتيجة أيضا.

الطاولة وتثبيت الشغلة والحمل

يجب أن يحدد الجيج المكون من مراجع مناسبة ويقاوم قوى القطع والعزم والرفع والاهتزاز وتسارع المحاور. يجب أن تحافظ الكلابات على وصول الأداة وتدفق الرايش وإتاحة الفحص والتحميل الآمن.

يجب فحص أبعاد الطاولة ونمط مجاري التثبيت والمشوار والحمل المسموح وتوزيع الحمل ومركز الثقل وارتفاع الجيج ووزن الطاولة الدوارة ونطاق التصادم المجمع قبل الاختيار.

العدد والمجسات وإدارة الأدوات

قد تشمل التجهيزات قواطع التفريز والبنط والريمر وأدوات التجويف وحوامل القلاوظ وحوامل العدد والمهايئات ومحددات الحواف ومجسات الشغلة وأجهزة قياس العدد وملحقات الطاولة الدوارة المتوافقة.

تعتمد سعة العدد ونوع المخزن وأقصى قطر وطول ووزن للأداة وقيود الجيوب المجاورة وزمن التغيير ووظائف القياس والتعويضات والتحكم في التآكل واستراتيجية الاستبدال على الموديل.

الخامات وسائل التبريد والتحكم في الرايش

قد تشمل الخامات أنواع الصلب والحديد الزهر والألومنيوم وسبائك النحاس والبلاستيك والخامات الأخرى القابلة للتشغيل بعد مراجعة الدرجة والصلادة والمعالجة الحرارية وحالة السطح وسلوك الرايش.

يجب اختيار توصيل سائل التبريد والتحكم في الرذاذ أو الأبخرة وصواني الرايش والناقلات والترشيح وإتاحة التنظيف واحتواء الحواجز الجزئية وفقا للخامة والأداة ومعدل التشغيل ومتطلبات مكان العمل.

الدقة والسلوك الحراري والفحص

قد يشمل القبول الأبعاد والموضع والاستواء والتعامد والتوازي ومقاس التجويف والمسافات بين الثقوب والشكل وتشطيب السطح والعلاقات بين الخواص أو الأوجه المشغلة.

قد تتأثر النتيجة بالحالة الهندسية والتغذية الراجعة للمحاور والخلوص أو التعويض وانحراف عمود الدوران وانحراف الأداة وصلابة الجيج وإجهاد الخامة والنمو الحراري والبيئة وبيانات القطع وعدم يقين القياس.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات ونماذج الأجزاء والخامة والمعالجة الحرارية وأقصى أبعاد ووزن والخواص والجوانب المطلوب تشغيلها والسماحيات والتشطيب والكميات وأحجام الدفعات وتكرار الإعداد وفكرة الجيج والإنتاج المطلوب.

يجب أن يراجع الاختيار مشاوير المحاور ومقاس الطاولة وحملها ومخروط عمود الدوران وسرعته وعزمه وقدرته وتكوين الرأس أو الرام ووظائف CNC وعجلة MPG ومغير العدد والمجسات والمحور الدوار والتبريد والتحكم في الرايش والحواجز واختبارات الدقة والمرافق والمساحة والأعمال المستقبلية.

المعلومات الفنية المطلوب التحقق منها

يجب أن يؤكد المصدر المعتمد للموديل المحدد اسم المصنع والموديل وتكوين الهيكل والمحاور والمحاور المتحكم بها والمشاوير وسرعات التغذية والحركة السريعة وأبعاد الطاولة وحملها ومخروط عمود الدوران وسرعته وعزمه وقدرته وحركة الرام أو الرأس وسعة العدد.

كما يجب أن يؤكد نظام CNC ووظائف MPG وتوافق الطاولة الدوارة وواجهة المحور الرابع ودقة التموضع والتكرارية ومعيار الاختبار وشروطه وتغطية الحواجز ووسائل الربط والتبريد ونظام الرايش والتغذية الكهربائية والهواء والأبعاد والوزن والأساس والتجهيزات الموردة والخيارات.

السلامة ومخاطر التشغيل

يجب أن تغطي دراسة المخاطر الأدوات الدوارة وحركة المحاور الكبيرة وتغيير العدد وحركة الطاولة الدوارة ومناطق السحق والتصادم وكسر الأداة والرايش الساخن وخروج سائل التبريد خارج الحواجز الجزئية والجيجات الثقيلة والرفع والضغط المخزن والكهرباء وعزل الصيانة.

قد تشمل وسائل التحكم الحواجز ووسائل الربط عند توفرها وإيقاف الطوارئ والتثبيت الآمن وإجراءات منع التصادم وإزالة الرايش بأمان وخطط الرفع ومهمات الوقاية المناسبة والتدريب والنظافة وإجراءات العزل الموثقة.

التركيب والصيانة ودعم دورة الحياة

يجب أن يشمل تخطيط الموقع الأساس وحمل الأرضية والتثبيت والتسوية والتغذية الكهربائية والتأريض والهواء المضغوط وسائل التبريد ومناولة الرايش والتهوية والإضاءة والوصول للرفع واحتياجات الشبكة ومساحة الصيانة وتدريب المشغل والمبرمج.

يجب تنفيذ الصيانة الوقائية وفقا لمستندات المصنع المعتمدة للأدلة والمسامير والمقاييس وعمود الدوران والرام أو الرأس والتزييت والتبريد ونظام الرايش ومغير العدد والطاولة الدوارة والمجسات والحواجز الجزئية والكبائن الكهربائية والنسخ الاحتياطية والمحاذاة والمعايرة.

القيود والبدائل

قد تحتاج ماكينة Bed Type ذات الحواجز الجزئية إلى وسائل إضافية للتحكم في الرايش وسائل التبريد ووصول الأفراد. وقد لا تناسب التشغيل غير المراقب أو العمليات عالية السرعة جدا أو مخاطر كسر العدد الكبيرة أو التطبيقات التي تتطلب غلافا كاملا دون هندسة إضافية.

قد تشمل البدائل مركز تشغيل رأسيا مغلقا بالكامل أو مركز تشغيل أفقيا أو ماكينة جسرية أو ماكينة تفريز CNC بركبة أو ماكينة عدد وقوالب أو مركز تشغيل بخمسة محاور أو ماكينة إنتاج مخصصة وفقا للجزء والكمية.

المراجعة الفنية والخطوة التالية

أرسل نماذج ورسومات الأجزاء وبيانات الخامة والمعالجة الحرارية وأبعاد المكون ووزنه والسماحيات ومتطلبات السطح والجوانب المطلوب تشغيلها والكميات السنوية وأحجام الدفعات واحتياجات الإعداد والإنتاج المطلوب ومرافق الموقع ومخطط الأرضية وطريقة المناولة إلى السقاري ماشينري.

تقارن المراجعة الفنية التطبيق بمعلومات الموديلات المعتمدة وتحدد المشاوير وعمود الدوران والتحكم ووظائف MPG والعدد والتثبيت والطاولة الدوارة والحواجز وخطة الفحص واحتياجات التركيب وأي احتياج لتجربة تشغيل عينة.
