حلول CNC لتقطيع وتفريز وتشغيل الألومنيوم

ماكينة راوتر CNC لتشغيل الألومنيوم والخامات غير الحديدية

حل CNC لتقطيع وتفريز وتشغيل ألواح وصفائح وقطاعات الألومنيوم المناسبة، ويتم تحديد التجهيز وفقًا لأبعاد قطعة الشغل ونوع السبيكة والسُمك والدقة والتشطيب وحجم الإنتاج ومستوى الأتمتة المطلوب.

توفر السقاري ماشينري حلول Aluminum CNC Router لتطبيقات تشغيل الخامات غير الحديدية التي تتطلب التقطيع والـProfiling والـPocketing والثقب والحفر والتفريز على قطع الألومنيوم المناسبة. يبدأ اختيار الماكينة من قطعة الشغل نفسها: نوع ودرجة صلادة سبيكة الألومنيوم، نطاق السُمك، أقصى أبعاد للألواح أو القطاعات، أصغر تفاصيل داخلية، والدقة وجودة السطح المطلوبة. بعد ذلك تحدد متطلبات الإنتاج مساحة التشغيل وارتفاع ومحور Z وخصائص الـSpindle ونظام الحركة وطريقة تثبيت الخامة وخيارات الأتمتة. ويمكن أن تشمل التجهيزات Vacuum Table أو T-Slot وPneumatic Clamping وAutomatic Tool Changer وحساس قياس طول الأداة وRotary Axis عند ملاءمتها للتطبيق. يجب تأكيد قدرة وسرعة الـSpindle وسرعات التغذية والمشاوير والدقة وأبعاد الطاولة وباقي المواصفات الفنية من التجهيز الفعلي للماكينة قبل النشر أو تقديم عرض فني.

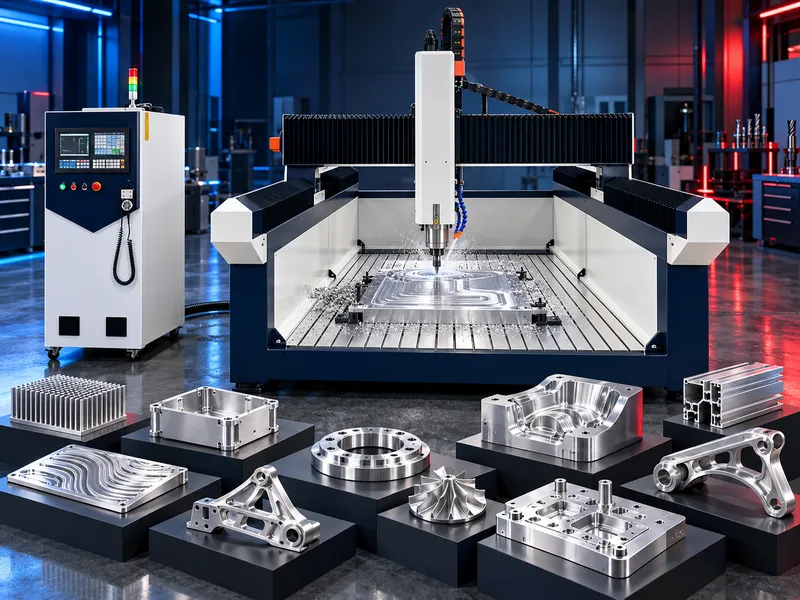

: ماكينة راوتر CNC لتقطيع وثقب وحفر وتفريز قطع الألومنيوم والخامات غير الحديدية

فيمَ تُستخدم

تقطيع وProfiling وContour لألواح وصفائح الألومنيوم
تنفيذ Pocketing وSlotting والثقب والحفر
تشغيل Aluminum Composite Panels (ACP) عند توافق الخامة والأداة وطريقة التشغيل
تشغيل القطاعات والمكونات المناسبة من الألومنيوم والخامات غير الحديدية
Nesting وإنتاج عدة قطع من الألواح باستخدام نظام تثبيت مناسب
تشغيل متعدد الأدوات عند تجهيز الماكينة بـAutomatic Tool Changer (ATC)
تشغيل أسطح متعددة أو قطع أسطوانية باستخدام Rotary Fourth Axis اختياري عند ملاءمته للتطبيق

دليل الاختيار وتحديد التجهيز

الخطوة 1: تحديد الخامة وأبعاد قطعة الشغل حدد نوع ودرجة صلادة سبيكة الألومنيوم، ونطاق السُمك، وأقصى أبعاد للخامة، وأصغر Radius داخلي أو قطر ثقب. تؤثر هذه البيانات على صلابة الماكينة ومساحة التشغيل وارتفاع Z والأدوات ومتطلبات الـSpindle.
الخطوة 2: تحديد الدقة وجودة السطح المطلوبة حدد Tolerance وRepeatability وجودة التشطيب المطلوبة. تساعد هذه المتطلبات في تحديد نظام الحركة والدرايف وصلابة الهيكل والأدوات وطريقة التزييت أو التبريد المناسبة.
الخطوة 3: تحديد حجم الإنتاج ودورة التشغيل حدد عدد ساعات التشغيل اليومية وCycle Time المستهدف وحجم الإنتاج المتوقع. تستخدم هذه البيانات لاختيار التجهيز المناسب لدورة التشغيل وتقييم الحاجة إلى الأتمتة ومناولة الخامة.
الخطوة 4: اختيار نظام تثبيت الخامة

يمكن استخدام Vacuum Table في تطبيقات الألواح والـNesting المناسبة، بينما يمكن استخدام T-Slot أو Pneumatic Clamping للألواح السميكة والقطاعات والمكونات التي تحتاج تثبيتًا ميكانيكيًا أقوى. ويمكن إضافة Positioning Pins أو أنظمة محاذاة عند الحاجة.

5. الخطوة 5: اختيار خيارات الأتمتة والإنتاج

وفقًا للتطبيق يمكن اختيار Automatic Tool Changer أو Rotary Fourth Axis أو Automatic Tool Length Sensor أو أنظمة التموضع وغيرها من الخيارات. ويجب تأكيد توافر كل خيار في التجهيز المحدد للماكينة.

البيانات المطلوبة لتجهيز الماكينة

نوع سبيكة الألومنيوم أو الخامة
أقل وأكبر سُمك
أقصى أبعاد للوح أو الصفيحة أو القطاع
رسم القطعة أو ملف CAD عند توفره
أصغر ثقب أو Slot أو Radius داخلي
العمليات المطلوبة: Cutting أو Profiling أو Pocketing أو Drilling أو Engraving أو Milling
الدقة وجودة السطح المطلوبة
ساعات التشغيل اليومية وحجم الإنتاج المتوقع
طريقة التثبيت المطلوبة
الحاجة إلى ATC أو Rotary Axis أو Tool Sensor أو نظام تموضع أوتوماتيكي

كيف تختار Aluminum CNC Router المناسب

اختر التجهيز القادر على تحقيق الدقة وRepeatability المطلوبة فعليًا للقطعة.
قيّم الـSpindle والأدوات وسرعات التغذية ومسارات التشغيل بما يتناسب مع تشغيل الألومنيوم، وليس بناءً على مساحة الطاولة فقط.
اربط جودة التشطيب المطلوبة بصلابة الماكينة وطريقة التثبيت والأداة ونظام التزييت أو التبريد.
قارن تكلفة حل الإنتاج الكامل - الماكينة والأدوات والتثبيت والأتمتة ومتطلبات التشغيل - وليس سعر الماكينة وحده.
اختر تجهيزًا يمكنه التعامل مع تنوع المنتجات المتوقع والتوسع المستقبلي بدون إضافة خيارات غير ضرورية.

أسئلة تُطرح علينا

ما هي ماكينة Aluminum CNC Router؟

هي ماكينة CNC يتم تجهيزها لتنفيذ عمليات التقطيع والثقب والحفر والـPocketing والتفريز على الألومنيوم والخامات غير الحديدية المناسبة. وتتحدد القدرة الفعلية حسب هيكل الماكينة والـSpindle والأدوات ونظام التثبيت والكنترول.

ما البيانات المطلوبة قبل اختيار الماكينة؟

حدد نوع الألومنيوم ونطاق السُمك وأقصى أبعاد للقطعة والرسم والعمليات المطلوبة والدقة وجودة السطح وحجم الإنتاج. هذه البيانات أهم من اختيار الماكينة بناءً على مقاس الطاولة فقط.

هل يمكن تشغيل ألومنيوم 6061-T6 أو 5052؟

هذه درجات شائعة في تشغيل الألومنيوم، لكن يجب تأكيد ملاءمتها ومعايير التشغيل حسب الماكينة والـSpindle والأداة وطريقة التثبيت ومتطلبات القطعة.

هل يمكن تشغيل Aluminum Composite Panels؟

يمكن تجهيز الماكينة لتطبيقات ألواح الألومنيوم المركبة المتوافقة عندما تكون الأداة وطريقة القطع والتثبيت والشفط مناسبة للخامة.

أيهما أفضل Vacuum Table أم T-Slot Clamping؟

يعتمد الاختيار على القطعة. Vacuum Workholding مناسب لبعض تطبيقات الألواح والـNesting، بينما قد يكون T-Slot أو Pneumatic Clamping أفضل للألواح السميكة والقطاعات والقطع التي تحتاج قوة تثبيت ميكانيكية أكبر.

متى أحتاج Automatic Tool Changer؟

يكون ATC مفيدًا عندما تحتاج القطعة الواحدة إلى عدة أدوات أو عمليات مثل الثقب والـPocketing والـProfiling، لأنه يقلل التدخل اليدوي في تغيير الأدوات. ويحدد عدد ونوع الأدوات من عملية التشغيل الفعلية.

هل يمكن إضافة Rotary Fourth Axis؟

يمكن دراسة إضافة Rotary Axis للقطع الأسطوانية أو التشغيل متعدد الجوانب، مع ضرورة تأكيد قطر وطول قطعة الشغل وطريقة التشغيل وتوافقها مع تجهيز الماكينة.

ما الدقة التي يمكن أن تحققها الماكينة؟

الدقة مرتبطة بالتجهيز المحدد. ولا ينبغي نشر قيمة مثل ±0.05 مم إلا بعد تأكيدها للموديل الفعلي وتحت شروط اختبار وتشغيل محددة.

ما المواصفات الفنية التي يجب تأكيدها قبل الطلب؟

يجب تأكيد مساحة التشغيل ومشوار وارتفاع Z وقدرة وسرعة الـSpindle وسرعات التغذية والحركة ونظام الدرايف والدقة وRepeatability ونظام الطاولة والتثبيت والكنترول وسعة ATC إن وجد ومتطلبات الكهرباء ونظام التزييت أو التبريد والأبعاد والوزن.
