تشغيل الأجزاء المعقدة ومتعددة الأوجه

ماكينات تفريز CNC خماسية المحاور

حلول تفريز CNC متقدمة لتشغيل الأجزاء المعقدة ومتعددة الأوجه بعدد مرات تثبيت أقل، مع تكوينات قد تدعم تشغيل 3+2 أو التشغيل المتزامن على خمسة محاور. يعتمد اختيار التكوين المناسب على شكل الجزء، والخامة، والأبعاد، والتفاوتات، وتشطيب السطح، وحجم الإنتاج. استكشف المزيد من [[machines/cnc|حلول ماكينات CNC]] أو أرسل الرسم الهندسي لإجراء مراجعة فنية.

تجمع ماكينة التفريز CNC خماسية المحاور بين ثلاثة محاور خطية ومحورين دورانيين، مما يسمح لأداة القطع بالوصول إلى قطعة التشغيل من اتجاهات متعددة. يساعد ذلك في تشغيل الأشكال المعقدة والأجزاء متعددة الأوجه بعدد مرات تثبيت أقل.

يعتمد اختيار التكوين المناسب على شكل الجزء، والخامة، والأبعاد، والتفاوتات، وتشطيب السطح، وحجم الإنتاج. استكشف المزيد من حلول ماكينات CNC أو أرسل الرسم الهندسي لإجراء مراجعة فنية.

ماكينة تفريز CNC خماسية المحاور مزودة بترابيزة دورانية ووحدة تحكم

ما هو التفريز CNC خماسي المحاور؟

تتحكم ماكينة التفريز CNC خماسية المحاور في الحركة على ثلاثة محاور خطية ومحورين دورانيين. وقد تنفذ تشغيل 3+2 أو تشغيلًا متزامنًا على خمسة محاور وفقًا لتكوين الماكينة ونظام التحكم.

التطبيقات المناسبة

- الأجزاء المعقدة ومتعددة الأوجه
- القوالب والإسطمبات والعدد الدقيقة
- المراوح والريش والأسطح المنحنية
- الأجزاء التي تتطلب التشغيل من زوايا متعددة
- المكونات التي تستفيد من تقليل مرات الفك وإعادة التثبيت
- النماذج الأولية والتشغيل الدقيق والإنتاجي

الفوائد التشغيلية

- الوصول إلى عدة جوانب من قطعة التشغيل
- تقليل عمليات إعادة التثبيت وضبط الشغلة
- تحسين استمرارية تشغيل الأسطح المعقدة
- استخدام أدوات أقصر في التطبيقات المناسبة
- دعم تشغيل 3+2 أو التشغيل المتزامن عند توفره
- إمكانية التكامل مع مجسات القياس وقياس الأدوات والأتمتة

كيف تختار الماكينة المناسبة؟

- حدد الحاجة إلى تشغيل 3+2 أو تشغيل متزامن على خمسة محاور
- راجع الرسم الهندسي وشكل الجزء واتجاهات وصول أداة القطع
- حدد خامة قطعة التشغيل وأبعادها ووزنها
- حدد التفاوتات وتشطيب السطح المطلوبين
- راجع مشاوير المحاور الخطية ونطاق حركة المحاور الدورانية
- تحقق من أبعاد الترابيزة وحمولتها وطريقة تثبيت الشغلة
- اختر سرعة وعزم وقدرة ومخروط الإسبندل وفق الخامة
- راجع سعة مخزن العدد وأقصى أبعاد للأداة
- تحقق من توافق وحدة التحكم وبرنامج CAM والـPost Processor
- حدد متطلبات القياس والتبريد والتخلص من الرايش والأتمتة

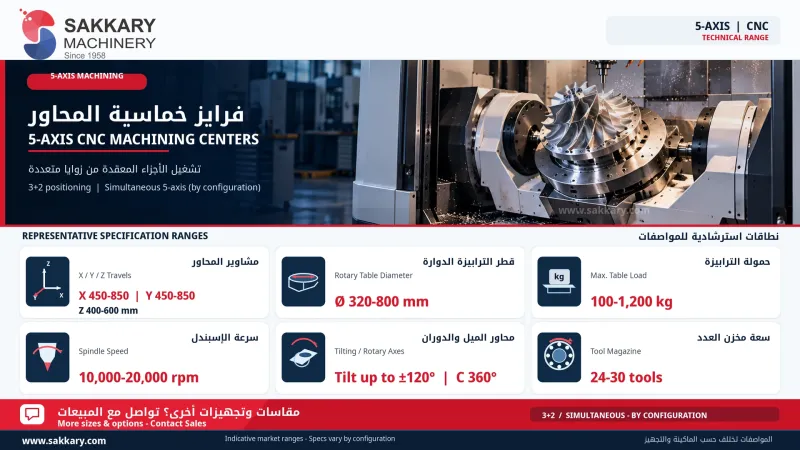

البيانات الفنية المطلوب التحقق منها
- مشاوير المحاور X وY وZ
- تكوين المحاور الدورانية ونطاق حركتها
- أبعاد الترابيزة وأقصى حمولة
- أقصى حيز لقطعة التشغيل
- سرعة وقدرة وعزم ومخروط الإسبندل
- سرعات الحركة والتغذية
- سعة مخزن العدد
- دقة التموضع والتكرارية
- نظام التحكم CNC
- أبعاد ووزن الماكينة
- متطلبات الكهرباء والهواء والتبريد

متطلبات التركيب ودورة حياة الماكينة

يجب التحقق من مصدر الكهرباء، والأساسات، والهواء المضغوط، وسائل التبريد، وأدوات القطع، ووسائل التثبيت، وتكامل برنامج CAM، والتدريب، والصيانة، وقطع الغيار من المستندات الرسمية للموديل المختار.

أرسل الرسم الهندسي، والخامة، والأبعاد، والتفاوتات، وحجم الإنتاج إلى SAKKARY MACHINERY لإجراء مراجعة فنية واختيار الماكينة المناسبة.

أسئلة تُطرح علينا

ما الفرق بين تشغيل 3+2 والتشغيل المتزامن على خمسة محاور؟

في تشغيل 3+2 تُستخدم المحاور الدورانية لتوجيه قطعة التشغيل قبل تنفيذ القطع بالمحاور الخطية. أما في التشغيل المتزامن فيمكن للمحاور الخطية والدورانية الحركة معًا أثناء القطع.

ما المعلومات المطلوبة لاختيار فريزة CNC خماسية المحاور؟

أرسل الرسم الهندسي، والخامة، والأبعاد، والوزن، والتفاوتات، وتشطيب السطح، وحجم الإنتاج، وعمليات التشغيل المطلوبة.

هل كل ماكينة خماسية المحاور تدعم التشغيل المتزامن؟

لا. تعتمد هذه الخاصية على تكوين الماكينة ووحدة التحكم والخيارات والبرامج المتوفرة، ويجب التحقق منها للموديل المختار.

ما البرامج المطلوبة للتشغيل؟

قد يتطلب التطبيق برنامج CAD/CAM متوافقًا وPost Processor تم اختباره مع الماكينة ووحدة التحكم.
