مخارط CNC
مخرطه سي ان سي مع تفريز

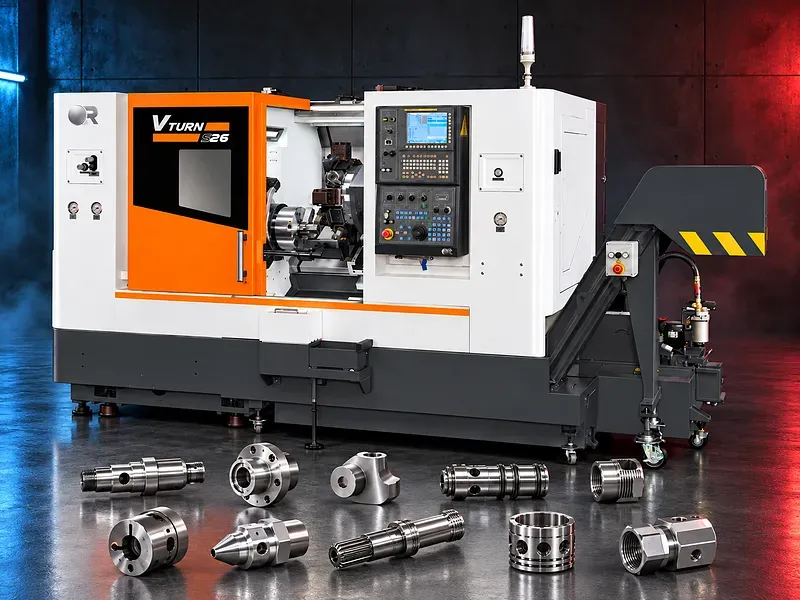

مخرطة CNC مزودة بعدد دوارة لتنفيذ عمليات خراطة وثقب وتفريز محددة. يعتمد اختيار الماكينة على رسم الشغلة والخامة والأبعاد والسماحيات ومتطلبات الإنتاج.
تجمع مخرطة CNC ثلاثية المحاور بين عمليات الخراطة التقليدية وبعض عمليات الثقب والتفريز باستخدام العدد الدوارة. وقد يساعد هذا التكوين على تقليل إعادة تثبيت الشغلة ونقلها بين ماكينات منفصلة عندما يكون مناسبًا لهندسة الجزء.
يبدأ اختيار الماكينة الصحيحة من رسم الشغلة والخامة وأقصى أبعاد والعمليات المطلوبة والسماحيات وحجم الإنتاج. تصفح ماكينات CNC المرتبطة أو أرسل متطلبات الإنتاج لإجراء مراجعة فنية للتطبيق.
ما المقصود بمخرطة CNC ثلاثية المحاور مع تفريز؟
هي مخرطة CNC مجهزة لتنفيذ عمليات الخراطة إلى جانب بعض عمليات الثقب والتفريز باستخدام العدد الدوارة. تختلف المحاور الفعلية ووظائف التفريز وحدود التشغيل حسب الشركة المصنعة والموديل، ويجب التحقق منها من الداتا شيت الرسمية.
التطبيقات المحتملة
الأعمدة والأجزاء الدورانية التي تحتاج إلى تشغيل إضافي
الجلب والأكمام والوصلات
الفلانشات والأجزاء المخروطة التي تحتوي على ثقوب تثبيت
الأجزاء التي تحتاج إلى ثقوب محورية أو عرضية
المكونات التي تحتوي على أسطح مستوية أو مجارٍ
الأجزاء الميكانيكية الخاصة المنتجة طبقًا لرسومات معتمدة
يجب تأكيد ملاءمة الماكينة لكل تطبيق من خلال رسم الشغلة ونطاق التشغيل الموثق للموديل المختار.
المزايا الإنتاجية المحتملة
جمع عمليات خراطة وتفريز محددة في إعداد تشغيل واحد
تقليل مناولة الشغلة في التطبيقات المناسبة
الحفاظ على العلاقة بين مواضع العمليات الناتجة عن تثبيت واحد
تقليل الحاجة إلى عملية تفريز منفصلة لبعض الأجزاء
دعم الإنتاج المتكرر عند اختيار الماكينة والعدد وطريقة التشغيل بصورة صحيحة
تعتمد الإنتاجية والدقة الفعليتان على تكوين الماكينة والعدد والبرمجة والخامة والتثبيت وظروف التشغيل.
كيفية اختيار الماكينة
- توفير رسم هندسي كامل للشغلة
- تحديد نوع الخامة وحالتها
- تحديد أقصى قطر وطول ووزن للجزء
- تحديد ما إذا كان التشغيل من عمود خام أو قطع منفصلة
- حصر عمليات الخراطة والثقب والتفريز المطلوبة
- تحديد مواقع الثقوب والأسطح المستوية والمجاري
- توضيح السماحيات وجودة السطح المطلوبة
- تحديد حجم الدفعة والطاقة الإنتاجية المستهدفة
- تحديد الحاجة إلى محور C أو محور Y أو مغزل فرعي
- تحديد متطلبات العدد والظرف والتغذية والأتمتة
- مراجعة الكهرباء والهواء والمساحة وتجهيزات الموقع
- البيانات الفنية المطلوب التحقق منها
- الشركة المصنعة والماركة والموديل وبلد المنشأ
- تكوين المحاور الفعلي ووظائف الحركة المتزامنة
- أقصى قطر وطول للخراطة
- قطر الدوران ومقاس الظرف وسعة مرور الخام
- سرعة المغزل الرئيسي وقدرته وعزمه
- سرعة العدد الدوارة وقدرتها وعدد مواضعها
- نوع البرج وعدد المحطات
- مشاوير المحاور والدقة والتكرارية
- نظام التحكم ووظائف البرمجة
- أبعاد الماكينة ووزنها ومتطلبات التشغيل
- التجهيزات القياسية والاختيارية وأنظمة الأمان
الحدود والبدائل
قد لا يناسب التكوين ثلاثي المحاور الأجزاء التي تتطلب تفريزًا معقدًا بعيدًا عن خط المركز، أو تفريزًا محيطيًا واسعًا، أو حركة متزامنة متعددة المحاور، أو تشغيل الوجه الخلفي كاملًا. قد تحتاج هذه التطبيقات إلى محور Y أو مغزل فرعي أو محاور إضافية أو عملية تشغيل منفصلة.
التركيب ودعم دورة التشغيل
يجب تحديد نطاق النقل والتركيب والتشغيل التجريبي والتدريب والصيانة وقطع الغيار والمستهلكات والضمان داخل العرض الفني والتجاري المعتمد للموديل المختار.
اطلب مراجعة فنية
أرسل رسم الشغلة والخامة والأبعاد والسماحيات والعمليات المطلوبة وكمية الإنتاج. تراجع السقاري ماشينري التطبيق قبل التوصية بتكوين الماكينة المناسب.
أسئلة تُطرح علينا
ما العمليات التي يمكن تنفيذها على مخرطة CNC ثلاثية المحاور؟
يمكنها تنفيذ الخراطة إلى جانب عمليات ثقب وتفريز محددة عند تجهيزها بالعدد الدوارة المناسبة. تعتمد الإمكانيات الفعلية على الموديل وتكوينه.
هل يمكن إكمال الشغلة في تثبيت واحد؟
يمكن إكمال بعض الأجزاء في تثبيت واحد، لكن ذلك يعتمد على هندسة الجزء والعمليات والمحاور والعدد والحاجة إلى تشغيل الوجه الخلفي.
ما المعلومات المطلوبة لاختيار الماكينة؟
يلزم توفير رسم الشغلة والخامة والأبعاد والسماحيات وجودة السطح وكمية الإنتاج وطريقة التغذية المطلوبة.
هل يناسب التكوين ثلاثي المحاور جميع الأجزاء المعقدة؟
لا. قد تحتاج بعض الأجزاء إلى محور Y أو مغزل فرعي أو محاور إضافية أو عملية تشغيل منفصلة.
هل يشمل العرض التركيب والتدريب والضمان؟
يجب تحديد نطاق هذه الخدمات داخل العرض الفني والتجاري المعتمد للماكينة المختارة.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
