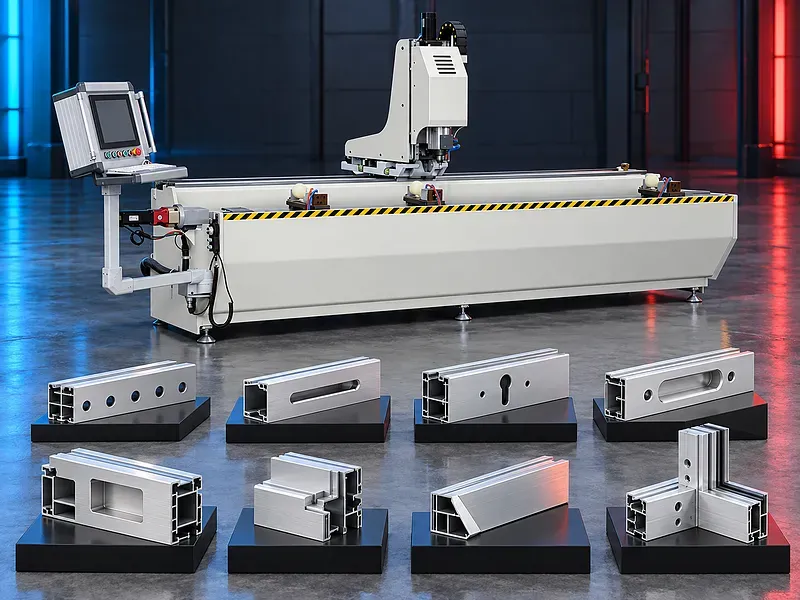

ماكينة CNC لتخريم وتفريز قطاعات الألومنيوم

وظيفة الماكينة

تموضع الماكينة القطاع المعتمد وتنفذ عمليات التخريم والتفريز وعمل الأخاديد والشطف والعمليات المرتبطة داخل مشاوير المحاور وقدرة العدد.

تعتمد النتيجة على دقة بيانات الإنتاج وثبات التثبيت واختيار العدد وحالة عمود الدوران والتزييت وإخراج الرايش والفحص.

حركة CNC بثلاثة محاور

تموضع حركة المحاور المنسقة عمود الدوران ومرجع القطاع لكل ملمح. تعتمد الأدلة الخطية والمسامير الكروية والجريدة المسننة والسيرفو أو مكونات الحركة الأخرى على التصميم المورد.

تحقق من مشاوير المحاور ونظام الحركة والتغذية المرتدة وتسلسل المرجع والتسارع والتعويض والاستعادة بعد الانقطاع.

تخريم الثقوب وفتحات المفاتيح

يمكن لعمود الدوران تنفيذ ثقوب دائرية وفتحات ممدودة وفتحات مفاتيح معتمدة عندما يكون مسار الأداة والوصول ودعم القطاع مناسبين.

حدد القطر والعمق والموضع وحالة الاختراق والحافة والعلاقة بين جانبي القطاع.

التفريز وعمل الأخاديد

يمكن للتفريز تنفيذ مجاري وجيوب وقنوات وفتحات تصريف ومواضع إكسسوارات وملامح بسيطة داخل حدود الحركة والعدد المعتمدة.

يجب تحديد العمق والعرض ونصف قطر الأركان وتشطيب القاع وحالة الجدران على رسم القطعة.

القلوظة والشطف

قد تدعم الماكينة القلوظة والشطف عندما توفر وحدة التحكم وعمود الدوران والعدد والدورة التشغيل المتزامن المطلوب. يجب التحقق من نوع القلاوظ والعمق وسلوك الخامة.

تحقق مما إذا كانت القلوظة متزامنة أو تستخدم حاملا معوضا وحدد كشف كسر الأداة والفحص.

قطاعات الشبابيك والأبواب والواجهات

قد تجهز الماكينة القطاعات للأقفال والمقابض والمفصلات والتصريف والوصلات وحوامل الواجهات وغيرها من المكونات المعتمدة.

تحتاج كل عائلة قطاعات إلى اتجاه ومراجع وبرنامج وعدد وفحص أول قطعة بصورة متحكم فيها.

الخامات وحالة القطاع

قدم السبيكة والحالة وهندسة القطاع وسمك الجدار وتشطيب السطح والطلاء والفيلم الواقي وسماحيات الأبعاد. قد تؤثر القطاعات المركبة والتدعيمات والغرف الداخلية في وصول الأداة وسلوك القطع.

تحتاج ملاءمة قطاعات الألومنيوم والخشب أو سبائك النحاس الخفيفة أو PVC إلى تجارب وعدد معتمدة ولا تفترض تلقائيا.

تموضع القطاع وتثبيته

يجب دعم القطاع وتثبيته دون سحق الغرف أو ترك علامات أو إعاقة مسار الأداة. يجب أن يحافظ التموضع الثابت أو المتحكم فيه على مرجع التشغيل.

تحقق من مواضع الكلابات والضغط والاستشعار ومنطق إعادة التموضع والطول الفعلي وقواعد القطاعات الضيقة أو المرنة أو غير المتماثلة.

عمود الدوران والعدد والحوامل

يجب أن تتوافق البنط وقواطع التفريز والمجاري والشطف والقلاوظ والكوليت والحوامل مع الخامة والملمح وواجهة عمود الدوران والسرعة المعتمدة.

تحكم في طول الأداة وقطرها وبروزها واتزانها وتآكلها وشحذها واستبدالها من خلال ضبط موثق.

البرمجة وواجهة المشغل

تدعم واجهة المشغل اختيار البرامج والأبعاد والتحكم في الدورة حسب الوظائف الموردة. تقلل الملفات الدقيقة وأسماء البرامج الواضحة أخطاء الضبط.

تحقق من تنسيقات الملفات والبرمجة الخارجية والمحاكاة وسعة البرامج والنسخ الاحتياطي وصلاحيات المستخدم ودعم اللغة والتشخيص.

التزييت والتبريد وإخراج الرايش

قد يحتاج تشغيل الألومنيوم إلى تزييت أو تبريد معتمد للتحكم في الحرارة والتصاق الرايش وعمر الأداة وتشطيب السطح. يجب إخراج الرايش من الجيوب والغرف المجوفة دون إتلاف القطاع.

تحقق من طريقة التطبيق وتوافق السائل والشفط والتجميع والترشيح وبرنامج التنظيف.

الدقة ومراقبة الجودة

يحدد القبول موضع الملمح ومقاسه وعمقه وجودة القلاوظ والزاوية وتشطيب الحافة والرايش وملاءمة التجميع مقارنة بالرسومات المعتمدة.

افحص أول قطاع بعد الضبط أو تغيير الأداة أو مراجعة البرنامج باستخدام أدوات قياس معايرة وتجهيزات ممثلة.

السلامة وحماية المشغل

تحتوي الماكينة على عدد دوارة ومحاور متحركة وكلابات أوتوماتيكية ورايش متطاير. يجب أن تتبع الحواجز والمداخل المراقبة وإيقاف الطوارئ والشفط ووظائف التحكم الآمن تقييم المخاطر المعتمد.

تغطي الإجراءات الآمنة التحميل والبرامج وتغيير العدد والتشغيل التجريبي والتفريغ ومعالجة الانحشار والتنظيف والصيانة.

التركيب وتجهيز الموقع

يجب أن يؤكد تجهيز الموقع استواء الأساس والكهرباء والهواء المضغوط والتزييت والشفط واتصال الشبكة والإضاءة ومناولة القطاعات ومساحة الصيانة.

يجب أن تدعم ترتيبات التغذية والتفريغ والتخزين أطول القطاعات دون إعاقة الوصول الآمن.

التدريب والصيانة ودعم دورة الحياة

يغطي التدريب البرامج والمراجع والتثبيت والعدد وفحوص الجودة والاستعادة الآمنة والتزييت والتحكم في الرايش والعناية اليومية.

تشمل الصيانة الوقائية عمود الدوران والعدد والكوليت والأدلة والمسامير والجريدة والمحركات والكلابات والحساسات والكابلات والتزييت والشفط والحواجز وأجهزة السلامة. جهز قطع غيار ومستهلكات معتمدة.

كيفية اختيار الماكينة الصحيحة

ابدأ برسومات القطاعات والخامات والمقاطع والأطوال وجميع أنواع الملامح واتجاهات الوصول والكميات وتنوع الدفعات والسماحيات ومصدر البرامج ومتطلبات السطح والتجميع التالي.

يجب أن يعتمد الاختيار على تجارب قطاعات ممثلة ومسار رقمي متحقق منه وليس على قائمة عامة بالعمليات.

المعلومات الفنية المطلوب التحقق منها

تحقق من نطاقات طول القطاع ومقطعه ووزنه ومشاوير المحاور وقدرة وسرعة وعزم وواجهة عمود الدوران وسعة العدد وسرعة التغذية والتثبيت ودقة التموضع وزمن الدورة والتزييت والشفط والهواء المضغوط والحمل الكهربائي وواجهات البرامج والأبعاد والوزن.

تحتاج عبارات المورد عن مكونات الحركة المستوردة والدقة العالية والخامات المتوافقة إلى تأكيد من داتا شيت معتمدة. أكد التركيب والتشغيل التجريبي والتدريب والضمان ونطاق الخدمة وقطع الغيار واختبارات القبول.

حالة النشر

تشرح هذه الصفحة فئة الماكينة ومنطق الاختيار. تحتاج القدرات والسرعات والدقة والإنتاجية والخامات والوظائف والخيارات والمواصفات القياسية والالتزامات التجارية إلى داتا شيت معتمدة ومراجعة فنية قبل النشر.
