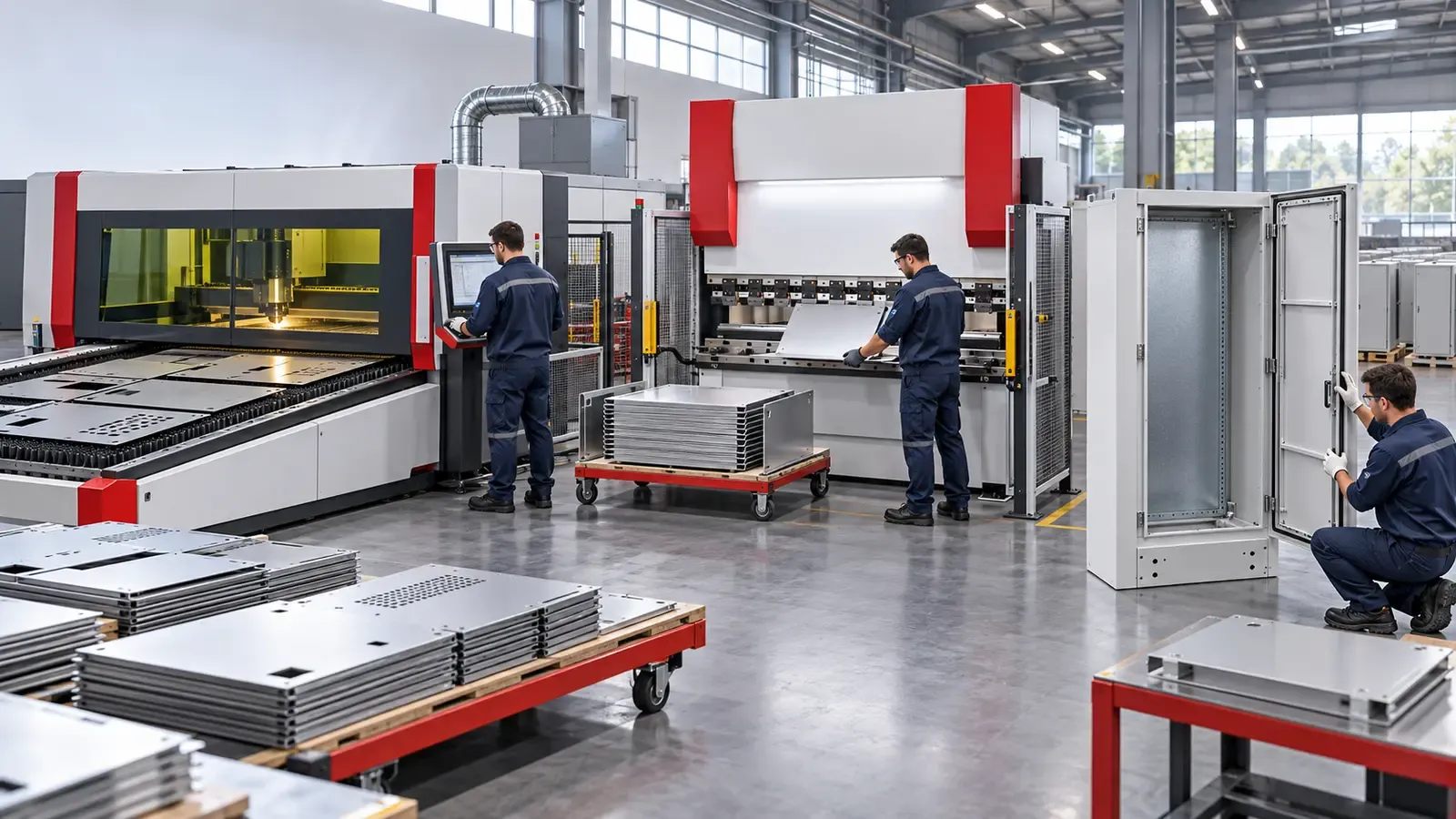

تصنيع كبائن ولوحات الكهرباء المعدنية: من الصاج إلى الكابينة

يشرح هذا الدليل من السقاري ماشينري كيف يبدأ تخطيط المشروع من المنتج والخامة والرسم والكمية والدقة المطلوبة، ثم يتحول إلى تسلسل عمليات ومعدات مناسب.

ابدأ بمواصفة الكابينة

الكابينة الكهربائية ليست مجرد صندوق من صاج مثني. حدد الأبعاد والخامة والأبواب والألواح وفتحات المكونات ومداخل الكابلات والتشطيب والكمية المستهدفة. تُراجع متطلبات السلامة والمواصفات الكهربائية حسب الاستخدام والسوق المستهدف.

راجع فردة الصاج قبل القص

أعد فردة صاج صحيحة وتحقق من سماحات الثني وتفاصيل الأركان ومواقع الثقوب والتفاوتات. الأخطاء هنا قد تمنع تركيب المكونات أو الأبواب. نفذ نموذجًا أوليًا قبل اعتماد الإنتاج الكمي.

القص والثني والتجميع بالتسلسل الصحيح

وفق الحجم وتنوع المنتجات، قد تستخدم قص الليزر أو التثقيب، ثم Press Brake أو Panel Bender، وبعدها اللحام أو المسامير أو طرق التجميع الميكانيكي المناسبة. راعِ ترتيب العمليات للحفاظ على الدقة وسهولة الوصول.

التشطيب والتجميع والفحص

خطط لتجهيز السطح والدهان، ثم تركيب المفصلات والجوانات والإكسسوارات وفق المواصفة. افصل بين تصنيع الهيكل المعدني وبين تركيب المكونات الكهربائية واختبارها؛ فالأعمال الكهربائية تتطلب تخصصًا وإجراءات سلامة مستقلة.

احسب طاقة الخط بالكامل

سجل زمن القص والثني والتجميع والدهان والتشطيب والفاقد وزمن تغيير التجهيز. حدد أبطأ مرحلة واحسب الطاقة الفعلية، مع إدراج المناولة والأدوات والفحص النهائي عند مقارنة المعدات.

أخطاء شائعة يجب تجنبها

شراء ماكينة قبل دراسة منتجات ممثلة، وإهمال التثبيت والقياس والعمليات اللاحقة، وحساب الطاقة من السرعة النظرية دون زمن التجهيز والهالك والصيانة.

أسئلة شائعة

هل الليزر ضروري في كل خط كبائن؟

لا. قارن الليزر والتثقيب والطرق الأخرى حسب الرسم والكميات.

ما أسباب أخطاء تجميع الكبائن؟

أخطاء فردة الصاج واختلاف الثني وتراكم تفاوتات مواقع الفتحات.

هل تصنيع الكابينة يعني مطابقة اللوحة كهربائيًا؟

لا؛ تركيب المكونات واختبارات المطابقة الكهربائية تحتاج مراجعة مستقلة.

الخطوة التالية

شارك السقاري ماشينري برسومات أو عينات ممثلة والخامات والكميات والدقة والقيود الخاصة بالموقع لبدء دراسة فنية. يخضع القرار النهائي لاختبار التطبيق ومراجعة أدلة الشركة المصنعة ومتطلبات السلامة.
