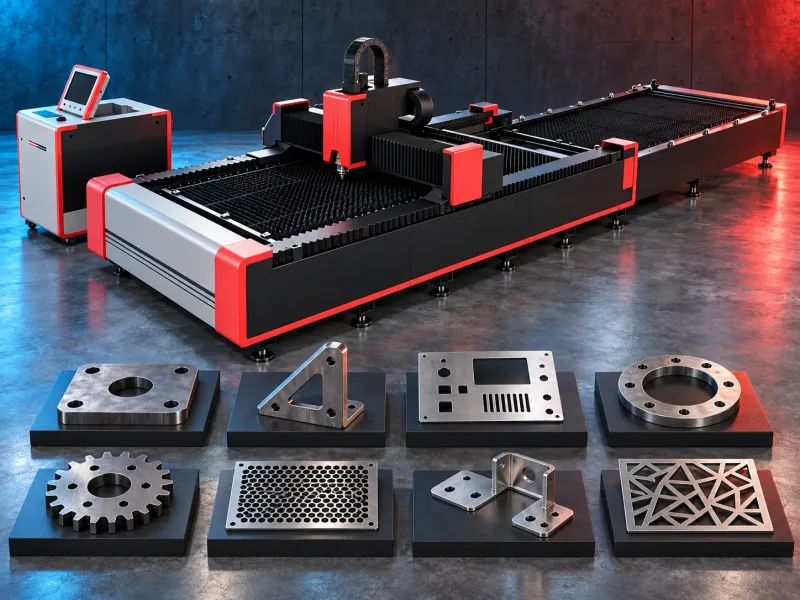

ماكينة فايبر ليزر مفتوحة بطاولة تبادلية

قطع ألواح الصاج بالفايبر ليزر المفتوح

تنسق الماكينة بين مصدر الفايبر ليزر ورأس القطع ومحاور الحركة والتحكم في الارتفاع وغازات القطع وبرنامج التعشيق وبيانات العملية لإنتاج المسارات والثقوب والمجاري والخصائص التي يدعمها الموديل في ألواح المعادن المناسبة.

يختلف التصميم المفتوح وهيكل السرير والجسر وترتيب الطاولات وآلية التبادل ومساحة العمل وقدرة الليزر ورأس القطع ونظام التحكم وإجراءات السلامة حسب الشركة المصنعة والموديل.

مسار عمل الطاولات التبادلية

يهدف نظام الطاولات التبادلية إلى تحريك الخامة بين مواضع التحميل والتفريغ والقطع. يجب تأكيد التسلسل الفعلي وزمن التبادل وحمولة الطاولة وطريقة القفل والحساسات ووصول المشغل وأنظمة الإيقاف.

تعتمد الإنتاجية المفيدة على تنسيق تجهيز الألواح والتعشيق وتبادل الطاولات وإخراج الأجزاء والتعامل مع الخردة وفحوص الجودة وتوفر المشغل. لا تضمن الطاولة التبادلية وحدها إنتاجا مستمرا.

رأس القطع الأوتوفوكس

قد يضبط رأس القطع الأوتوفوكس موضع البؤرة وفقا للعملية ونظام التحكم المدعومين. يجب التحقق من مدى البؤرة والاستجابة والمعايرة والحماية من التصادم وحساس الارتفاع ووظائف التخريم والتوافق مع قدرة الليزر المختارة.

لا يلغي الأوتوفوكس الحاجة إلى نوزلات صحيحة وبصريات نظيفة وتحكم ثابت في الارتفاع وبيانات قطع معتمدة وجودة الغاز والصيانة والفحص.

نظام التحكم المركزي

قد ينسق نظام التحكم المركزي الموصوف برامج القطع والحركة وتبادل الطاولات والإنذارات ومعاملات القطع ومراقبة الحالة وبعض الوظائف المساعدة عندما تكون موثقة للماكينة المحددة.

يجب أن تؤكد المستندات المعتمدة علامة وإصدار نظام التحكم والملفات المدعومة ومسار التعشيق وإدارة المعاملات ومستويات الوصول والنسخ الاحتياطي والتشخيص والواجهات ومتطلبات الشبكة وصلاحيات المشغل.

التشحيم الآلي

قد يدعم التشحيم الآلي توصيل مواد التشحيم في مواعيد محددة إلى مكونات الماكينة المخصصة. يجب التحقق من نقاط التشحيم ونوع المادة وسعة الخزان وإعدادات الدورة والإنذارات والفحوص اليدوية ومسؤوليات الصيانة.

لا يلغي التشحيم الآلي الفحص والتنظيف وكشف التسريب واستخدام المستهلكات الصحيحة والصيانة الوقائية وإجراءات خدمة الشركة المصنعة.

الشفط المناطقي للأتربة

قد ينشط نظام الشفط المناطقي أو يركز السحب بالقرب من موضع القطع للمساعدة على جمع الأدخنة والأتربة الناتجة عن العملية. يعتمد توزيع المناطق والتحكم في البوابات وتدفق الهواء والمواسير واختيار الفلاتر وسعة المروحة والضوضاء والمراقبة على الموديل والموقع.

يجب اختيار الشفط وفق الخامات والطلاءات وقدرة الليزر والغازات ونمط التشغيل والمتطلبات المحلية ومخاطر الحريق وخطة المخلفات. تحتاج ادعاءات الأداء إلى دليل موثق وتحقق في الموقع.

الخامات والتطبيقات المناسبة

قد تشمل الخامات درجات مناسبة من الصلب الكربوني والستانلس ستيل والألومنيوم والنحاس والنحاس الأصفر ومعادن أخرى متوافقة مع مصدر الليزر ورأس القطع ونظام الغاز وبيانات العملية الموثقة.

قد تشمل التطبيقات الكبائن والصناديق واللوحات وأجزاء الماكينات ومكونات التكييف والأثاث ومكونات المركبات والمعدات الزراعية والحوامل والأغطية والألواح وأجزاء الصاج المشكلة العامة.

ادعاء قطع جميع المعادن

لا يجوز تقديم أي ماكينة فايبر ليزر على أنها مناسبة لجميع المعادن من دون قيود. تؤثر درجة الخامة والسمك والانعكاس والطلاء وحالة السطح والغاز وحماية مصدر الليزر ورأس القطع وجودة الحافة المطلوبة في الملاءمة.

يجب تأكيد كل عائلة خامات ونطاق سماكات من مستندات الشركة المصنعة المعتمدة وتجربة قطع بالشروط المطلوبة للجودة.

الدقة والكفاءة وجودة العينات

يجب دعم ادعاءات الدقة العالية والكفاءة العالية ببيانات قابلة للقياس. ينبغي أن يوضح المصدر المعتمد دقة تحديد الموضع والتكرارية وظروف الاختبار وسرعة القطع والتسارع وزمن تبادل الطاولات وشروط ادعاءات الإنتاجية.

تعتمد جودة الجزء النهائي أيضا على استواء الخامة ودعم اللوح والتأثير الحراري والبؤرة وحالة النوزل واستقرار الغاز والمعايرة والتعشيق وهندسة الخصائص وممارسة المشغل والصيانة والفحص.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات الأجزاء النهائية وملفات CAD ودرجات الخامات ومقاسات الألواح ونطاق السماكات وأقصى وزن للوح وتفاصيل الخصائص والسماحيات ومتطلبات الحافة والكميات وأحجام الدفعات ونظام الورديات والطاقة المطلوبة.

يجب أن يشمل الاختيار قدرة الليزر ومقاس السرير وحمولة الطاولة وتسلسل التبادل ورأس القطع وإمداد الغاز والشفط والتبريد ونظام التحكم والبرامج والتحميل والتفريغ والتعامل مع الخردة وخطة سلامة الماكينة المفتوحة والمساحة ونطاق المنتجات المستقبلية.

البيانات الفنية المطلوب التحقق منها

يجب أن توضح مستندات الشركة المصنعة المعتمدة العلامة التجارية والموديل ومصدر الليزر والقدرة والخامات المدعومة وأبعاد الألواح والسماكات وأقصى حمولة للطاولة ومشاوير المحاور وسرعة القطع ودقة تحديد الموضع والتكرارية وظروف الاختبار المعلنة.

يجب أيضا تأكيد آلية الطاولة التبادلية وزمنها ورأس الأوتوفوكس ونظام التحكم ونظام التشحيم والشفط المناطقي وغازات القطع والتبريد والكهرباء والهواء المضغوط والأبعاد والوزن والأساسات والحواجز والتحكم في الوصول وأنظمة الإيقاف والتحذير وتصنيف السلامة.

متطلبات سلامة الماكينة المفتوحة

يجب أن تعالج خطة الموقع حدود إشعاع الليزر والتحكم في الوصول والحواجز واللافتات وإيقاف الطوارئ ومخاطر حركة الطاولات وحواف الألواح والشرر والأدخنة والأتربة واحتياطات الحريق والتحميل الآمن ومهمات الوقاية الشخصية والتشغيل المدرب.

لا يجوز تقديم التصميم المفتوح على أنه آمن للوصول غير المقيد. تعتمد الحواجز والتحكم في الغرفة ووسائل الحماية والمراجعة النظامية المطلوبة على تصنيف الليزر والتركيب المحددين.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة وحركة الطاولات التبادلية والوصول للتحميل ومساحة التفريغ ومسار الخامة والأساسات والكهرباء والتأريض والتبريد وغازات القطع والهواء المضغوط والشفط والتهوية واحتياطات الحريق واتصال البرامج وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية ومستهلكات التشحيم والعناية بالبصريات والفلاتر وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والحلول البديلة

لا تناسب الماكينة المفتوحة ذات الطاولة التبادلية تلقائيا كل مصنع أو خامة أو سماكة أو سماحية أو حجم إنتاج أو بيئة سلامة. قد تكون الماكينة المغلقة بالكامل أنسب عندما يكون احتواء الإشعاع أو الأدخنة أو الضوضاء أو تقييد الوصول مطلوبا.

قد تكون البلازما أو الووترجيت أو التخريم أو القص أو التشغيل أو تكوين ليزر آخر أنسب لبعض الأجزاء. يجب أن يوجه مسار الإنتاج الكامل وخطة سلامة الموقع القرار.
