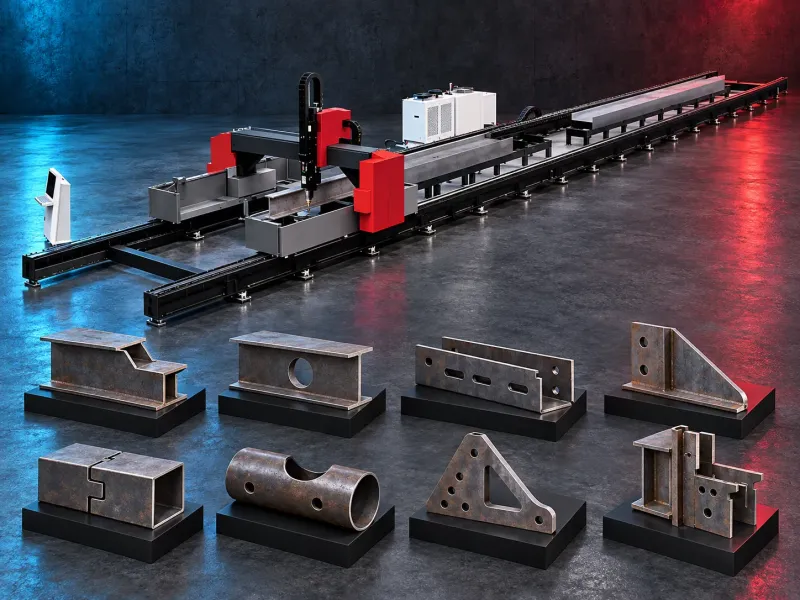

ماكينة ليزر 5 محاور لقطع قطاعات الصلب الإنشائي

كيف يعمل القطع بالليزر بخمسة محاور

تنسق الماكينة بين موضع رأس القطع واتجاهه وحركة القطاع أو محاور الدعم. قد تحافظ وظيفة تحكم موثقة على مركز الأداة المبرمج أثناء تغير زاوية الرأس في القطع ثلاثي الأبعاد.

يرتبط ترتيب الحركة ومشاوير المحاور والمدى الزاوي ووظيفة RTCP وطريقة المعايرة والتحكم في التصادم ووصول الرأس والهندسات المدعومة بالموديل المحدد.

القطاعات الإنشائية المناسبة

قد تشمل الشغلات، وفقا للماكينة الموثقة، قطاعات H وI وC والزوايا L والقطاعات الصندوقية المربعة والمستطيلة والمواسير الدائرية والمواسير المشطوفة والألواح المتصلة بالقطاعات وبعض المقاطع المصنعة.

يجب تأكيد نوع القطاع ونطاق المقاطع وأبعاد الجناح والويب وسمك الجدار والطول والاستقامة والالتواء والوزن وخطوط اللحام وحالة السطح وطريقة التحميل للموديل المحدد.

خصائص القطع المحتملة

قد تشمل العمليات المدعومة قطع النهايات المستقيمة والمائلة والثقوب والمجاري والتفريغات والقصات المتداخلة وقطع الزوايا وفتحات الوصول وفتحات الخدمات والميول وتجهيز اللحام وعلامات التموضع وتفاصيل الوصلات.

يجب مراجعة كل خاصية من حيث وصول رأس القطع والزاوية المسموحة ومخاطر التصادم ودعم القطاع والتأثير الحراري والسماحيات وجودة الحافة ومتطلبات الأكواد اللاحقة وطريقة الفحص.

تطبيقات الصلب الإنشائي

قد تشمل التطبيقات هياكل المباني والجمالونات والأعمدة والكمرات والدعامات والمنصات والسلالم وهياكل مناولة المواد وهياكل الماكينات ومعدات الإنشاءات وهياكل السفن وإطارات المصاعد والتصنيع الثقيل ودعامات أوعية الضغط.

لا يجوز تقديم الماكينة على أنها مناسبة لمكون حرج من حيث السلامة قبل مراجعة الخامة وكود التصميم وإجراء اللحام وخطة الفحص والتتبع ومتطلبات قبول الإنتاج بواسطة مختصين مؤهلين.

المقارنة مع حلول 3 و4 محاور

قد توفر حركة الخمسة محاور وصولا أفضل للأسطح المائلة والخصائص ثلاثية الأبعاد المعقدة مقارنة بترتيب محاور أبسط عندما يحتاج المكون فعليا إلى تغيير متزامن لاتجاه رأس القطع.

لا تكون أكثر دقة أو أسرع أو أقل تكلفة تلقائيا لكل جزء. قد يكون نظام 3 أو 4 محاور أنسب للقطاعات الأبسط أو التعقيد الأقل أو أحجام الدفعات المختلفة أو الصيانة الأسهل أو متطلبات الاستثمار والتشغيل الأقل.

مسار النموذج الرقمي والبرمجة

قد يقبل مسار العمل، وفقا للبرنامج الموثق، رسومات ثنائية الأبعاد أو ملفات CAD ثلاثية الأبعاد أو نماذج إنشائية أو بيانات إنتاج، ثم يولد مسارات القطع للقطاعات والخصائص المدعومة.

يجب تأكيد التعرف على نماذج TEKLA والتعامل مع ملفات SIP أو IGS والتعشيق وكشف الحواف آليا وتجنب التصادم واستراتيجيات التخريم وتحسين المسار والتخصيص لإصدار التحكم والبرنامج المحددين.

التثبيت والدعم وحركة الخامة

تحتاج القطاعات الثقيلة والطويلة إلى تحميل وتمركز وتثبيت ودعم وتغذية وتفريغ مستقر. يجب أن يتحكم النظام في الترهل والالتواء والاهتزاز والحركة والتشوه والتصادم طوال تسلسل القطع.

قد تحسن ترتيبات المحطتين أو الدعامات المتعددة المناولة أو الإنتاجية عندما تكون موثقة، لكن الفائدة الفعلية تعتمد على وزن القطاع وتسلسل التحميل وزمن القطع والتفريغ ومهام المشغل وأنظمة السلامة.

الدقة والمعايرة والفحص

لا تساوي دقة تحديد موضع الماكينة وتكراريتها دقة الخصائص المضمونة على القطاع الإنشائي. تعتمد النتائج أيضا على سماحيات القطاع والاستقامة وقشرة الدرفلة وخطوط اللحام والحركة الحرارية والتثبيت والدعم والمجسات والمعايرة وبيانات القطع واستراتيجية القياس.

يجب أن تحدد خطة القبول المراجع ومواضع الثقوب وأطوال القطع والزوايا وهندسة الميل ووجه الجذر وعرض القطع والخبث والتأثير الحراري وحالة الحافة والتجميع والتتبع وأجهزة الفحص.

القيمة الإنتاجية المحتملة

قد يجمع النظام المناسب قطع الطول والثقوب والتفريغات والقصات المتداخلة والميول وتجهيز الوصلات في مسار متحكم واحد للقطاعات المتوافقة. وقد يقلل بعض عمليات النشر والتخريم والتفريز والتعليم اليدوي وإعادة التموضع والمناولة المتكررة.

تعتمد الإنتاجية وتقليل العمالة واستغلال الخامة وتقليل العمليات الثانوية والدقة وتكلفة الجزء والعائد على مزيج المكونات والبرمجة والتحميل وزمن القطع والفحص والاستمرارية والصيانة والمستهلكات والعمليات اللاحقة.

كيفية اختيار الماكينة الصحيحة

يلزم توفير رسومات المكون النهائي والنماذج ثلاثية الأبعاد ودرجات الخامات وأنواع القطاعات وأبعاد المقاطع والسماكات وأطوال الخام والأجزاء والأوزان وخصائص القطع والميول والسماحيات والكميات وأحجام الدفعات والطاقة المطلوبة.

يجب أن يشمل الاختيار قدرة الليزر وترتيب المحاور والمدى الزاوي ودعم القطاع والتثبيت والتحميل والتفريغ وطول البواقي والمجسات والبرامج وتكامل النموذج الإنشائي وإمداد الغاز والشفط والتبريد والفحص والمساحة ونطاق المنتجات المستقبلية.

البيانات الفنية المطلوب التحقق منها

يجب أن توضح مستندات الشركة المصنعة المعتمدة العلامة التجارية والموديل ومصدر الليزر والقدرة والخامات وأنواع القطاعات ونطاق المقاطع وسمك الجدار وأقصى طول خام وطول جزء ووزن شغلة ومشاوير المحاور والمدى الزاوي ودقة تحديد الموضع والتكرارية وظروف الاختبار.

يجب أيضا تأكيد RTCP ورأس القطع والمجسات وكشف الحواف والحماية من التصادم ومحطات التحميل والدعامات والبرامج وصيغ الملفات وتكامل TEKLA أو CAD والتعشيق وغازات القطع والشفط والتبريد والكهرباء والهواء المضغوط والأبعاد والوزن والأساسات والحواجز وأنظمة السلامة.

غازات القطع والشفط والسلامة

قد تحتاج عملية القطع إلى الأكسجين أو النيتروجين أو الهواء المضغوط أو غاز آخر معتمد وفقا للخامة والسمك ومتطلبات الحافة ومصدر الليزر وحزمة العملية.

يجب أن يعالج التركيب إشعاع الليزر والمحاور المتحركة والقطاعات الطويلة والثقيلة ونقاط القرص ومناطق التحميل وسقوط الأجزاء والشرر والأدخنة والأتربة واحتياطات الحريق والحواجز وإيقاف الطوارئ والشفط ومعدات الرفع والتشغيل المدرب.

تجارب التشغيل واعتماد الإنتاج

يجب تنفيذ تجربة التشغيل باستخدام درجة القطاع ومقاسه وسمك جداره وطوله وحالة سطحه وخط لحامه ورسوماته وميوله وخصائصه وغاز القطع ومعايير القبول الفعلية.

قد يحتاج الاعتماد إلى فحص أبعاد وتجربة تركيب وفحوص تجهيز اللحام وتجميع تجريبي وتجارب لحام ومتطلبات فحوص غير إتلافية ومراجعة التتبع وتأكيد مسار العمليات اللاحقة بالكامل.

التركيب ودعم دورة الحياة

يجب أن تشمل خطة الموقع مساحة الماكينة ودخول وخروج الخامة ووصول الرافعة أو معدات المناولة ومحطات التحميل والتفريغ والأساسات والكهرباء والتأريض والتبريد والغازات والهواء المضغوط والشفط والتهوية واحتياطات الحريق والحواجز واتصال البرامج وأجهزة الفحص وتدريب المشغل.

يحتاج نطاق التوريد والتشغيل والتدريب والصيانة الوقائية والعناية بالبصريات والمستهلكات وقطع الغيار والضمان والتزامات الخدمة إلى تأكيد داخل العرض الفني والتجاري المعتمد.

القيود والعمليات البديلة

لا يناسب القطع بالليزر بخمسة محاور تلقائيا كل قطاع أو خامة أو سماكة أو وصلة أو سماحية أو حالة سطح أو حجم إنتاج أو متطلبات كود إنشائي.

قد يكون النشر أو التخريم أو تفريغ الكمرات أو البلازما أو الأكسجين أو القطع الروبوتي أو التشغيل أو الكبس أو نظام ليزر أبسط أنسب لبعض المكونات. يجب أن يعتمد القرار على مسار الإنتاج الكامل ونتائج العينات المعتمدة.
