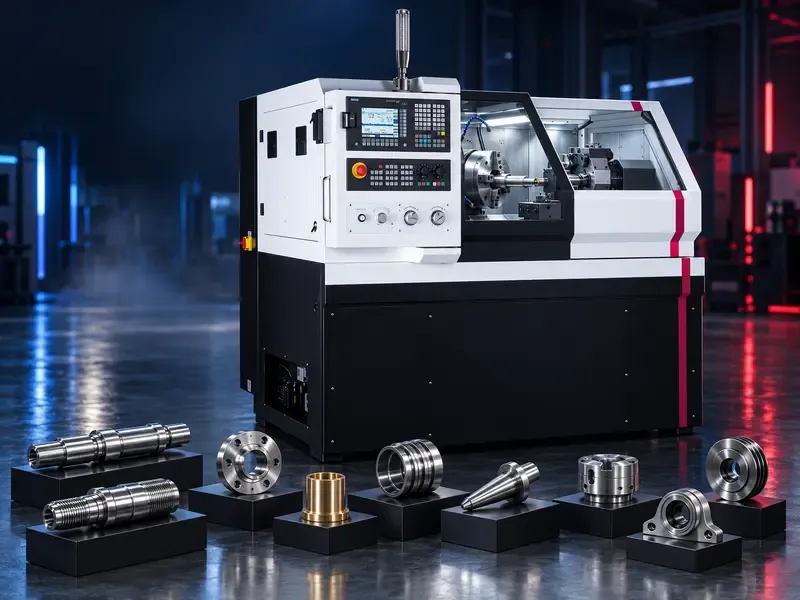

مخرطة CNC للتدريب والتعليم الفني

مصممة للتعليم والتدريب العملي على CNC

•  تعليم أساسيات الخراطة CNC وتدريب المشغلين
• المدارس الفنية ومراكز التعليم والتدريب المهني
•  الجامعات وكليات الهندسة والمعامل التدريبية
•  تدريبات تجهيز الماكينة والـReferencing وأنظمة الإحداثيات
•  التدريب على الخراطة وقطع القلاوظ
• تشغيل النماذج والقطع المعدنية الصغيرة
•  ورش التدريب التي تحتاج إلى مخرطة CNC مدمجة

بناء الماكينة

• تصميم مخرطة CNC Flatbed
•  سرير ماكينة مقوى من الحديد الزهر الرمادي
•  مجاري الحركة مقساة بالحث إلى HRC 42–52
•  مجاري حركة مجلخة بدقة
•  نظام محامل Spindle مصمم للتشغيل الدقيق
•  غلاف حماية سهل الصيانة
•  فتحة وصول خلفية لأعمال الصيانة
•  باب أمامي منزلق مزود بمفتاح أمان
• زر Emergency Stop

نظام التحكم وحركة التغذية

• محركات تغذية Siemens
•  نظام تحكم SINUMERIK 808D أو SINUMERIK 808D ADVANCED
•  Ground Ball Screws لحركة المحاور
•  Reference Switch لمرجعة الماكينة
•  تمت الإشارة إلى بيئة SINUMERIK 808D على الكمبيوتر للتدريب، ويجب تأكيد نطاق التوريد الفعلي

الـSpindle وعمليات القلاوظ

• Incremental Position Encoder لتحديد موضع الـSpindle وقطع القلاوظ
•  دوران يمين ويسار للـSpindle
•  فتحة Spindle كبيرة وفق الوصف المقدم
•  تجهيز مناسب لعمليات الخراطة CNC المتحكم بها

برج العدد

•  Turret لعدد 6 أدوات
•  حامل تركيب للـTool Changer ضمن نطاق التوريد المذكور
•  يساعد التجهيز على التدريب على اختيار العدد وضبط Tool Offsets وتغيير الأدوات المبرمج

التزييت والتبريد والتعامل مع الرايش

•  Central Lubrication
•  نظام Coolant قابل للسحب
•  معدات التبريد مذكورة ضمن نطاق التوريد
•  تصميم يساعد على التعامل مع الرايش وسائل التبريد أثناء التدريب والتشغيل

الأمان والصيانة

• زر إيقاف طوارئ
•  مفتاح أمان بالباب الأمامي المنزلق
•  غلاف حماية للماكينة
•  فتحة خلفية للوصول أثناء الصيانة
•  Central Lubrication للمساعدة في أعمال العناية الدورية
•  نظام Coolant يسهل الوصول إليه للتنظيف والخدمة

برامج التدريب المقترحة

•  قواعد الأمان وتشغيل وإيقاف ماكينة CNC
•  مرجعة الماكينة وأنظمة الإحداثيات
•  تثبيت الشغلة وتجهيزها
•  تركيب العدد وضبط Tool Offsets
•  عمليات Facing والخراطة الخارجية
•  الخراطة الداخلية عند استخدام العدة والتجهيز المناسب
•  التخديد والقطع باستخدام العدد المناسبة
•  تدريب قطع القلاوظ باستخدام Spindle Position Feedback
•  إدخال البرامج وتعديلها وتنفيذ Dry Run
•  التدريب على التبريد والتزييت والصيانة الوقائية الأساسية

الجهات المناسبة للماكينة

•  المدارس الفنية والمهنية
•  مراكز التدريب الصناعي
•  الجامعات والمعامل الهندسية
•  برامج تدريب مشغلي CNC
•  أقسام التدريب داخل المصانع
•  الورش الصغيرة التي تحتاج منصة خراطة CNC مدمجة
•  بيئات النماذج الأولية والتشغيل التعليمي

نقاط الاختيار قبل الطلب

•  اختيار نظام التحكم المطلوب: SINUMERIK 808D أو 808D ADVANCED
•  قطر وطول التشغيل المطلوبان - يتم تأكيدهما حسب الموديل
•  متطلبات فتحة وسرعة الـSpindle - يتم تأكيدها
•  نوع ومقاس الـChuck - يتم تأكيده
•  تجهيز برج العدد المطلوب
•  متطلبات الـTailstock - يتم تأكيدها
•  مصدر الكهرباء ومتطلبات التركيب
•  نطاق برنامج ومحطة الكمبيوتر الخاصة بالتدريب
•  العدد والحوامل وStarter Tooling المطلوبة
•  متطلبات Coolant وإدارة الرايش
•  نطاق التدريب والتركيب والتشغيل المطلوب

البيانات الفنية المؤكدة من الوصف المقدم

•  نوع الماكينة: مخرطة CNC Flatbed
• سرير الماكينة: حديد زهر رمادي مقوى
•  مجاري الحركة: مقساة بالحث HRC 42–52 ومجلخة بدقة
•  نقل حركة المحاور: Ground Ball Screws
•  تغذية راجعة للـSpindle: Incremental Position Encoder لتحديد الموضع وقطع القلاوظ
•  اتجاه دوران الـSpindle: يمين / يسار
•  برج العدد: 6 أدوات
•  محركات التغذية: Siemens
•  نظام التحكم: SINUMERIK 808D أو SINUMERIK 808D ADVANCED
•  التزييت: Central Lubrication
•  نظام التبريد: قابل للسحب
•  الأمان: Emergency Stop ومفتاح أمان للباب الأمامي

بيانات يجب تأكيدها حسب الموديل الفعلي

•  Swing over bed
•  أقصى قطر خراطة
•  أقصى طول تشغيل
•  مشوار X وZ
•  قطر فتحة الـSpindle
•  مدى سرعات الـSpindle
•  قدرة موتور الـSpindle
•  مقاس ونوع الـChuck
•  Rapid Traverse ومعدلات التغذية
•  قيم الدقة والتكرارية
•  مواصفات الـTailstock
•  أبعاد الماكينة والوزن الصافي
•  مصدر الكهرباء
•  سعة خزان الـCoolant
•  العدد القياسية والاختيارية
•  الإصدار الدقيق لنظام Siemens وحزمة البرامج

البيانات المطلوبة لإعداد عرض سعر

•  اسم الجهة أو الشركة وطبيعة الاستخدام
•  هل الاستخدام تعليمي أم تدريبي أم إنتاجي
•  خامة الشغلات المعتادة
•  أقصى قطر وطول للشغلة
•  نظام التحكم المطلوب
•  تجهيز الـChuck والعدد المطلوب
•  متطلبات التدريب وعدد المتدربين
•  مكان التركيب ومصدر الكهرباء
•  الإكسسوارات وStarter Tooling المطلوبة

•  الكمية المطلوبة
