خراطة CNC للأجزاء الطويلة والكبيرة
مخارط CNC فرش عدل
حلول خراطة CNC للأعمدة والرولات والفلانشات والأجزاء الأسطوانية، مع اختيار حجم وتكوين الماكينة وفق قطعة التشغيل ومتطلبات الإنتاج.
تقوم مخرطة CNC الفرش العدل بتدوير قطعة التشغيل، بينما تنفذ أدوات القطع المتحكم فيها بنظام CNC عمليات الخراطة، وتسوية الوجه، والتجويف، والثقب، وعمل المجاري والقلاووظ. يتوفر هذا التصميم بأحجام مختلفة لأعمال الخراطة العامة والدقيقة والثقيلة.
يتطلب اختيار الماكينة المناسبة الرسم الهندسي، والخامة، والقطر، والطول، والوزن، وفتحة عمود الدوران، والتفاوتات، وحجم الإنتاج. استكشف المزيد من حلول ماكينات CNC أو أرسل بيانات قطعة التشغيل للمراجعة الفنية.

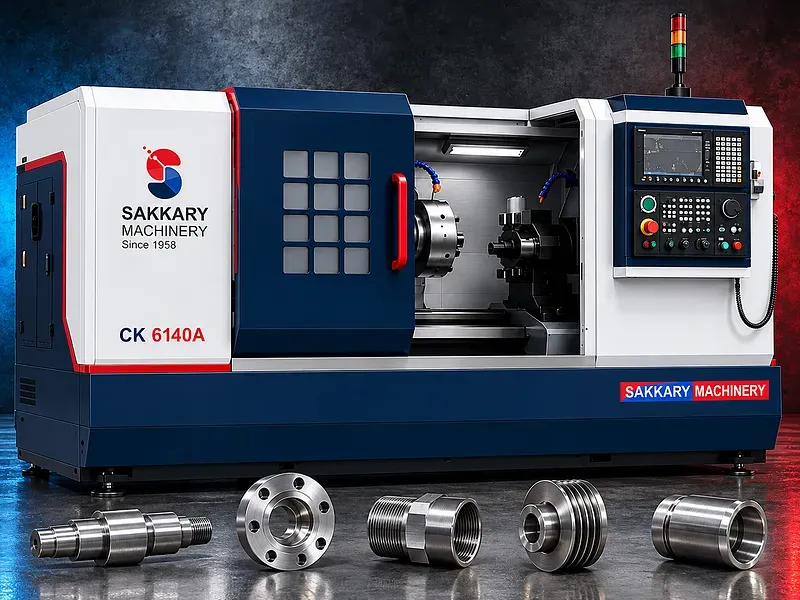

ما هي مخرطة CNC الفرش العدل؟
هي مخرطة يتم التحكم فيها بالكمبيوتر ومصممة بسرير أفقي. تُثبت قطعة التشغيل في الظرف أو بين النقطتين وتدور، بينما تتحرك أداة القطع وفق البرنامج المحدد.
التطبيقات المناسبة
- الأعمدة والأجزاء الأسطوانية الطويلة
- الرولات والجلب والبطانات
- الفلانشات والأقراص والأجزاء المدرجة
- الخراطة الداخلية والخارجية
- تسوية الوجه والتجويف والثقب وعمل المجاري
- تنفيذ القلاووظ الداخلي والخارجي
- قطع غيار الهندسة العامة والصيانة
- القطع الكبيرة أو الثقيلة عندما يدعمها الموديل
الفوائد التشغيلية
- - التحكم الرقمي في عمليات الخراطة
- - مرونة إنتاج قطاعات مختلفة
- - دعم القطع الطويلة باستخدام الغراب المتحرك أو المسند المناسب
- - توفر اختيارات مختلفة لفتحة عمود الدوران والمسافة بين النقطتين
- - تكوينات مختلفة لحامل العِدد أو البرج وفق الموديل
- - ملاءمة النماذج الأولية أو الدفعات الصغيرة أو الإنتاج وفق التكوين
- كيف تختار الماكينة المناسبة؟
- - حدد أقصى قطر وطول ووزن لقطعة التشغيل
- - راجع قطر الدوران فوق الفرش وفوق العربة
- - حدد المسافة المطلوبة بين النقطتين
- - حدد قطر فتحة عمود الدوران المطلوب
- - راجع سرعة وقدرة وعزم الإسبندل وفق الخامة
- - اختر مقاس الظرف وطريقة تثبيت الشغلة
- - حدد تكوين البرج أو حامل العِدد
- - راجع الحاجة إلى الغراب المتحرك والمسند الثابت أو المتحرك
- - حدد التفاوتات وتشطيب السطح المطلوبين
- - حدد متطلبات القلاووظ والثقب والتجويف
- - تحقق من توافق وحدة التحكم والبرمجة وأدوات القطع
- - حدد متطلبات التبريد والتخلص من الرايش والحماية

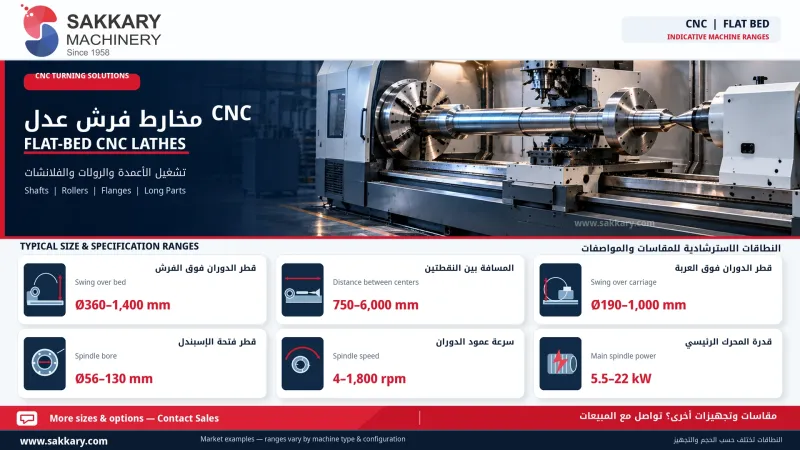

- البيانات الفنية المطلوب التحقق منها
- - قطر الدوران فوق الفرش وفوق العربة
- - المسافة بين النقطتين
- - أقصى طول ووزن لقطعة التشغيل
- - فتحة ومقدمة ومدى سرعة الإسبندل
- - مقاس الظرف
- - قدرة وعزم محرك الإسبندل
- - مشوار المحورين X وZ
- - سرعات الحركة والتغذية
- - سعة البرج أو حامل العِدد
- - مواصفات الغراب المتحرك والمساند
- - دقة التموضع والتكرارية
- - أبعاد ووزن الماكينة ومتطلبات التشغيل
متطلبات التركيب ودورة حياة الماكينة
يجب التحقق من الأساسات، والكهرباء، والتسوية، وأدوات القطع، ووسائل التثبيت، وسائل التبريد، والتخلص من الرايش، والتدريب، والصيانة، وقطع الغيار من المستندات الرسمية للموديل المختار.
أرسل الرسم الهندسي، والخامة، وأقصى قطر وطول ووزن، والتفاوتات، وكمية الإنتاج إلى SAKKARY MACHINERY للمراجعة الفنية واختيار الماكينة.
أسئلة تُطرح علينا
ما الأجزاء التي يمكن تشغيلها على مخرطة CNC فرش عدل؟
يمكن استخدامها لخراطة الأعمدة والرولات والجلب والفلانشات والأجزاء الأسطوانية في حدود السعة الموثقة للموديل.
ما المعلومات المطلوبة لاختيار الماكينة؟
أرسل الرسم، والخامة، وأقصى قطر وطول ووزن، وفتحة عمود الدوران المطلوبة، والتفاوتات، وكمية الإنتاج.
هل تناسب المخرطة قطع التشغيل الطويلة؟
تدعم بعض الموديلات القطع الطويلة باستخدام الغراب المتحرك والمساند المناسبة. يجب مراجعة طول ووزن القطعة وطريقة دعمها.
هل يمكن تنفيذ القلاووظ والتجويف؟
قد تدعم الماكينة هذه العمليات وفق وحدة التحكم وأدوات القطع وتكوين الموديل. يجب تحديد أبعاد القلاووظ والتجويف المطلوبة.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
