حلول تشغيل CNC متعددة الأوجه
مراكز تشغيل CNC أفقية
مراكز تشغيل CNC أفقية لتفريز وثقب وتجويف الأجزاء متعددة الأوجه، مع اختيار التكوين وفق قطعة التشغيل ومتطلبات الإنتاج.
يتميز مركز التشغيل CNC الأفقي بإسبندل أفقي يصل إلى قطعة التشغيل من الجانب. تستخدم تكوينات عديدة ترابيزة مقسمة أو دورانية لإتاحة الوصول إلى عدة أوجه من القطعة.
يعتمد اختيار الماكينة على خامة وأبعاد ووزن الشغلة، وعمليات التشغيل، والتفاوتات، وحجم الإنتاج. استكشف المزيد من حلول ماكينات CNC أو أرسل الرسم الهندسي للمراجعة الفنية.
ما هو مركز التشغيل CNC الأفقي؟
هو فريزة CNC يكون فيها اتجاه الإسبندل أفقيًا. وقد تُثبت قطعة التشغيل على ترابيزة ثابتة أو مقسمة أو دورانية يتم التحكم فيها باستمرار وفق تكوين الموديل.
التطبيقات المناسبة
- الأجزاء المنشورية متعددة الأوجه
- علب التروس ونواقل الحركة
- مكونات الصمامات والطلمبات والأنظمة الهيدروليكية
- مكونات المحركات والسيارات
- المسبوكات وهياكل الماكينات
- القطع التي تتطلب التفريز أو الثقب أو التجويف أو القلاووظ
- الإنتاج المتكرر باستخدام أنظمة البالتات عند توفرها
- الأجزاء المعقدة ضمن حيز التشغيل الموثق
الفوائد التشغيلية
- الوصول إلى عدة أوجه من قطعة التشغيل
- تقليل مرات إعادة التثبيت في التطبيقات المناسبة
- المساعدة في خروج الرايش بفضل اتجاه الإسبندل الأفقي
- توفر تكوينات بمحور تقسيم أو محور دوراني
- إمكانية التكامل مع مغير بالتات آلي
- إمكانية الربط بمخزن بالتات أو روبوت أو نظام تصنيع مرن
- توفر اختيارات مختلفة للإسبندل ومخزن العدد وفق التطبيق
كيف تختار الماكينة المناسبة؟
- - حدد خامة وأبعاد ووزن قطعة التشغيل
- - راجع أقصى قطر وارتفاع مسموح بهما للشغلة
- - تحقق من أبعاد البالتة أو الترابيزة وأقصى حمولة
- - حدد مشاوير المحاور X وY وZ المطلوبة
- - حدد دقة التقسيم أو حركة المحور الدوراني المطلوبة
- - اختر سرعة وقدرة وعزم ومخروط الإسبندل وفق الخامة
- - حدد عمليات التفريز والثقب والتجويف والقلاووظ
- - راجع سعة مخزن العدد وأقصى أبعاد ووزن للأداة
- - حدد الحاجة إلى مغير بالتات آلي
- - راجع القياس والتبريد وإدارة الرايش
- - حدد متطلبات الأتمتة ومتابعة الإنتاج
- - حدد التفاوتات وتشطيب السطح المطلوبين

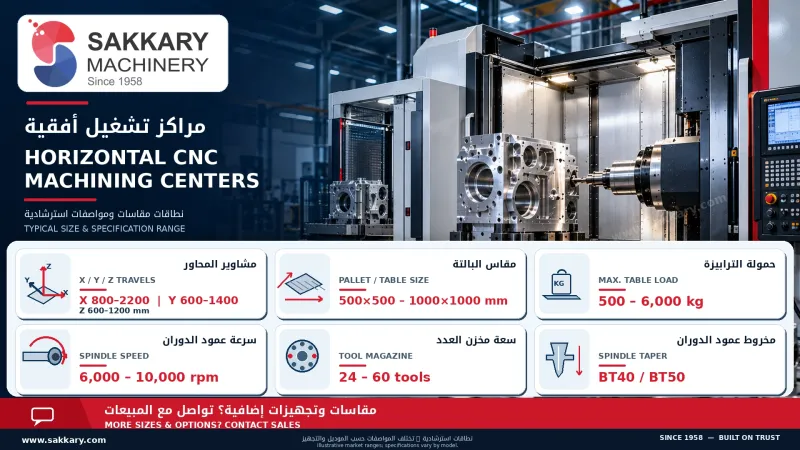

البيانات الفنية المطلوب التحقق منها
- مشاوير المحاور X وY وZ
- أبعاد البالتة أو الترابيزة
- أقصى حمولة للبالتة
- أقصى حيز لقطعة التشغيل
- تكوين المحور الدوراني
- سرعة وقدرة وعزم ومخروط الإسبندل
- سرعات التغذية والحركة
- سعة مخزن العدد
- أقصى حجم ووزن للأداة
- تكوين مغير البالتات
- دقة التموضع والتكرارية
- أبعاد ووزن الماكينة ومتطلبات التشغيل
متطلبات التركيب ودورة حياة الماكينة
يجب التحقق من الأساسات، والكهرباء، والهواء المضغوط، والتبريد، وإدارة الرايش، وأدوات القطع، ووسائل التثبيت، وتحميل البالتات، ومعدات الرفع، والتدريب، والصيانة، وقطع الغيار من المستندات الرسمية للموديل.
أرسل الرسم الهندسي، والخامة، والأبعاد، والوزن، وعمليات التشغيل، والتفاوتات، وكمية الإنتاج إلى SAKKARY MACHINERY للاختيار الفني.
أسئلة تُطرح علينا
ما الفرق بين مركز التشغيل الأفقي والرأسي؟
الفرق الأساسي هو اتجاه الإسبندل. يصل الإسبندل الأفقي إلى الشغلة من الجانب، وقد تستخدم الماكينة ترابيزة دورانية للوصول إلى عدة أوجه.
ما الأجزاء المناسبة للتشغيل الأفقي؟
تشمل التطبيقات الشائعة العلب والمسبوكات والأجزاء متعددة الأوجه التي تتطلب التفريز أو الثقب أو التجويف أو القلاووظ ضمن سعة الماكينة.
هل تحتوي كل ماكينة أفقية على مغير بالتات؟
لا. يعتمد عدد البالتات ونظام تغييرها على الموديل والتكوين المختار.
هل تدعم الماكينة الحركة الدورانية المستمرة؟
توفر بعض الموديلات تقسيمًا للزوايا فقط، بينما قد تدعم موديلات أخرى حركة دورانية مستمرة. يجب التحقق من الخاصية المطلوبة للموديل.
أخبرنا بالقطعة التي تريد إنتاجها
يقرأ كل طلب مهندس. عادة في يوم العمل نفسه.
